PROGRAMME DE FABRICATION > Version 8.7 CONTROLE > Série HN

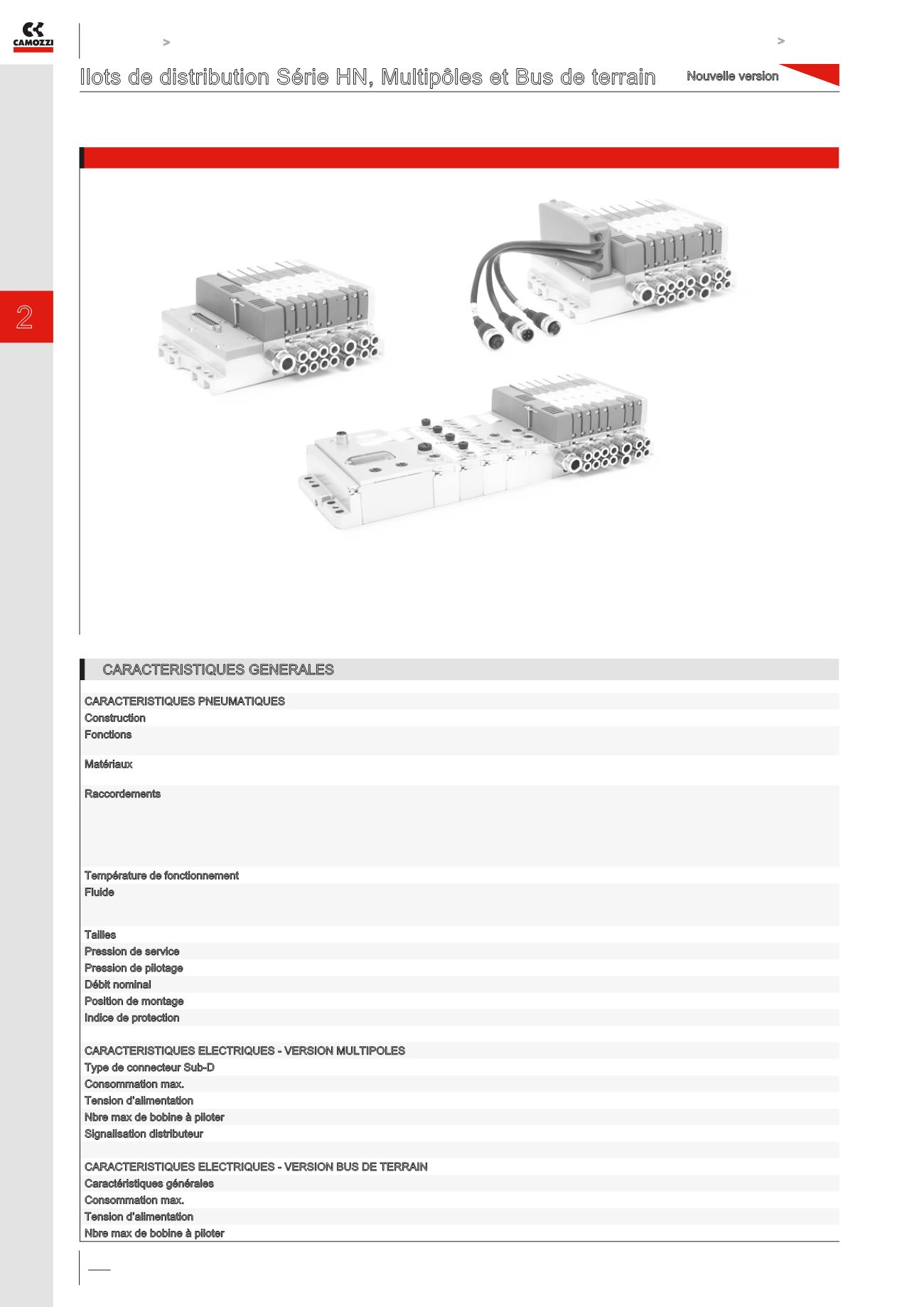

Ilots de distribution Série HN, Multipôles et Bus de terrain
Connexion multipôles avec 25 ou 37 broches
Connexion série avec la plupart des protocoles de communication
Fonctions distributeurs: 2x2/2, 2x3/2, 5/2 et 5/3 CO
Grâce à la large gamme d’options possibles, les îlots de distributions
Série HN représente une excellente solution pour différentes
applications dont, les systèmes en automation.
Dimensions réduites, débit élevé, modularité pneumatique et électrique,
connexions électrique sur la cartes électronique, possibilité d’association
avec le bus de terrain multi-série Série CX, optimisation des la répartition
Nouvelle version
CARACTERISTIQUES GENERALES
CARACTERISTIQUES PNEUMATIQUES
Construction tiroir avec joints
Fonctions 5/2 monostables et bistables - 5/3 CF - 2 x 2/2 NO - 2 x 2/2 NF - 1 x 2/2 NF+ 1 x NO - 2 x 3/2 NF - 2 x 3/2 NO
1 x 3/2 NF+ 1 x 3/2 NO
Matériaux tiroir aluminium, joints de tiroir HNBR, autres joints NBR, cartouches laiton,
corps et couvercles technopolymère, embase aluminium
Raccordements Sorties 2 et 4, taille 10,5mm: M7 ou tube Ø 4 ou 6
Sorties 2 et 4, taille 21: G1/8 ou tube Ø 6 ou 8
Alimentation 1: G 1/4, tube Ø 8 ou Ø 10
Pilotage extérieur 12/14 : M7
Echappement 3/5: G1/4 ou silencieux intégré
Echappement 82/84: M7
Température de fonctionnement 0 ÷ 50°C
Fluide Air comprimé filtré et non lubrifié de classe 6.4.4 selon ISO 8573.1:2010
En cas d’utilisation avec air lubrifié, il est conseillé d’utiliser exclusivement de l’huile avec viscosité max. de 32 Cst et,
version avec pilotage extérieur. La qualité de l’air du pilotage doit être de classe 6.4.4 selon ISO 8573.1:2010 (non lubrifié)
Tailles 10.5 mm (2 distributeurs par embase) - 21mm (1 distributeur par embase)
Pression de service - 0,9 ÷ 10 bar
Pression de pilotage 3 ÷ 7 bar - 4.5 ÷ 7 bar (avec pression de service excédant 6 bars pour les versions 2x2/2 et 2x3/2)
Débit nominal 400 Nl/min (10.5 mm) - 700 Nl/min (21 mm)
Position de montage au choix
Indice de protection IP 65
CARACTERISTIQUES ELECTRIQUES - VERSION MULTIPOLES
Type de connecteur Sub-D 25 ou 37 broches
Consommation max. 0.8 A (avec connecteur Sud-D 25 broches) - 1 A (avec connecteur Sud-D 37 broches)
Tension d’alimentation 24 V DC +/- 10%
Nbre max de bobine à piloter 24 sur 20 distributeurs (avec connecteur Sub-D 25 broches) - 32 sur 28 distributeurs (avec connecteur Sub-D 37 broches)
Signalisation distributeur LED jaune
CARACTERISTIQUES ELECTRIQUES - VERSION BUS DE TERRAIN
Caractéristiques générales Voir section CX à la page 106
Consommation max. sorties digitales/entrées et sorties analogiques 3A - entrées digitales/analogiques 3A
Tension d’alimentation alimentation logique 24 V DC +/- 10% - alimentation puissance 24 V DC +/- 10%
Nbre max de bobine à piloter 32 sur 28 postes
des signaux grâce aux embases pour distributeurs mono ou bistables
sont quelles caractéristiques qui font de cette série un produit
particulièrement innovant.
Les manuels, les fiches d’instruction et les fichiers de configuration
sont disponibles sur le site ou
au moyen du QR code situé sur l’étiquette du produit.
