CONTROLE
PROGRAMME DE FABRICATION > Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
CONTROLE > Série F
CARACTERISTIQUES PNEUMATIQUES
Construction tiroir
Fonctions 5/2 monostables et bistables - 5/3 CF - 2x2/2 NO - 2x2/2 NF - 1x2/2 NF + 1x2/2 NO - 2x3/2 NO -
2x3/2 NF - 1x3/2 NF + 1x3/2 NO
Matériaux tiroir aluminium - joints HNBR - autres joint NBR - cartouches laiton - corps et couvercles technopolymère
Raccordements Sorties 2 et 4, taille 1 (12 mm) = tube ø 4 ou 6
Sorties 2 et 4, taille 2 (14 mm) = tube ø 4, 6 ou 8
Alimentation 1, tailles 1 et 2 = tube ø 8 ou 10
Pilotages extérieurs 12 et 14 , tailles 1 et 2 = tube ø 6
Echappement 3/5, tailles 1 et 2 = tube ø 8 ou 10
Echappement 82/84, tailles 1 et 2 = tube ø 6
Température de fonctionnement 0 ÷ 50°C
Fluide Air comprimé filtré et non lubrifié de classe 6.4.4 selon ISO 8573.1:2010. En cas d’utilisation avec air lubrifié,
il est conseillé d’utiliser exclusivement de l’huile avec viscosité max. de 32 Cst et, une version avec pilotage
extérieur. La qualité de l’air du pilotage doit être de classe 6.4.4 selon ISO 8573.1:2010
Tailles 12 mm - 14 mm
Pression de service - 0,9 ÷ 10 bar
Pression de pilotage 3 ÷ 7 bar - 4.5 ÷ 7 bar (pour une pression d’alimentation supérieure à 6 bar pour les versions 2x2/2 et 2x3/2)
Débit nominal 250 NI/min (12 mm) - 500 NI/min (14 mm)
Position de montage au choix
Facteur de marche ED 100%
Indice de protection (Selon EN 60529) IP40 (avec connecteur monté)
CARACTERISTIQUES ELECTRIQUES - VERSION MULTIPOLE
Tension d’alimentation 24 V DC +/- 10%
Nbre max de bobines 24
Nbre max de distributeurs 24 (monostable)
Type de connexion Sub-D Sub-D 25 broches
Puissance max 0.8 A
CARACTERISTIQUES ELECTRIQUES - VERSION BUS DE TERRAIN
Caractéristiques générales Voir section concernant les modules multi-séries Séries CX à la page 106
Puissance max. Sorties digitales / entrées et sorties analogiques 3 A - entrées digitales/analogiques 3 A
Tension d’alimentation alimentation logique 24 V DC +/- 10% - alimentation puissance 24 V DC +/- 10%
Nbre max de bobines pilotables 24 sur 24 distributeurs (monostables)
CARACTERISTIQUES GENERALES
La version multipôles des îlots de distribution Série F peut facilement être
intégrée au module multi-série de la nouvelles Série CX.
Il est aussi possible de gérer un îlot standard multipôles au moyen d’un
adapateur Sub-D ou grâce à un noeud intégré dan l’îlot. La modularité
typique unique de la série F permet le pilotage jusqu’à 24 bobines réparties
sur 24 distributeurs, même en version Bus de terrain.
L’utilisation du technopolymère permet de proposer un ilot de distribution
ayant des dimensions réduites, un débit élevé et un poids limité.
Ses dimensions, sa flexibilité d’assemblage et les différents types de
distributeurs font de la Série F, un produit innovant répondant à de
nombreuses applications. Silencieux utilisables (Mod. 2939)
Les manuels d’instruction et les fichiers de configuration on disponibles
sur le site: ou grâce au QR code situé
sue l’étiquette du produit.

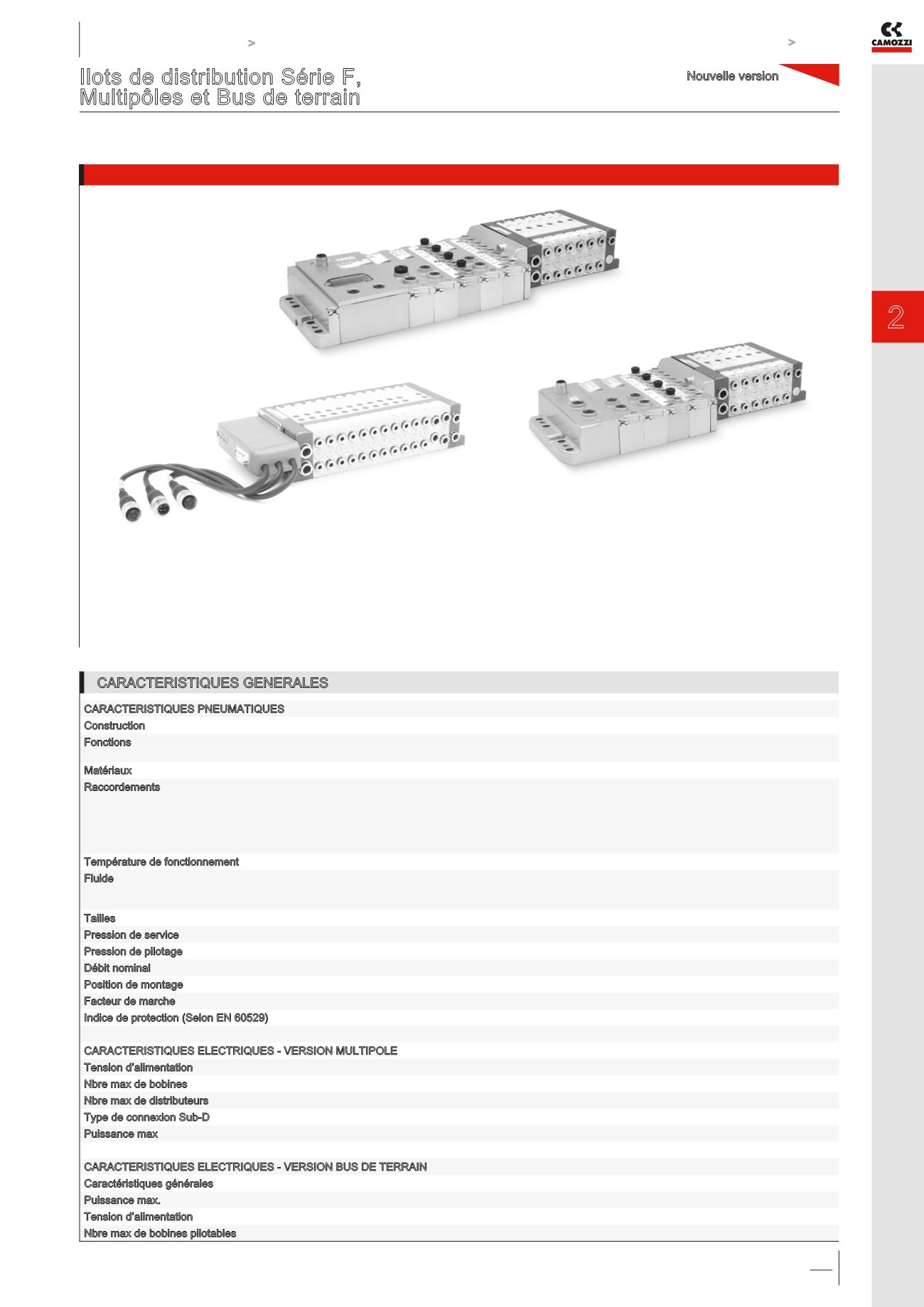

Nouvelle version Ilots de distribution Série F,
Multipôles et Bus de terrain
Connexion électrique multipôles intégrée (PNP)
Fonctions distributeurs: 2x2/2, 2x3/2, 5/2 et 5/3 CO
Peut-être interfacé avec la plupart des protocoles de communication
