PROGRAMME DE FABRICATION
>
Version 8.8
3
F.R.L.
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.138

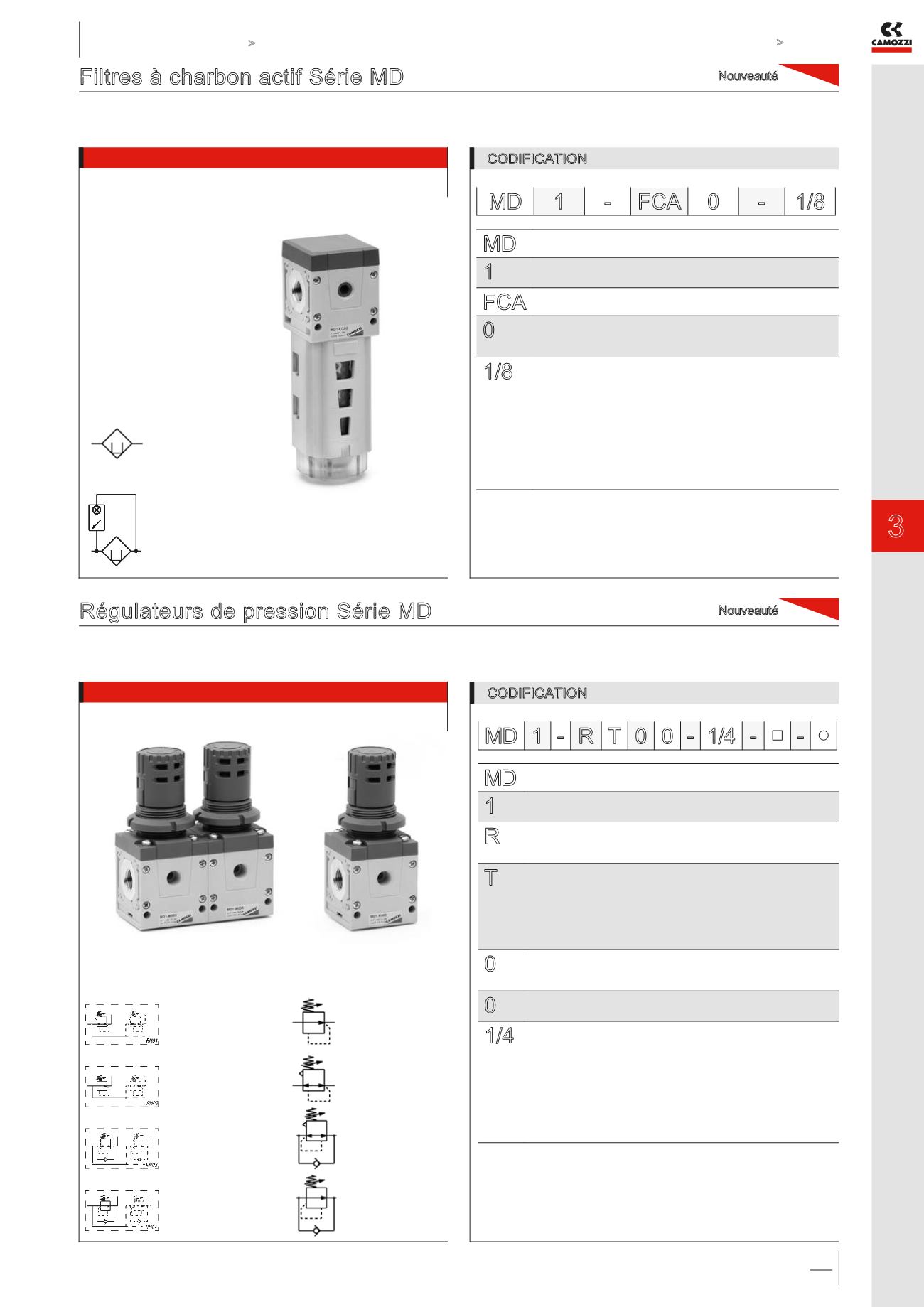

F.R.L. >
Série MD
Filtres à charbon actif Série MD
Raccordement par cartouches interchangeables taraudées 1/8, 1/4, 3/8
ou avec raccords super rapides intégrés pour tubes ø 6, 8 et 10 mm. Assemblage modulaire.
Cuve avec protection technopolymère et montage à baïonnette.
CODIFICATION
MD 1 - FCA 0 - 1/8
FC02 =
Filtre à charbon actif avec
indicateur visuel de colmatage
FC01 =
Filtre
à charbon actif
MD
SERIE
1
TAILLE:
1 = 42 mm
FCA
FILTRE A CHARBON ACTIF
0
INDICATEUR VISUEL DE COLMATAGE:
0 = sans
1 = avec
1/8
RACCORDEMENT (IN - OUT)*:
= sans cartouche
1/8 = G1/8”
1/4 = G1/4”
3/8 = G3/8”
6 = tube ø 6
8 = tube ø 8
10 = tube ø 10
* NOTE: En cas de raccordement différent entre l’entrée (IN) et la sortie (OUT),
les deux tailles doivent être indiquées.
Exemple: MD1-FCA1-1/4-10
Régulateurs de pression Série MD
Raccordement par cartouches interchangeables taraudées 1/8, 1/4, 3/8
ou avec raccords super rapides intégrés pour tubes ø 6, 8 et 10 mm.
Versions: simple, combiné avec divers fonctions, montage en batteries.
CODIFICATION
MD 1 - R T 0 0 - 1/4 - ■ - ●
MD
SERIE
1
TAILLE:
1 = 42 mm
R
TYPE DE REGULATEUR:
R = Régulateur de pression
M = Régulateur de pression pour montage en batterie
T
PRESSION DE SERVICE (1 bar = 14,5 psi):
0 = 0.5 ÷ 10 bars
2 = 0 ÷ 2 bars
4 = 0 ÷ 4 bars
7 = 0.5 ÷ 7 bars
T = calibré **
B = bloqué **
0
DECOMPRESSION:
0 = avec relieving - 1 = sans relieving
2 = avec relieving et vanne by-pass - 3 = sans relieving et vanne by-pass
0
MANOMETRE:
0 = sans manomètre (taraudage 1/8”)
1/4
RACCORDEMENT (IN - OUT)*:
= sans cartouche
1/8 = G1/8”
1/4 = G1/4”
3/8 = G3/8”
6 = tube ø 6
8 = tube ø 8
10 = tube ø 10
* NOTE: En cas de raccordements différents entre l’entrée ( IN ) et la sortie ( OUT ),
les deux tailles doivent être indiquées. Exemple: MD1-R020-1/4-10
PR01 =
Régulateur sans
relieving
PR02 =
Régulateur avec
relieving
PR03 =
Régulateur
avec relieving
et vanne by-pass
PR04 =
Régulateur
sans relieving
et vanne by-pass
RM01 =
Régulateur Batterie
avec relieving
RM02 =
Régulateur Batterie
sans relieving
RM03 =
Régulateur Batterie
avec relieving
et vanne by-pass
RM04 =
Régulateur Batterie
sans relieving,
avec vanne by-pass
** NOTE: SI LE REGULATEUR EST CALIBRE OU BLOQUE, APRES LE RACCORDEMENT
AJOUTER LA PRESSION D’ENTREE “■” ET LA PRESSION DE SORTIE “●”
PRESSION D’ENTREE: ■ = entrer la valeur de la pression d’ALIMENTATION
PRESSION DE SORTIE: ● = entrer la valeur de la pression de SORTIE pour un régulateur
BLOQUE ou la valeur maximale de la pression AJUSTABLE pour un régulateur CALIBRE
Exemple d’un régulateur calibré avec une pression d’entrée = 6.3 bars et une pression
de sortie = 4.5 bars. Référence: MD1-RT00-1/4-6.3-4.5
Nouveauté
Nouveauté
