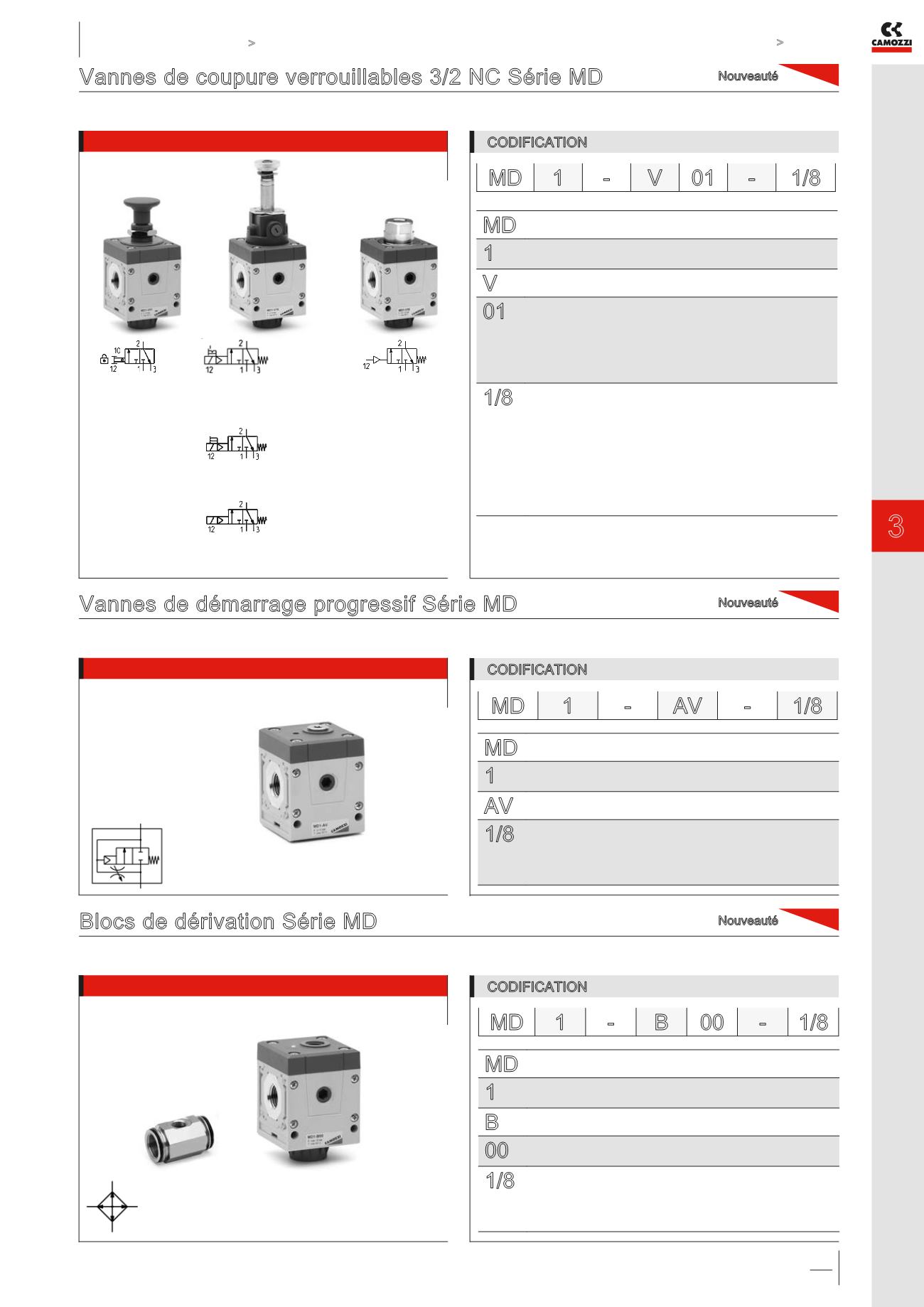

F.R.L. >
Série MD
Vannes de coupure verrouillables 3/2 NC Série MD
Raccordement par cartouches interchangeables taraudées 1/8, 1/4, 3/8 ou avec raccords super rapides intégrés
pour tubes ø 6, 8 et 10 mm. Assemblage modulaire. Cde manuelle, électro-pneumatique et pneumatique.
Vannes de démarrage progressif Série MD
Raccordement par cartouches interchangeables taraudées 1/8, 1/4, 3/8 ou avec raccords super rapides intégrés
pour tubes ø 6, 8 et 10 mm. Assemblage modulaire.
Blocs de dérivation Série MD
Bloc avec cartouches interchangeables: rapides intégrés pour tubes ø 6, 8 et 10 mm (version 5 sorties).
Cartouches intermédiaire de jonction (version 3 sorties).
CODIFICATION
MD 1 -
B 00 - 1/8
CODIFICATION
MD 1 -
V 01 - 1/8
MD
SERIE
1
TAILLE:
1 = 42 mm
V
VANNE 3/2
01
COMMANDE:
01 = commande manuelle (verrouillable par cadenas)
16 = commande électro-pneumatique, cde maunelle Push & Turn
16IL = commande électro-pneumatique, cde manuelle bistable à levier
16IM = commande électro-pneumatique, cde manuelle monostable
16IT = commande électro-pneumatique, sans cde manuelle
36 = commande pneumatique
1/8
RACCORDEMENT (IN - OUT) *:
= sans cartouche
1/8 = G1/8”
1/4 = G1/4”
3/8 = G3/8”
6 = tube ø 6
8 = tube ø 8
10 = tube ø 10
* NOTE: En cas de raccordement différent entre l’entrée (IN) et la sortie (OUT),
les deux tailles doivent être indiquées.
Exemple: MD1-V01-1/4-1/8
CODIFICATION
MD 1 -
AV -
1/8
MD
SERIE
1
TAILLE:
1 = 42 mm
AV
VANNE DE DEMARRAGE PROGRESSIF
1/8
RACCORDEMENT (IN - OUT) *:
= sans cartouche - 1/8 = G1/8” - 1/4 = G1/4” - 3/8 = G3/8”
6 = tube ø 6 - 8 = tube ø 8 - 10 = tube ø 10
* NOTE: En cas de raccordements différent entre l’entrée (IN) et la sortie (OUT),
les deux tailles doivent être indiquées. Exemple: MD1-AV-1/4-1/8
AVP1 =
Vanne de démarrage progressif
MD
SERIE
1
TAILLE:
1 = 42 mm
B
BLOC DE DERIVATION
00
VERSION :
00 = dérivation standard
1/8
RACCORDEMENT (IN - OUT) *:
= sans cartouche - 1/8 = G1/8” - 1/4 = G1/4” - 3/8 = G3/8”
6 = tube ø 6 - 8 = tube ø 8 - 10 = tube ø 10
* NOTE: En cas de raccordements différents entre l’entrée (IN) et la sortie (OUT),
les deux tailles doivent être indiquées. Exemple: MD1-B00-3/8-10
BL01 =
Bloc de dérivation
Nouveauté
Nouveauté
Nouveauté
EV10 =
Vanne à cde électro-pneumatique
avec cde auxiliaire bistable
EV54 =
Vanne à cde électro-pneumatique
avec cde auxiliaire monostable
EV55 =
Vanne à cde électro-pneumatique
sans cde auxiliaire
YES1 =
Vanne à cde
pneumatique
VN27 =
Vanne à cde
manuelle
