F.R.L.
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
142
F.R.L. > Série MD
MD SERIE
1 ( 1 ) TAILLE:
1 = 42 mm
-
V01 ( 2 )
[ * ]
MODULE + [ * ] (pour la configuration, voir pages du composants seul):
F... = Filtre
FC... = Filtre coalescent
FCA... = Filtre à charbon actif
R... = Régulateur de pression
L... = Lubrificateur
FR... = Filtre-régulateur
V... = Vanne de coupure
AV... = Vanne de démarrage progresif
B... = Bloc de dérivation
Les accessoires suivants peuvent être ajoutés après chaque module unique:
REGULATEURS, FILTRES-REGULATEURS ET REGULATEURS EN BATTERIE
+A01 = M043-P04 (Manomètre)
+A02 = M043-P06 (Manomètre)
+A03 = M043-P10 (Manomètre)
+A04 = M043-P12 (Manomètre)
+A05 = SWCN-P10-P3-2 (Pressostat à affichage)
+A06 = SWCN-P10-P4-2 (Pressostat à affichage)
+A07 = SWCN-P10-P4-M (Pressostat à affichage)
+A08 = PG010-PB-1/8 (afficheur monté en face avant)
VANNE DE COUPURE ...V01 / V16 / V36
+A25 = 2901 1/8 (silencieux)
+A26 = 2921 1/8 (silencieux) – Modèle recommandé
+A27 = 2931 1/8 (silencieux)
+A28 = 2938 1/8 (silencieux)
+A01 = M043-P04 (manomètre)
+A02 = M043-P06 (manomètre)
+A03 = M043-P10 (manomètre)
+A04 = M043-P12 (manomètre)
+A05 = SWCN-P10-P3-2 (pressostat à affichage)
+A06 = SWCN-P10-P4-2 (pressostat à affichage)
+A07 = SWCN-P10-P4-M (pressostat à affichage)
+A08 = PG010-PB-1/8 (manomètre)
VANNE DE DEMARRAGE PROGRESSIF ET BLOC DE DERIVATION 5 SORTIES
+A15 = PM11-NC (pressostat monté sur le dessus)
+A16 = PM11-NA (pressostat monté sur le dessus)
+A17 = PM681-1 (pressostat monté sur le dessus)
+A18 = PM681-3 (pressostat monté sur le dessus)
+A19 = PM11-SC + S2520 1/8-1/4 (pressostat + raccord montés sur le dessus)
+A05 = SWCN-P10-P3-2 (pressostat à affichage monté en face avant)
+A06 = SWCN-P10-P4-2 (pressostat à affichage monté en face avant)
+A07 = SWCN-P10-P4-M (pressostat à affichage monté en face avant)
+A08 = PG010-PB-1/8 (afficheur monté en face avant)
CARTOUCHES INTERMEDIAIRES DE JONCTION AVEC DERIVATION (MD1-B)
+A17 = PM681-1 (pressostat monté sur le dessus)
+A18 = PM681-3 (pressostat monté sur le dessus)
VANNE DE COUPURE...V16
+A35 = U7H (bobines 12V DC)
+A36 = U77 (bobines 24V DC)
+A37 = U79 (bobines 48V DC)
+A38 = U7K (bobines 110V AC)
+A39 = U7J (bobines 230V AC)
+A40 = G7H (bobines 12V DC)
+A41 = G77 (bobines 24V DC)
+A42 = G79 (bobines 48V DC)
+A43 = G7K (bobines 110V AC)
+A44 = G7J (bobines 230V AC)
F000 ( 3 ) voir MODULE (2) + [ * ]
R004 ( 3 ) voir MODULE (2) + [ * ]
L00 ( 3 ) voir MODULE (2) + [ * ]
V16 ( 3 ) voir MODULE (2) + [ * ]
-
8 ( 4 ) RACCORDEMENT (IN - OUT)**:
= sans cartouche
1/8 = G1/8”
1/4 = G1/4”
3/8 = G3/8”
6 = tube ø 6
8 = tube ø 8
10 = tube ø 10
-
LH ( 5 ) SENS DU FLUX:
= de gauche à droite (standard)
LH = de droite à gauche

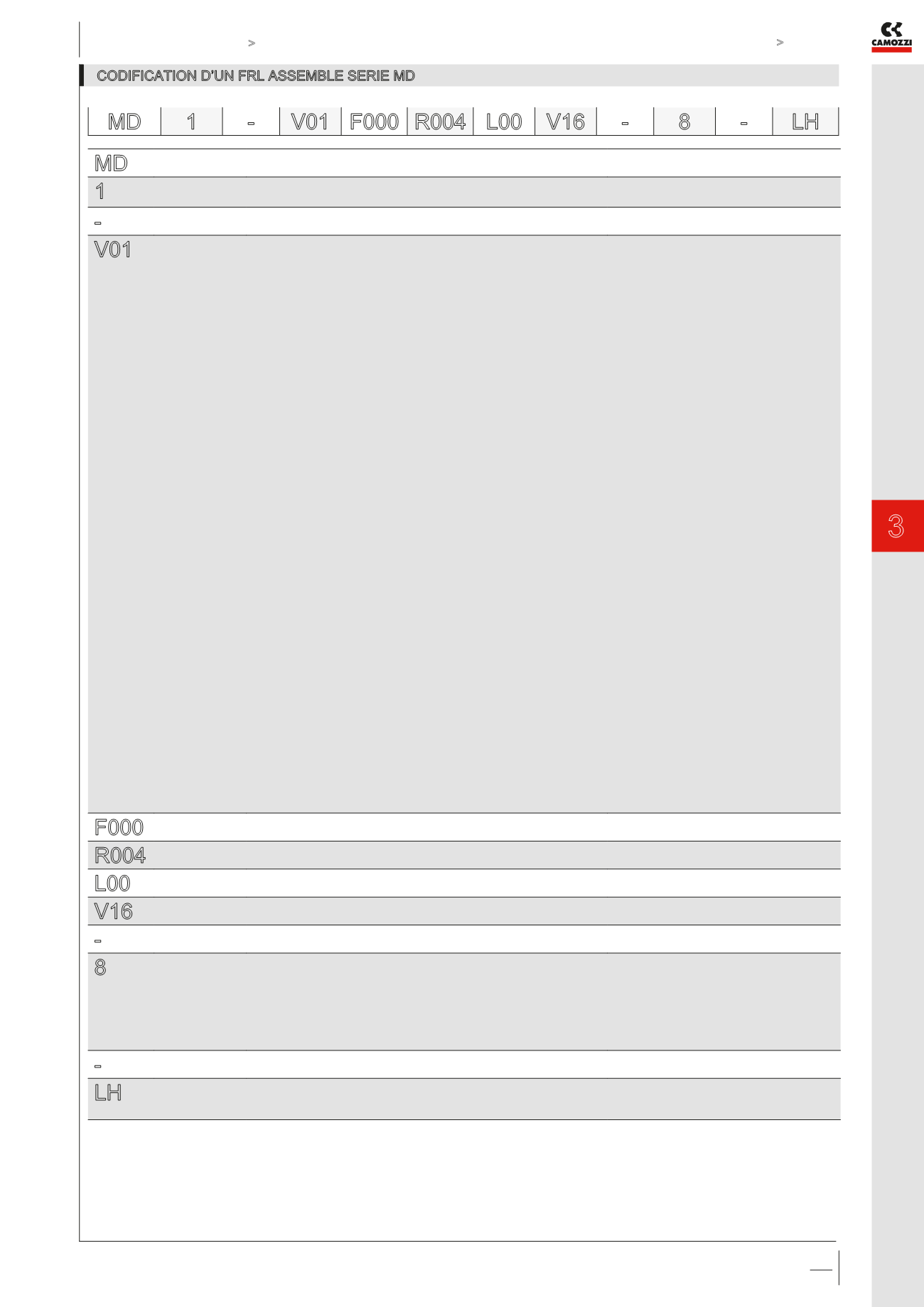

CODIFICATION D’UN FRL ASSEMBLE SERIE MD
MD 1 - V01 F000 R004 L00 V16 - 8 - LH
nx = la combinaison “(3) + (*)” peut être répétée un nombre “n” de fois
** NOTE: si la cartouche d’entrée (IN) est différente de celle en sortie (OUT), les deux tailles doivent être indiquées. Exemple : MD1-V01F000R004-3/8-8
