CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7
CONTROLE >
Série MX-PRO

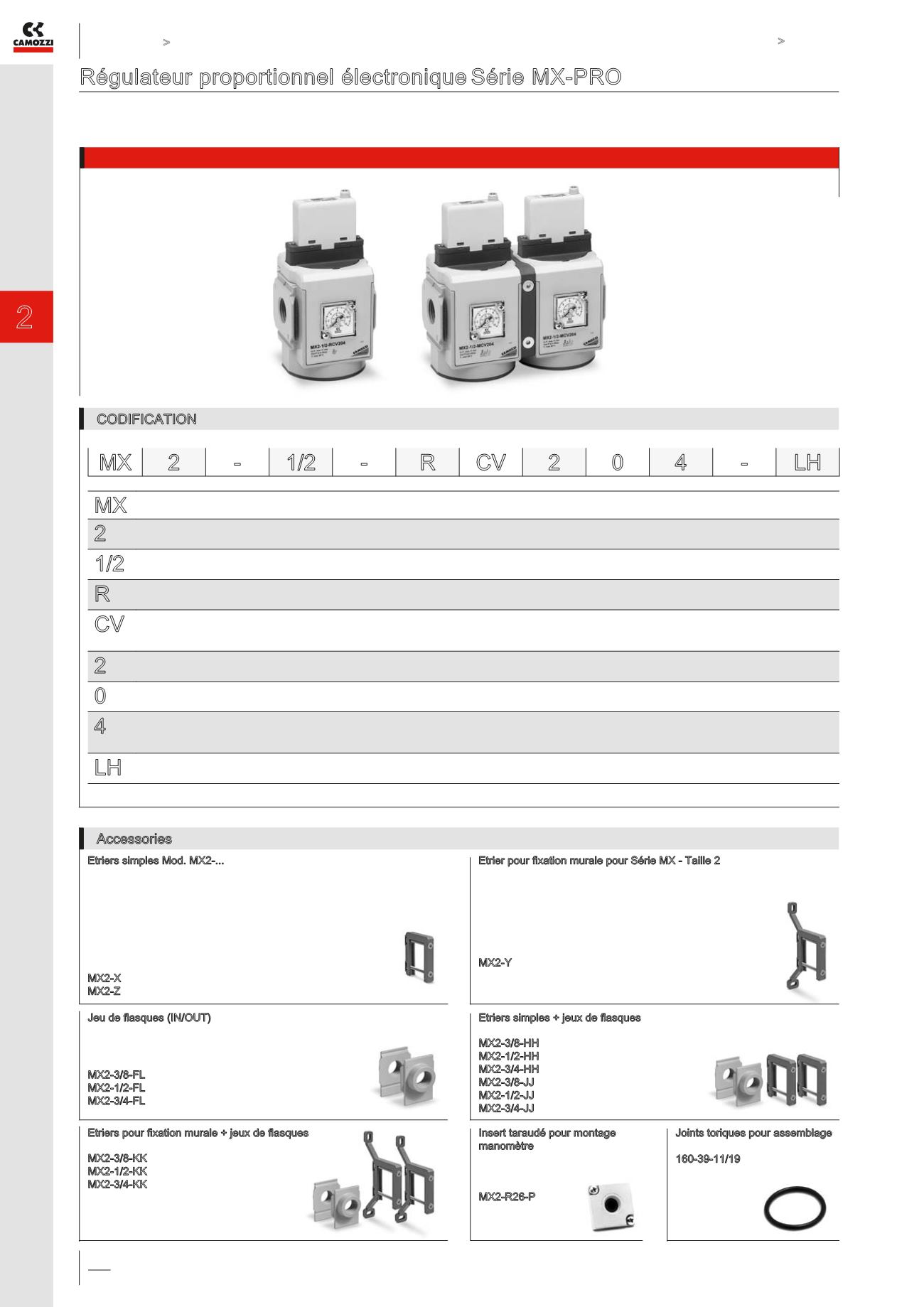

Régulateur proportionnel électronique Série MX-PRO
Raccordement: G1/2
Raccordement version montage batterie: G1/2
Modulaire. Avec manomètre intégré ou pour manomètre extérieur
CODIFICATION
MX 2 -
1/2 -
R CV 2 0 4 -
LH
MX
SERIE
2
TAILLE:
2 = G1/2
1/2
RACCORDEMENT:
1/2 = G1/2
R
TYPE DE REGULATEUR DE PRESSION:
R = régulateur standard - M = régulateur pour montage en batterie (G1/2 seulement)
CV
COMMANDE:
CV = commande électrique 0-10 V DC - CA = commande électrique 4-20 mA
EV = commande électrique 0-10V DC avec pilotage extérieur - EA = commande électrique 4-20mA avec pilotage extérieur
2
PRESSION DE SERVICE (1 bar = 14,5 psi):
1 = 0.15 ÷ 3 bar - 2 = 0.5 ÷ 10 bar (standard)
0
DECOMPRESSION:
0 = avec relieving (standard) - 1 = sans relieving
4
MANOMETRE:
0 = sans manomètre (taraudage G1/8) - 2 = avec manomètre intégré 0/6 bars et pression de service 0.15 à 3 bars
4 = avec manomètre intégré 0/12 bars et pression de service 0,5 à 10 bars (standard)
LH
SENS DU FLUX:
= de gauche à droite (standard) - LH = de droite à gauche
Pour le montage d’un élément unique avec flasques de fixation ou étrier mural, voir la section “FRL assemblés Série MX” (voir le chapitre 3)
Accessories
Etrier pour fixation murale pour Série MX - Taille 2
MX2-Y complet avec :
- 1 étrier pour fixation murale, 1 joint torique OR 3125**,
2 écrous héxagonaux M5, 2 vis M5x69
** peut être commandé séparément (mod. 160-39-11/19 )
Matériau: étriers technopolymère, Joint torique NBR,
vis et écrous acier zingué
Mod.
MX2-Y
Etriers simples Mod. MX2-...
MX2-X complet avec: 1 étrier simple, 1 joint torique OR 3125 *,
2 écrous carrés M5, 2 vis M5x69
MX2-Z complet avec: 1 étrier simple, 1 joint torique OR 3125 *,
1 écrou carré M5, 1 vis M5x69, 1 vis M5x85
* peut être commandé séparément (mod. 160-39-11/19 )
Matériau: étriers technopolymère, Joint torique NBR,
vis et écrous acier zingué
Mod.
MX2-X
MX2-Z
Jeu de flasques (IN/OUT)
Complet avec: 1 flasque IN, 1 flasque OUT
Matériau: Flasques aluminium peints
Mod.
MX2-3/8-FL
MX2-1/2-FL
MX2-3/4-FL
Etriers pour fixation murale + jeux de flasques
Kit complet avec:
MX2-3/8-KK 1x MX2-3/8-FL + 2x MX2-Y
MX2-1/2-KK 1x MX2-1/2-FL + 2x MX2-Y
MX2-3/4-KK 1x MX2-3/4-FL + 2x MX2-Y
Etriers simples + jeux de flasques
Kit complet avec:
MX2-3/8-HH 1x MX2-3/8-FL + 2x MX2-X
MX2-1/2-HH 1x MX2-1/2-FL + 2x MX2-X
MX2-3/4-HH 1x MX2-3/4-FL + 2x MX2-X
MX2-3/8-JJ 1x MX2-3/8-FL + 2x MX2-Z
MX2-1/2-JJ 1x MX2-1/2-FL + 2x MX2-Z
MX2-3/4-JJ 1x MX2-3/4-FL + 2x MX2-Z
Insert taraudé pour montage
manomètre
Le Kit est complet avec:
1 insert, 2 vis, 1 joint
Mod.
MX2-R26-P
Joints toriques pour assemblage
Mod.
160-39-11/19 (O-ring OR 3125)
