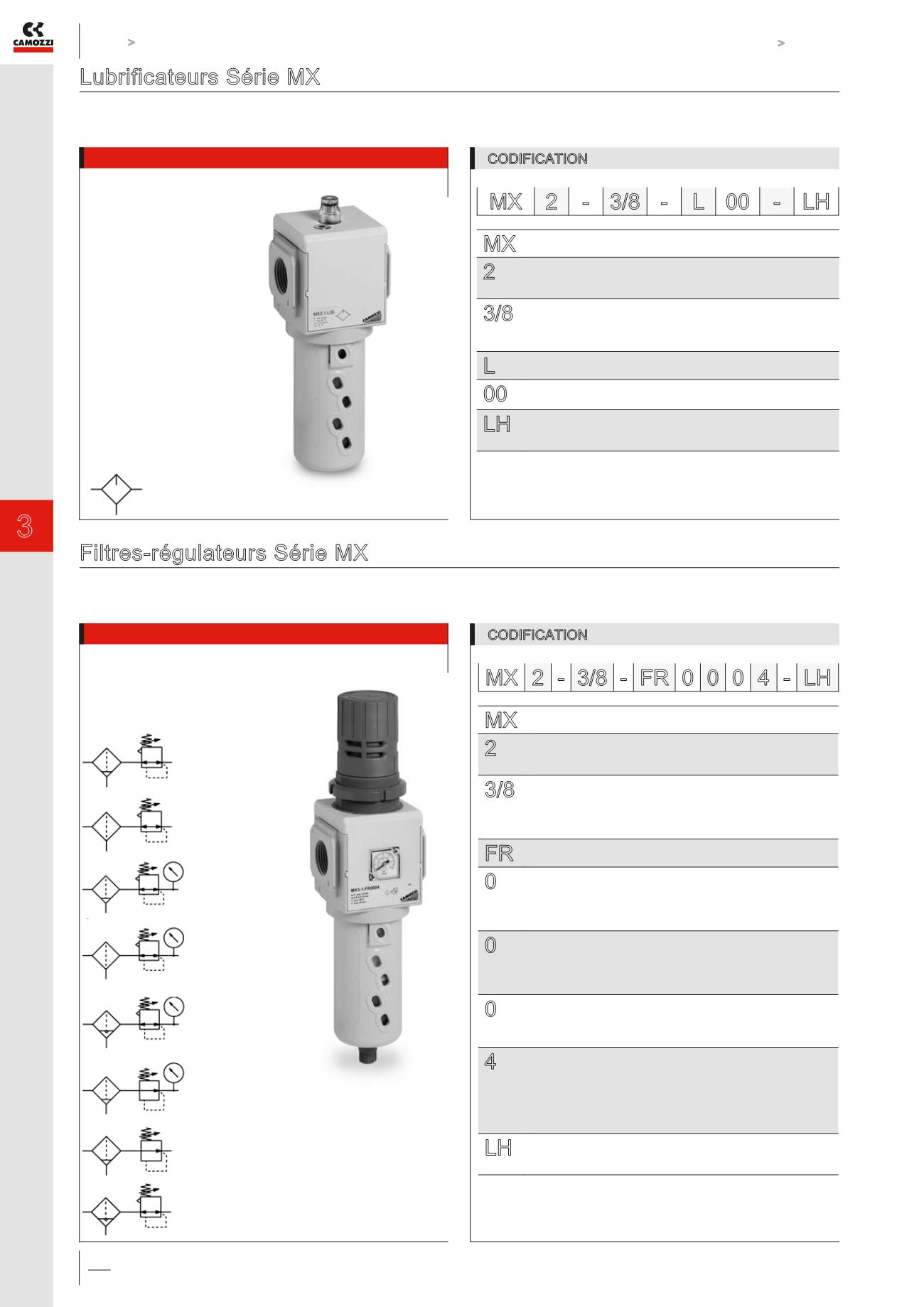

F.R.L. > Série MX
Lubrificateurs Série MX
MX2: 3/8, 1/2, 3/4 - MX3: 3/4, 1
Modulaire
Cuve avec protection technopolymère et montage à baïonnette
CODIFICATION
MX 2 - 3/8 - L 00 - LH
Filtres-régulateurs Série MX
MX2: 3/8, 1/2, 3/4 - MX3: 3/4, 1
Modulaire
Cuve avec protection technopolymère, manomètre intégré
CODIFICATION
MX 2 - 3/8 - FR 0 0 0 4 - LH
LU01 =
Lubrificateur
* = Plus d’informations sur les purges du condensat sont disponibles
à la fin de ce chapitre
MX SERIE
2 TAILLE:
2 = 3/8 - 1/2 - 3/4
3 = 3/4 - 1
3/8 RACCORDEMENT:
1/2 = G1/2
3/4 = G3/4
1 = G1
L LUBRIFICATEUR
00 TYPE:
00 = Brouillard d’huile
LH SENS DU FLUX:
= de gauche à droite (standard)
LH = de droite à gauche
MX SERIE
2 TAILLE:
2 = 3/8 - 1/2 - 3/4
3 = 3/4 - 1
3/8 RACCORDEMENT:
3/8 = G3/8
1/2 = G1/2
3/4 = G3/4
1 = G1
FR FILTRE-REGULATEUR
0 FILTRATION:
0 = 25 μm avec relieving (standard)
1 = 5 μm avec relieving
2 = 25 μm sans relieving (avec purge manuelle/semi-automatique)
3 = 5 μm sans relieving (avec purge manuelle/semi-automatique)
0 PURGE DU CONDENSAT * :
0 = manuelle / semi-auto (standard)
3 = automatique
5 = dépressurisation protégée (MX2 seulement)
8 = purge libre 1/8
0 PRESSION DE SERVICE (1 bar = 14,5 psi):
0 = 0,5 à 10 bar (standard)
4 = 0 à 4 bar
7 = 0,5 à 7 bar (MX2 seulement)
4 MANOMETRE:
0 = sans manomètre (taraudage)
2 = avec manomètre intégré 0/6 bar et pression de service 0 à 4 bar
3 = avec manomètre intégré 0/10 bar et pression de service 0 à 7 bar
(MX2 seulement)
4 = avec manomètre intégré 0/12 bar et pression de service 0,5 à 10 bar
(standard)
LH SENS DU FLUX:
= de gauche à droite (standard)
LH = de droite à gauche
FR01 =
Filtre-régulateur
avec décompression,
purge manuelle et
sans manomètre
FR02 =
Filtre-régulateur
avec décompression,
sans purge manuelle
et sans manomètre
FR03 =
Filtre-régulateur
avec décompression,
purge manuelle
et manomètre intégré
FR04 =
Filtre-régulateur
avec décompression,
sans purge manuelle
et manomètre intégré
FR05 =
Filtre-régulateur
avec décompression,
purge automatique
et manomètre intégré
FR10 =
Filtre-régulateur
sans décompression,
avec purge manuelle
et manomètre intégré
FR11 =
Filtre-régulateur
sans décompression,
avec purge manuelle
et sans manomètre
FR18 =
Filtre-régulateur
avec décompression,
avec purge automatique
et sans manomètre
