CONTROLE
PROGRAMME DE FABRICATION
>
Version 8.7
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.CONTROLE >
Série 7

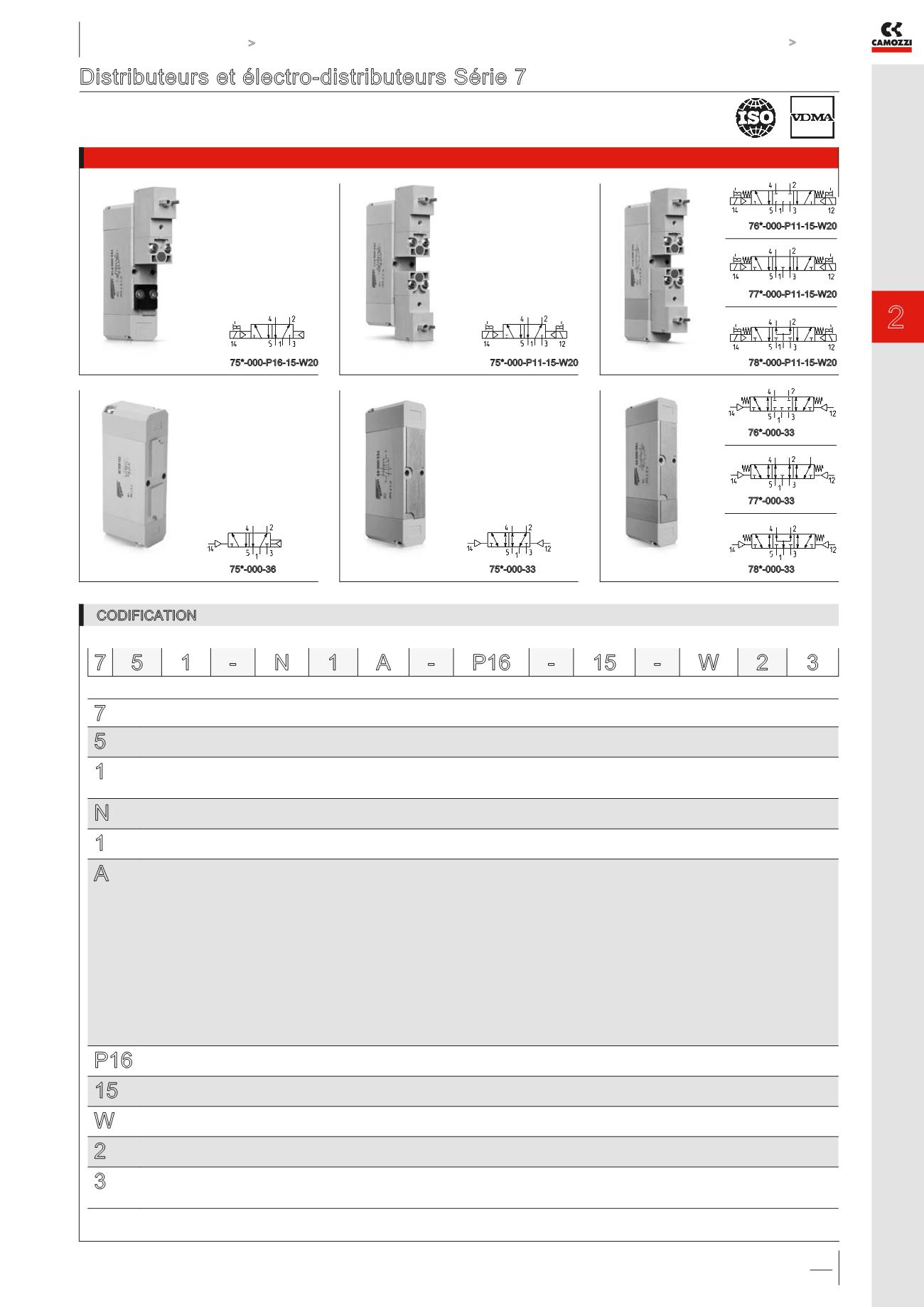

Distributeurs et électro-distributeurs Série 7
VDMA 24563 (ISO 15407-1)
5/2 et 5/3 voies CF CO PC
Mod. 75*-000-P16-15-W20
Mod. 75*-000-P11-15-W20
* = taille ISO
* = taille ISO
* = taille ISO
* = taille ISO
* = taille ISO
* = taille ISO
Mod. 76*-000-P11-15-W20
Mod. 77*-000-P11-15-W20
Mod. 78*-000-P11-15-W20
Mod. 75*-000-36
Mod. 75*-000-33
Mod. 76*-000-33
Mod. 77*-000-33
Mod. 78*-000-33
7
SERIE
5
NOMBRE D’ORIFICES/POSITIONS:
5 = 5/2 - 6 = 5/3 CF - 7 = 5/3 CO - 8 = 5/3 PC
1
TAILLE:
1 = taille 26 mm
2 = taille 18 mm
N
EMBASE:
N = embase sorties latérales
1
RACCORDEMENT:
1 = G1/4 (taille 26 mm) - 2 = G1/8 (taille 18 mm)
A
NOMBRE DE POSTES:
A = 1 *
B = 2 *
C = 3 *
D = 4 *
E = 5 *
F = 6 *
G = 7 *
H = 8 *
K = 9 *
L = 10 *
M = 11 *
N = 12 *
P = 13 *
R = 14 *
S = 15 *
P16
ACTIONNEMENT:
33 = pneumatique, bistable - 36 = pneumatique, monostable - P11 = électro-pneumatique, bistable - P16 = électro-pneumatique, monostable
15
INTERFACE PILOTE:
15 = 15x15
W
ELECTROVANNE DE PILOTAGE:
W = Série W (seulement 24V - 48V DC) - P = Série P *
2
TYPE DE CONNEXION:
1 = fils 300 mm (Série W, seulement 24V DC) * - 2 = 2 fiches plates (Série W, 24V - 24V - 48V DC) - 5 = 2 fiches plates + terre (Série P) *
3
TENSION D’ALIMENTATION:
3 = 24V DC - 4 = 48V DC ** - 6 = 110V DC (seulement avec ev Série P) ** - B = 24V 50/60 Hz (seulement avec ev Série P) **
C = 48V 50/60 Hz (seulement avec ev Série P) ** - D = 110V 50/60 Hz (seulement avec ev Série P) **
* complet avec un jeu d’extrémités (NOTE pour NOMBRE DE POSTES)
** sur demande
CODIFICATION
7 5 1 -
N 1 A -
P16 -
15 -
W 2 3
