Série 3 Plug-In
3
SERIE
S
CONNEXION:
S = Bus de terrain
8
TAILLE:
8 = 1/8
01
PROTOCOLE:
01 = PROFIBUS-DP
02 = DeviceNet
03 = CANopen
04 = EtherNet/IP
05 = EtherCAT
06 = PROFINET
99 = Module d’extension
2AQRS
MODULES ENTREES / SORTIES:
0 = sans module
A = 8 entrées digitales M8
B = 4 entrées digitales M8
C = 2 entrées analogiques 4-20 mA
D = 2 entrées analogiques 0-10 V
E = 1 entrées analogiques 4-20 mA + 1 entrée 0-10 V
Q = 4 sorties digitales duo M12
R = 2 sorties analogiques 4-20 mA
T = 2 sorties analogiques 0-10 V
U = 1 sorties analogiques 4-20 mA + 1 sortie 0-10 V
V = 1 sorties analogiques 4-20 mA + 1 entrée 0-10 V
Z = 1 sorties analogiques 4-20 mA + 1 entrée 4-20 mA
K = 1 sorties analogiques 0-10 V + 1 entrée 0-10 V
Y = 1 sorties analogiques 0-10 V + 1 entrée 4-20 mA
S = Module initial subnet
BDACAC
CONFIGURATION DES EMBASES:
A = 2 postes avec circuit bistable
B = 3 postes avec circuit bistable
C = 2 postes avec circuit monostable
D = 3 postes avec circuit monostable
2BC3MU2BMXU2B2M
FONCTIONS DISTRIBUTEURS:
E = poste vide
M = 5/2 Monostable, pilotage interne
B = 5/2 Bistable, pilotage interne
C = 2 x 3/2 NF, pilotage interne
A = 2 x 3/2 NO, pilotage interne
G = 1 x 3/2 NF + 1 x 3/2 NO, pilotage interne
H = 5/3 Centre Fermé, pilotage interne
K = 5/3 Centre Ouvert, pilotage interne
N = 5/3 Pression au Centre, pilotage interne
D = 5/2 Monostable, pilotage extérieur
Y = 5/2 Bistable, pilotage extérieur
Q = 2 x 3/2 NF, pilotage extérieur
R = 2 x 3/2 NO, pilotage extérieur
S = 1 x 3/2 NF + 1 x 3/2 NO, pilotage extérieur
V = 5/3 Centre Fermé, pilotage extérieur
Z = 5/3 Centre Ouvert, pilotage extérieur
W = 5/3 Pression au Centre, pilotage extérieur
L = Plaque de fermeture pour poste libre
X = Module pour alimentation et échappement supplémentaires
T = Joint d’obturation sur canaux 1, 3, 5
U = Joint d’obturation sur alimentation 1
J = Joint d’obturation sur échappements 3 et 5
G77
MATERIAU BOBINE:
G = PA
U = PET

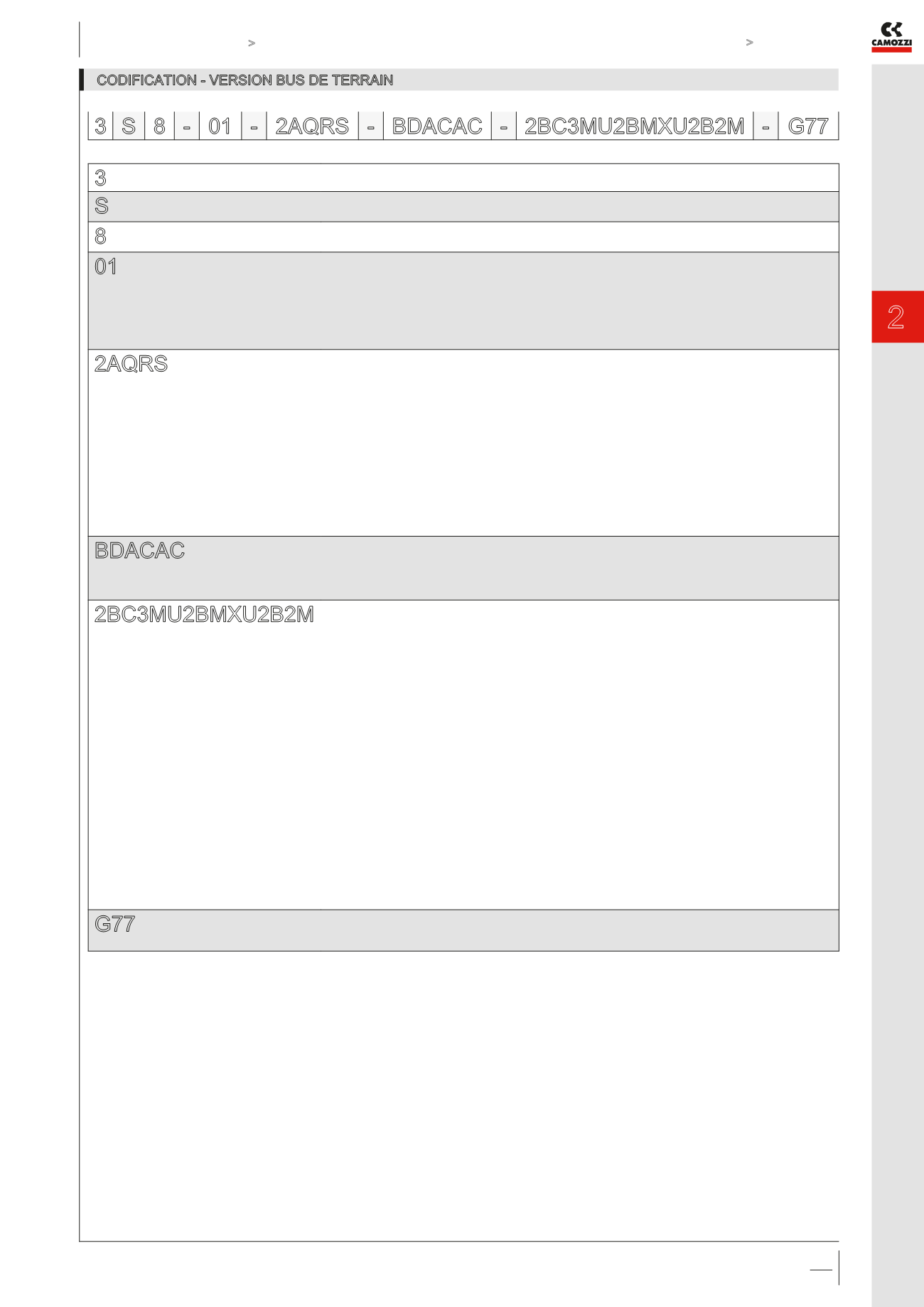

CODIFICATION - VERSION BUS DE TERRAIN
3 S 8 - 01 - 2AQRS - BDACAC - 2BC3MU2BMXU2B2M - G77
