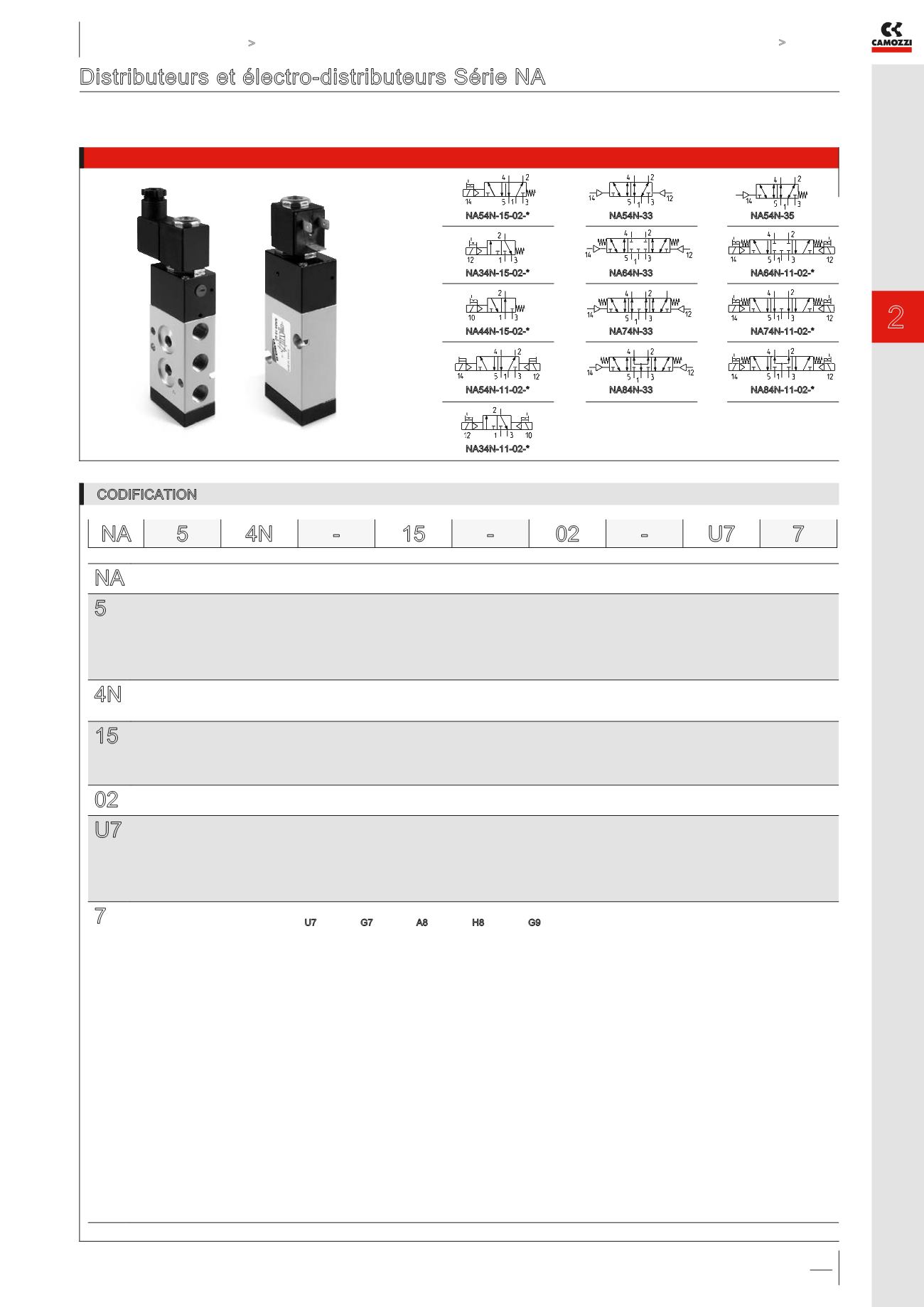

CONTROLE > Série NA
Distributeurs et électro-distributeurs Série NA
3/2, 5/2 et 5/3 voies CF CO PC
Avec plan de pose selon la norme NAMUR
Mod. NA44N-15-02-*
Mod. NA54N-15-02-*
Mod. NA34N-15-02-*
Mod. NA34N-11-02-*
Mod. NA54N-11-02-*
Mod. NA74N-33
Mod. NA54N-33
Mod. NA64N-33
Mod. NA84N-33
Mod. NA74N-11-02-*
Mod. NA54N-35
Mod. NA64N-11-02-*
Mod. NA84N-11-02-*
* = Choisir la bobine souhaitée (voir exemples de codification)
NA SERIE:
NAMUR
5 NOMBRE D’ORIFICES/POSITIONS:
3 = 3/2 NF
4 = 3/2 NO
5 = 5/2
6 = 5/3 CF
7 = 5/3 CO
8 = 5/3 PC
4N RACCORDEMENT:
4N = alimentation G1/4
Sorties NAMUR
15 ACTIONNEMENT:
11 = doubles bobines
15 = simple bobine, rappel ressort
33 = pneumatique, bistable
35 = pneumatique, monostable
02 INTERFACE PILOTE:
02 = pilote 22 x 22
U7 MATERIAU BOBINE / TAILLE BOBINE:
A8 = PPS / 30 x 30
G7 = PA / 22 x 22
G8 = PA / 30 x 30 (seulement 24 V DC)
G9 = PA / 22 x 58
H8 = PA auto-extinguible, anti-déflagrante (30 x 30)
U7 = PET / 22 x 22
7 TENSION D’ALIMENTATION:
U7** G7** A8** H8** G9**
B 24V AC 50/60Hz - - 5VA 5,3VA -
C 48V AC 50/60Hz - - - 5,3VA -
D 110V AC 50/60Hz - - 5VA 5,3VA -
E 230V AC 50/60Hz - - 5VA 5,3VA -
F 380V AC 50/60Hz 7VA 7VA - - -
H 24V 50/60Hz 3,5VA 3,5VA - - -
12V DC 3,1W 3,1W - - -
K 72V DC 4,8W 4,8W - - -
110V AC 50/60Hz 3,8VA 3,8VA - - -
125V AC 50/60Hz 5,5VA 5,5VA - - -
K1* 72V DC 5,6W 5,6W - - -
110V AC 50/60Hz 5,8VA 5,8VA - - -
125V AC 50/60Hz 8,3VA 8,3VA - - -
J 230V AC 50/60Hz 3,5VA 3,5VA - - -
240V AC 50/60Hz 4VA 4VA - - -
1 6V DC 5,1W 5,1W - - -
2 12V DC 5W 5W - - -
3 24V DC 5W 5W 4W 5,4W 4/2W
4 48V DC 5,3W 5,3W 4W - -
6 110V DC 4,2W 4,2W - - -
7 24V DC 3,1W 3,1W - - -
48V AC 50/60 Hz 3,5VA 3,5VA - - -
71* 24V DC 3,1W 3,1W - - -
48V AC 50/60Hz 3,5VA 3,5VA - - -
9 48V DC 3,1W 3,1W - - -
10 110V DC 3,2W 3,2W - - -
CODIFICATION
* = seulement pour utilisation distributeur NO en ligne ** = le “0” doit être remplacé par la lettre/le chiffre du code tension
NA 5 4N - 15 - 02 - U7 7
