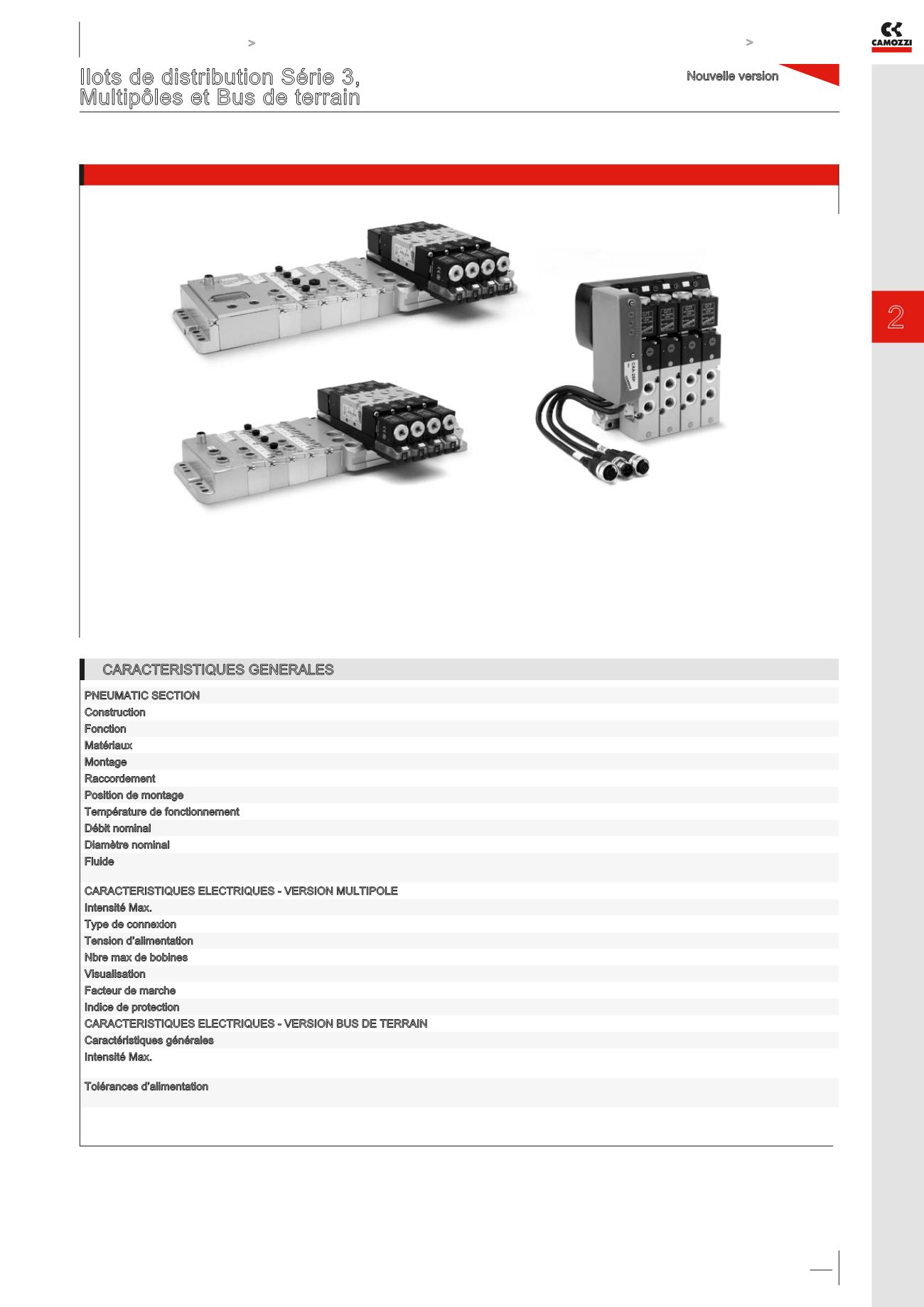

CONTROLE > Série 3 Plug-In
Ilots de distribution Série 3,
Multipôles et Bus de terrain
Système de connexion Plug-In pour distributeurs à c.de électro-pneumatique Série 3 1/8”
Fonctions: 2x3/2, 5/2 et 5/3 CO, CF, PC. Version multipôle avec connecteur sub-D 25 broches
Interfaçable avec la plupart des protocoles de communication série
La version multipôle de la Série 3 Plug-In peut être facilement mise en
place grâce au connecteur Sub-D. Les accessoires du nouveau système
de connexion aux modules de la Série CX permettent de gérer un îlot
de distribution au moyen d’un connecteur Sub-D ou grâce à un noeud
intégré dans l’îlot.
La modularité des parties électriques et pneumatiques permet
de connecter jusqu’à 22 bobines sur 22 postes.
Les modules électriques et pneumatiques ont une modularité de 2 ou de 3
postes. Pour optimiser les signaux électriques, les modules électriques sont
disponibles en version pour distributeurs mono ou bistables. La modularité
pneumatique permet la création de différentes zones de pression.
Manuels, fiches d’instruction et configurateurs sont disponibles sur le site
ou grâce au QR code présent sur l’étiquette
du produit.
Nouvelle version
CARACTERISTIQUES GENERALES
PNEUMATIC SECTION
Construction tiroir
Fonction 5/2 - 5/3 CF - 5/3 CO - 5/3 PC - 2x3/2 NO - 2x3/2 NF - 1 3/2 NO + 1 3/2 NF (Orifices/Positions)
Matériaux corps aluminium, tiroir inox, joints NBR, technopolymère
Montage au moyen de vis, dans les trous traversant le corps du distributeur
Raccordement distributeur = G1/8 - embase = G3/8
Position de montage au choix
Température de fonctionnement 0 à +60°C (-20 °C avec air sec)
Débit nominal Qn 700 Nl/min
Diamètre nominal 7 mm
Fluide air filtré classe 7.4.4. selon ISO 8573-1-2010, sans lubrification; En cas d’utilisation avec air lubrifié,
il est conseillé d’utiliser de l’huile ISO VG32 et de ne jamais interrompre la lubrification.
CARACTERISTIQUES ELECTRIQUES - VERSION MULTIPOLE
Intensité Max. 3 A
Type de connexion Connecteur mâe Sub-D 25 broches
Tension d’alimentation 24 V DC +/- 10%
Nbre max de bobines 22 sur 22 postes
Visualisation diode de signalisation jaune
Facteur de marche ED 100%
Indice de protection IP65
CARACTERISTIQUES ELECTRIQUES - VERSION BUS DE TERRAIN
Caractéristiques générales voir la section sur les modules Séries CX à la page 106
Intensité Max. sorties digitales/entrées et sorties analogiques 3A
entrées digitales/Analogiques 3 A
Tolérances d’alimentation alimentation logique 24 V DC +/- 10%
alimentation puissance 24 V DC +/- 10%
