ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические бесштоковые Серия 52
1
/8.10.
296

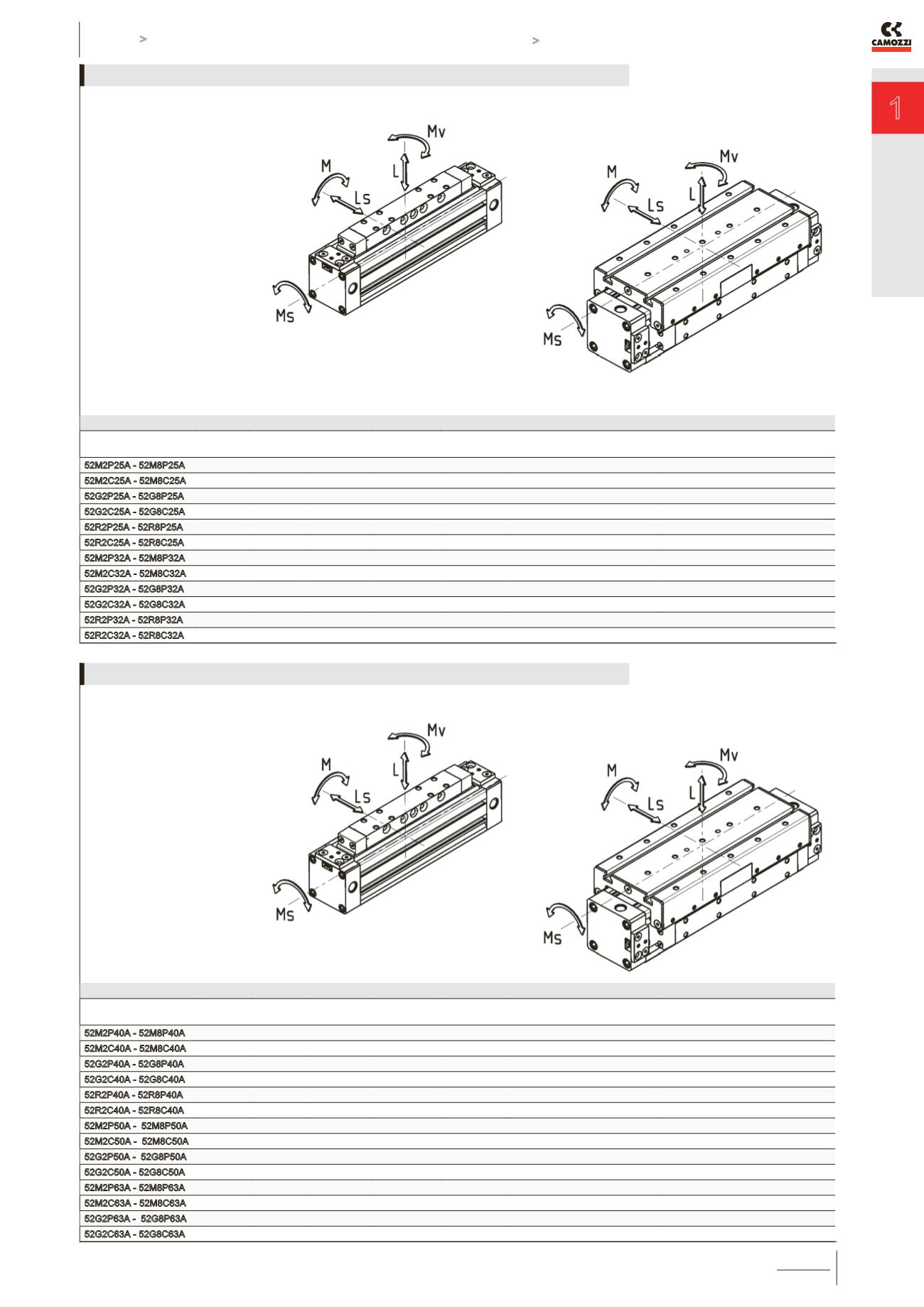

КОМПЛЕКСНЫЕ НАГРУЗКИ
В случае одновременного
приложения более одной силы
и момента, суммарная нагрузка
рассчитывается по формуле: L/L
(макс) + Ls/Ls (макс) + M/M (макс) +
Ms/Ms (макс) + Mv/Mv (макс ) ≤ 1.
Для моделей 52M точкой
приложения силовой нагрузки и
момента является центр гильзы,
для моделей 52G и 52R - центр
каретки. Для этих моделей
также необходимо обеспечить
отклонение от плоскости
поверхности закрепляемой детали
не более 0,1 мм. Усилия и моменты
приведены для скорости 0,2 м/с.
Для моделей 52G/52M/52G до
0,2 м/с, для модели 52R до 2 м/с.
Поправочные коэффициенты
приведены в разделе
1/8.10.04
.
КОМПЛЕКСНЫЕ НАГРУЗКИ
В случае одновременного
приложения более одной силы
и момента, суммарная нагрузка
рассчитывается по формуле: L/L
(макс) + Ls/Ls (макс) + M/M (макс) +
Ms/Ms (макс) + Mv/Mv (макс) ≤ 1.
Для моделей 52M точкой
приложения силовой нагрузки и
момента является центр гильзы,
для моделей 52G и 52R - центр
каретки. Для этих моделей
также необходимо обеспечить
отклонение от плоскости
поверхности закрепляемой детали
не более 0,1 мм. Усилия и моменты
приведены для скорости 0,2 м/с.
Для моделей 52G/52M/52G до
0,2 м/с, для модели 52R до 2 м/с.
Поправочные коэффициенты
приведены в разделе
1/8.10.04
.
В ТАБЛИЦЕ ПРИВЕДЕНЫ МАКСИМАЛЬНО ДОПУСТИМЫЕ НАГРУЗКИ И МОМЕНТЫ
Мод.
L Max (Н) Ls Max (Н) M Max (Нм) Ms Max (Нм) Mv Max (Нм)
Масса цилиндра
при ходе 0 мм (кг)
Добавочная масса цилиндра
на каждые 100 мм хода (кг)
52M2P25A - 52M8P25A 270
-
13
2,5
11
0,88
0,30
52M2C25A - 52M8C25A 270
-
8
2
7
0,62
0,30
52G2P25A - 52G8P25A
580
580
23
10
23
1,31
0,30
52G2C25A - 52G8C25A 340
340
9
5
9
0,88
0,30
52R2P25A - 52R8P25A
850
1300
65
35
105
1,97
0,42
52R2C25A - 52R8C25A
850
1300
29
35
64
1,33
0,42
52M2P32A - 52M8P32A 300
-
30
3
24
1,40
0,39
52M2C32A - 52M8C32A 300
-
15
3
12
0,96
0,39
52G2P32A - 52G8P32A
850
850
33
15
33
2,09
0,39
52G2C32A - 52G8C32A 460
460
14
6,5
14
1,35
0,39
52R2P32A - 52R8P32A
900
1500
79
40
125
2,96
0,48
52R2C32A - 52R8C32A
900
1500
36
40
76
1,91
0,48
В ТАБЛИЦЕ ПРИВЕДЕНЫ МАКСИМАЛЬНО ДОПУСТИМЫЕ НАГРУЗКИ И МОМЕНТЫ
Мод.
L Max (Н) Ls Max (Н) M Max (Нм) Ms Max (Нм) Mv Max (Нм)
Масса цилиндра
при ходе 0 мм (кг)
Добавочная масса цилиндра
на каждые 100 мм хода (кг)
52M2P40A - 52M8P40A
650
-
60
4
54
2,41
0,52
52M2C40A - 52M8C40A
650
-
30
4
27
1,65
0,52
52G2P40A - 52G8P40A
1120
1120
60
25
60
3,58
0,52
52G2C40A - 52G8C40A
600
600
25
11
25
2,30
0,52
52R2P40A - 52R8P40A
1200
2000
190
67
118
5,89
0,74
52R2C40A - 52R8C40A
1200
2000
85
67
72
3,84
0,74
52M2P50A - 52M8P50A 800
-
80
17
74
5,30
0,96
52M2C50A - 52M8C50A 800
-
38
17
32
3,50
0,96
52G2P50A - 52G8P50A 1550
1500
200
70
200
7,28
0,96
52G2C50A - 52G8C50A
820
800
60
40
60
4,63
0,96
52M2P63A - 52M8P63A 1400
-
110
17
100
8,10
1,32
52M2C63A - 52M8C63A 1400
-
50
17
48
5,40
1,32
52G2P63A - 52G8P63A 2200
2000
300
102
300
11,02
1,32
52G2C63A - 52G8C63A 1100
1100
105
56
105
7,10
1,32
МАКСИМАЛЬНО ДОПУСТИМЫЕ НАГРУЗКИ И МОМЕНТЫ ДЛЯ ø 25, 32 мм
МАКСИМАЛЬНО ДОПУСТИМЫЕ НАГРУЗКИ И МОМЕНТЫ ДЛЯ ø 40, 50, 63 мм
