ПЕРЕМЕЩЕНИЕ >

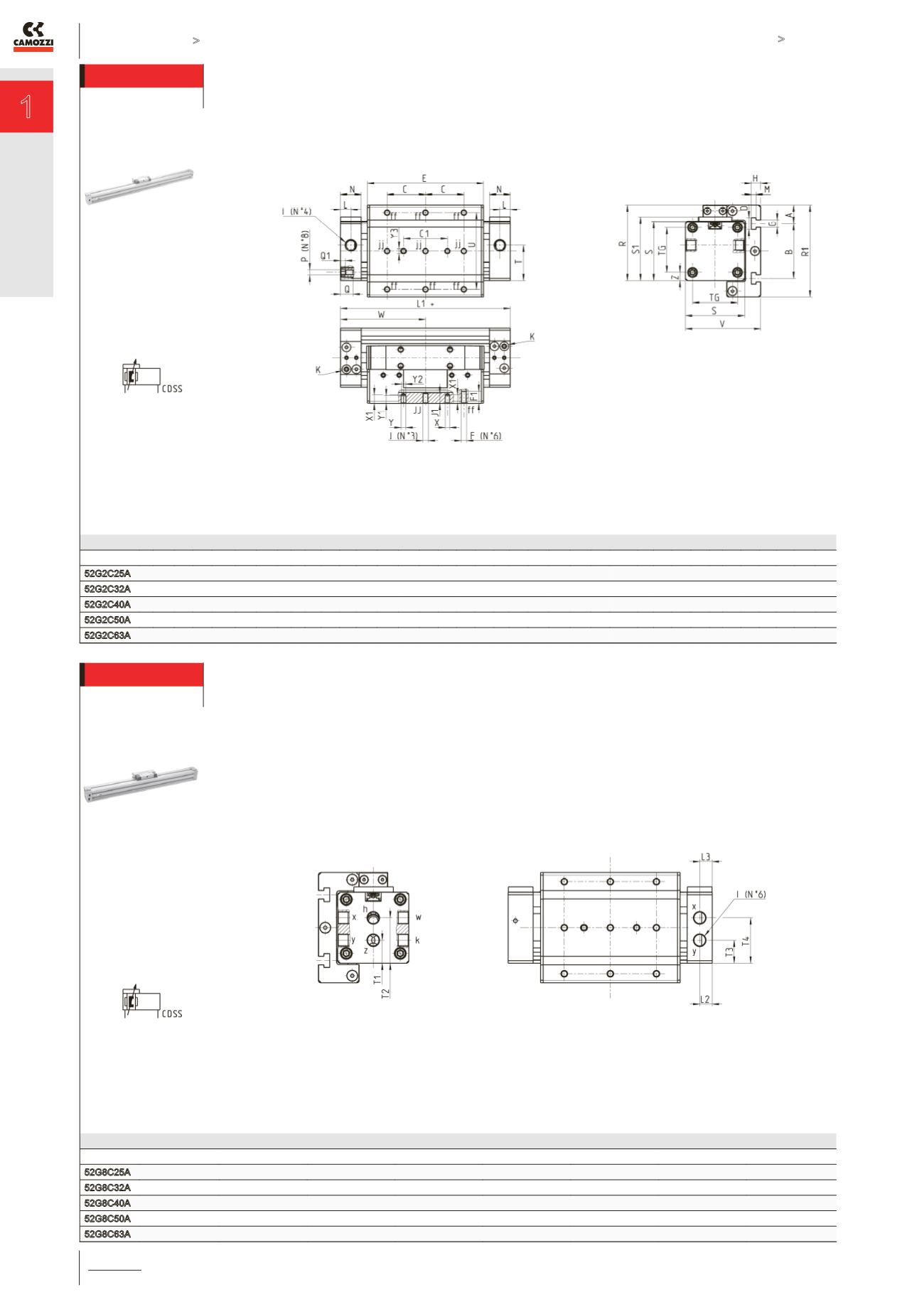

Цилиндры пневматические бесштоковые Серия 52
1
/8.10.
301
Мод. 52G2C с подшипником скольжения
Цилиндр имеет по два подвода воздуха “I” на обеих крышках. При установке цилиндра необходимо
выбрать, какой из двух подводов воздуха следует использовать. Оставшиеся подводы должны быть
закрыты заглушками (в комплект входят две заглушки).
РАЗМЕРЫ
Мод.
Ø W E L1 I
L T U N C F F1 D B A H G M J J1 TG Z S R1 P V Q Q1
Ø
Y2 Y
Ø
X Y1 X1 Y3 C1 S1 R
52G2C25A 25 67,5 94 135 G1/8 9,5 25 30 19 30 M5 8 10,5 50 12,5 8,5 6,5 4,5 - - 36 4,5 45 75 M4 59 11 3 4 4,5 4 4,5 5,5 4 40 49 60
52G2C32A 32 77,5 106 155 G1/8 9,5 32,5 70 19 35 M5 11 10,5 50 17 8,5 6,5 4,5 M5 9 41 7,5 54 84 M5 69 11 4 4 4,5 4 7 8 4 40 58 69
52G2C40A 40 95 136 190 G1/4 11,5 38,5 55 23 55 M6 12 10,5 80 10 8,5 6,5 4,5 - - 49 7,5 64 100 M6 79 12 4 6 6,5 6 7 8 6 40 68 82
52G2C50A 50 105 148 210 G3/8 17 59 42 30 50 M8 16 10,5 94 23 8,5 6,5 4,5 - - 65 12,5 90 133 M8 113 17 5 - 6,5 6 3 3 6 40 94 115
52G2C63A 63 125 180 250 G3/8 17 68,5 60 30 60 M8 16 10,5 110 24 8,5 6,5 4,5 - - 78 14 106 150 M8 134,5 17 5 - 6,5 6 6,5 6,5 6 40 110 132
jj = эти отверстия
присутствуют только в
цилиндре Ø32.
+ = добавить ход
K = винт демпфирования
Мод. 52G8C с подшипником скольжения
Цилиндр имеет шесть подводов воздуха на крышке. Три входа (x, h, w) предназначены для прямого хода
каретки, а оставшиеся три (y, z, k) - для обратного.
При установке цилиндра необходимо выбрать, какие подводы воздуха следует использовать. Оставшиеся
подводы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов Мод. B-52 и Мод. BA-52 подводы h и z становятся недоступны
и должны быть закрыты заглушками.
РАЗМЕРЫ
Мод.
Ø
T1
T2
T3
T4
L2
L3
I
52G8C25A
25
13,5
29,5
13,5
28,5
8
11
G1/8
52G8C32A
32
17,5
34,5
17,5
34,5
9,5
9,5
G1/8
52G8C40A
40
15,5
38
20,5
42,5
11,5
11,5
G1/4
52G8C50A
50
29,5
59
29
59
17
17
G3/8
52G8C63A
63
34
68,5
34
68,5
17
17
G3/8
Неуказанные габаритные
размеры см. в таблице
для Мод. 52G2C.
