ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические бесштоковые Серия 52
1/8.10.
298

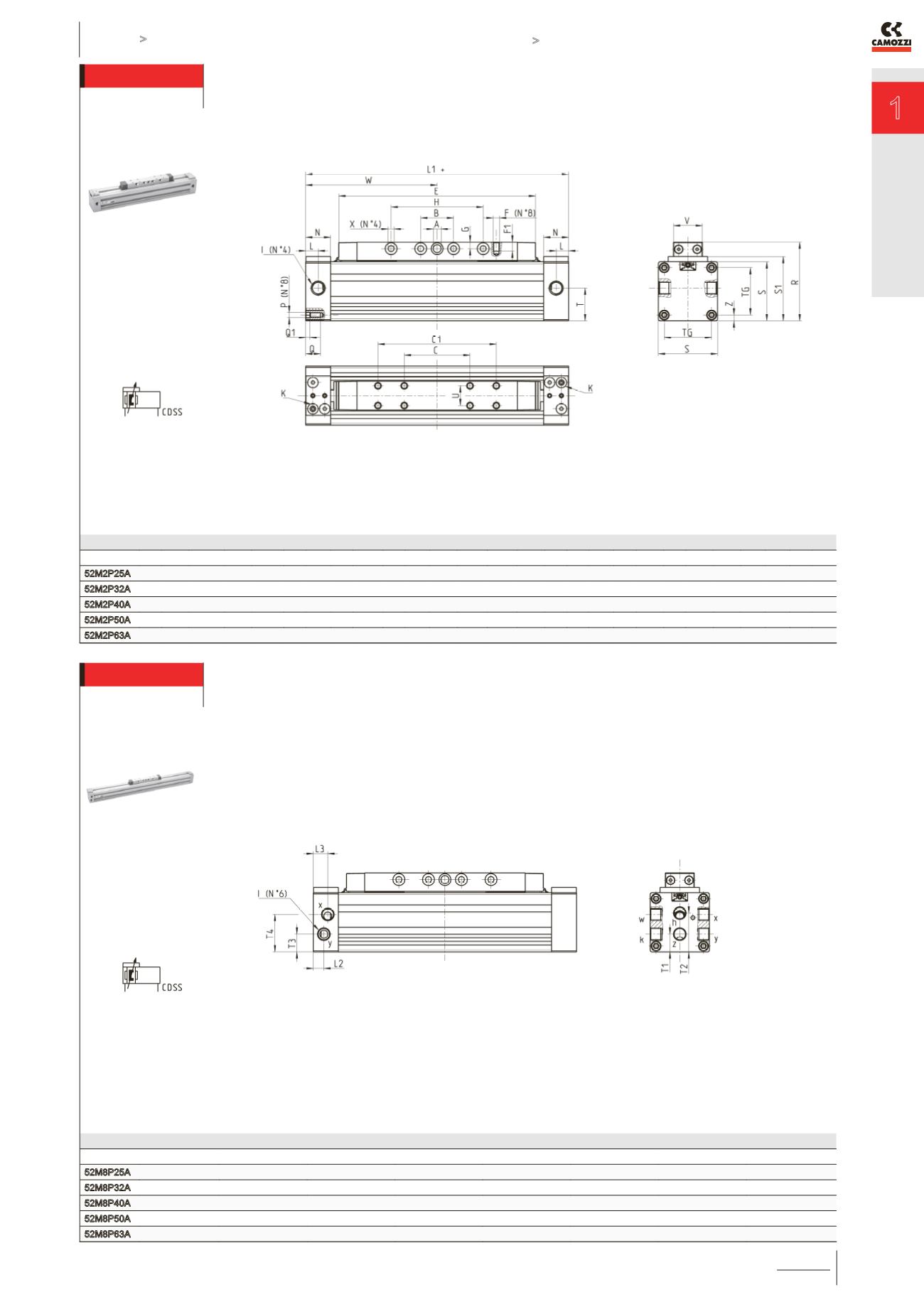

Мод. 52M2P со стандартной кареткой
Цилиндр имеет по два подвода воздуха “I” на обеих крышках. При установке цилиндра необходимо
выбрать, какой из двух подводов воздуха следует использовать. Оставшиеся подводы должны быть
закрыты заглушками (в комплект входят две заглушки).
РАЗМЕРЫ
Мод. Ø W E L1 I B G N L ØA ØX S1 T Z C1 C U F F1 H V S R P TG Q Q1
52M2P25A 25 100 149,5 200 G1/8 25 5 19 9,5 6 4,5 49 25 4,5 90 50 15 M5 7 70 22 45 60 M4 36 11 3
52M2P32A 32 120 184,5 240 G1/8 25 5,5 19 9,5 6 5,5 58 32 7,5 130 45 15 M5 7 100 22 54 69 M5 41 11 4
52M2P40A 40 150 222,5 300 G1/4 25 7 23 11,5 7 6,5 68 38 7,5 160 90 15 M5 9 130 22 64 82 M6 49 12 4
52M2P50A 50 175 262 350 G3/8 35 9 30 17 10 8,5 94 59 12,5 150 60 34 M8 16 180 46 90 115 M8 65 17 5
52M2P63A 63 200 300 400 G3/8 50 9,5 30 17 10 8,5 110 68,5 14,0 240 80 34 M8 16 180 46 106 131 M8 78 17 5
+ = добавить ход
K = винт демпфирования
Мод. 52M8P со стандартной кареткой
Цилиндр имеет шесть подводов воздуха на крышке. Три входа (x, h, w) предназначены для прямого хода
каретки, а оставшиеся три (y, z, k) - для обратного.
При установке цилиндра необходимо выбрать, какие подводы воздуха следует использовать. Оставшиеся
подводы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов Мод. B-52 и Мод. BA-52 подводы h и z становятся недоступны
и должны быть закрыты заглушками.
РАЗМЕРЫ
Мод. Ø T1 T2 T3 T4 L2 L3 I
52M8P25A 25 13,5 29,5 13,5 28,5 8 11 G1/8
52M8P32A 32 17,5 34,5 17,5 34,5 9,5 9,5 G1/8
52M8P40A 40 15,5 38 20,5 42,5 11,5 11,5 G1/4
52M8P50A 50 29,5 59 29 59 17 17 G3/8
52M8P63A 63 34 68,5 34 68,5 17 17 G3/8
Неуказанные габаритные
размеры см. в таблице
для Мод. 52М2Р.
