ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры пневматические бесштоковые Серия 52
1/8.10.
299

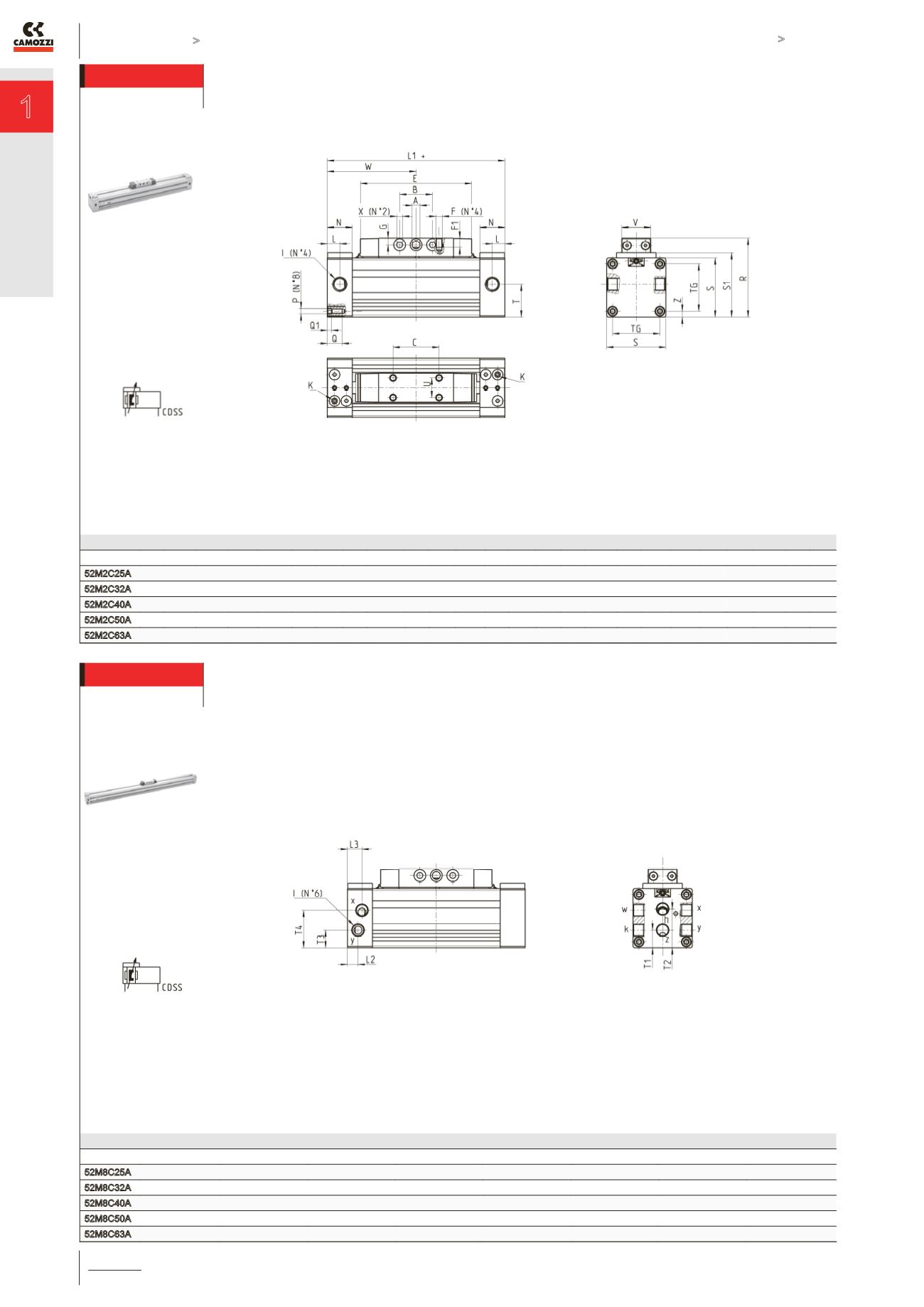

Мод. 52M2C с укороченной кареткой
Цилиндр имеет по два подвода воздуха “I” на обеих крышках. При установке цилиндра необходимо
выбрать, какой из двух подводов воздуха следует использовать. Оставшиеся подводы должны быть
закрыты заглушками (в комплект входят две заглушки).
РАЗМЕРЫ
Мод. Ø W L L1 I B G N E ØA ØX R C F F1 U T V S S1 TG P Z Q Q1
52M2C25A 25 67,5 9,5 135 G1/8 25 5 19 84,5 6 4,5 60 35 M5 7 15 25 22 45 49 36 M4 4,5 11 3
52M2C32A 32 77,5 9,5 155 G1/8 25 5,5 19 99,5 6 5,5 69 45 M5 7 15 32,5 22 54 58 41 M5 7,5 11 4
52M2C40A 40 95 11,5 190 G1/4 25 7 23 112,5 7 6,5 82 50 M5 9 15 38,5 22 64 68 49 M6 7,5 12 4
52M2C50A 50 105 17 210 G3/8 35 9 30 122 10 8,5 115 64 M8 16 34 59 46 90 94 65 M8 12,5 17 5
52M2C63A 63 125 17 250 G3/8 50 9,5 30 150 10 8,5 131 80 M8 16 34 68,5 46 106 110 78 M8 14 17 5
+ = добавить ход
K = винт демпфирования
Мод. 52M8C с укороченной кареткой
Цилиндр имеет шесть подводов воздуха на крышке. Три входа (x, h, w) предназначены для прямого хода
каретки, а оставшиеся три (y, z, k) - для обратного.
При установке цилиндра необходимо выбрать, какие подводы воздуха следует использовать. Оставшиеся
подводы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов Мод. B-52 и Мод. BA-52 подводы h и z становятся недоступны
и должны быть закрыты заглушками.
РАЗМЕРЫ
Мод. Ø T1 T2 T3 T4 L2 L3 I
52M8C25A 25 13,5 29,5 13,5 28,5 8 11 G1/8
52M8C32A 32 17,5 34,5 17,5 34,5 9,5 9,5 G1/8
52M8C40A 40 15,5 38 20,5 42,5 11,5 11,5 G1/4
52M8C50A 50 29,5 59 29 59 17 17 G3/8
52M8C63A 63 34 68,5 34 68,5 17 17 G3/8
Неуказанные габаритные
размеры см. в таблице
для Мод. 52М2с.
