ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические бесштоковые Серия 52
1
/8.10.
300

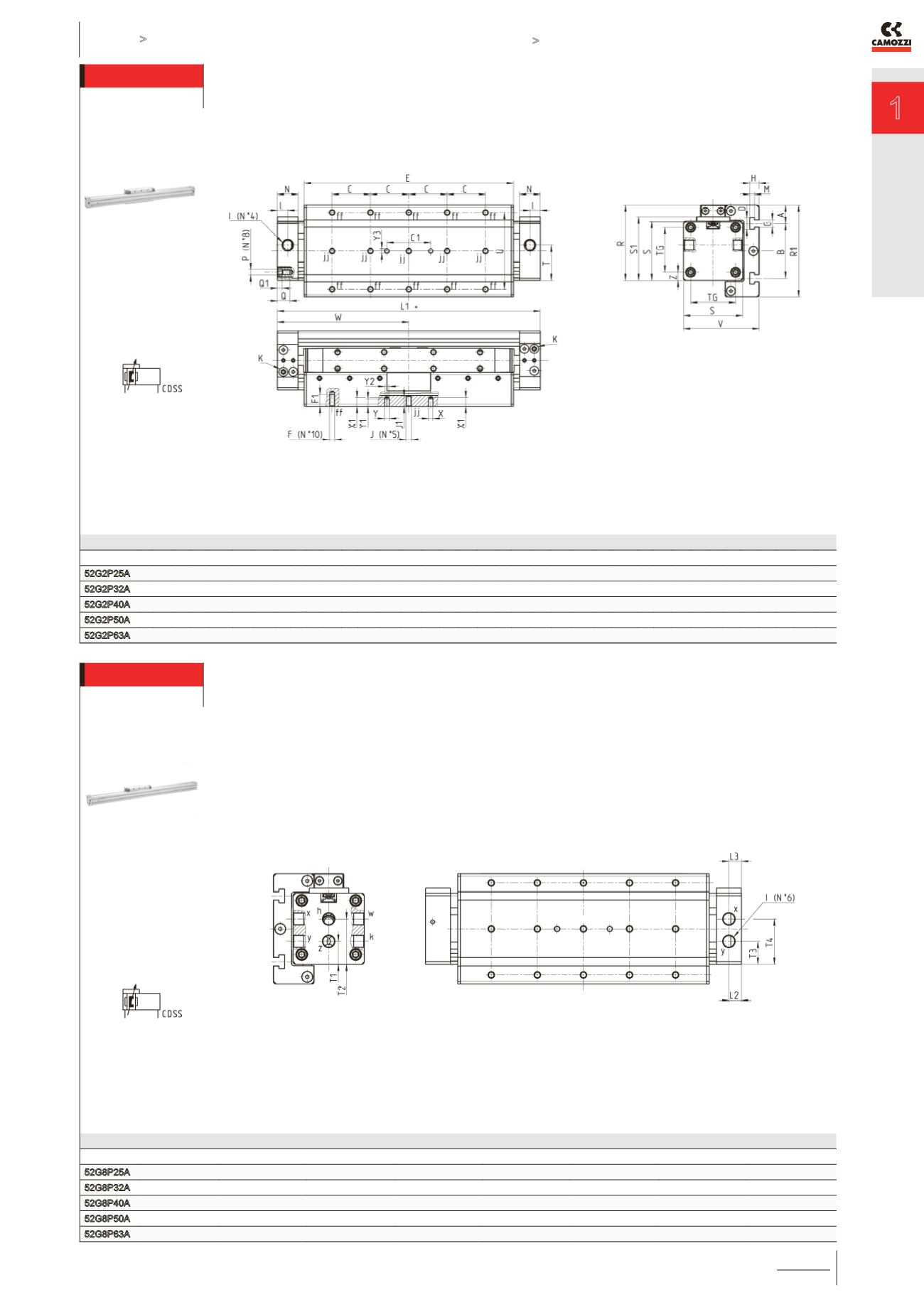

Мод. 52G2P с подшипником скольжения
Цилиндр имеет по два подвода воздуха “I” на обеих крышках. При установке цилиндра необходимо
выбрать, какой из двух подводов воздуха следует использовать. Оставшиеся подводы должны быть
закрыты заглушками (в комплект входят две заглушки).
РАЗМЕРЫ
Мод.
Ø W E L1 I
L T U N C F F1 D B A H G M J J1 TG Z S R1 P V Q Q1
Ø
Y2 Y
Ø
X Y1 X1 Y3 C1 S1 R
52G2P25A 25 100 159 200 G1/8 9,5 25 30 19 30 M5 8 10,5 50 12,5 8,5 6,5 4,5 - - 36 4,5 45 75 M4 59 11 3 4 4,5 4 4,5 5,5 4 40 49 60
52G2P32A 32 120 191 240 G1/8 9,5 32,5 70 19 35 M5 11 10,5 50 17 8,5 6,5 4,5 M5 9 41 7,5 54 84 M5 69 11 4 4 4,5 4 7 8 4 40 58 69
52G2P40A 40 150 246 300 G1/4 11,5 38 55 23 55 M6 12 10,5 80 10 8,5 6,5 4,5 - - 49 7,5 64 100 M6 79 12 4 6 6,5 6 7 8 6 40 68 82
52G2P50A 50 175 270 350 G3/8 17 59 42 30 50 M8 16 10,5 94 23 8,5 6,5 4,5 - - 65 12,5 90 133 M8 112,5 17 5 - 6,5 6 3 3 6 40 94 115
52G2P63A 63 200 320 400 G3/8 17 68,5 60 30 60 M8 16 10,5 110 24 8,5 6,5 4,5 - - 78 14 106 150 M8 134,5 17 5 - 6,5 6 6,5 6,5 6 40 110 132
jj = эти отверстия
присутствуют только в
цилиндре Ø32.
+ = добавить ход
K = винт демпфирования
Мод. 52G8P с подшипником скольжения
Цилиндр имеет шесть подводов воздуха на крышке. Три входа (x, h, w) предназначены для прямого хода
каретки, а оставшиеся три (y, z, k) - для обратного.
При установке цилиндра необходимо выбрать, какие подводы воздуха следует использовать. Оставшиеся
подводы должны быть закрыты заглушками (в комплект входят четыре заглушки).
При использовании опорных кронштейнов Мод. B-52 и Мод. BA-52 подводы h и z становятся недоступны
и должны быть закрыты заглушками.
РАЗМЕРЫ
Мод.
Ø
T1
T2
T3
T4
L2
L3
I
52G8P25A
25
13,5
29,5
13,5
28,5
8
11
G1/8
52G8P32A
32
17,5
34,5
17,5
34,5
9,5
9,5
G1/8
52G8P40A
40
15,5
38
20,5
42,5
11,5
11,5
G1/4
52G8P50A
50
29,5
59
29
59
17
17
G3/8
52G8P63A
63
34
68,5
34
68,5
17
17
G3/8
Неуказанные габаритные
размеры см. в таблице
для Мод. 52G2P.
