Сервораспределители Серии LRWA – Регулирование расхода

Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления

Каталог продукции представлен на сайтах

/

Изделия разработаны для промышленного использования

782

2

/15.11.

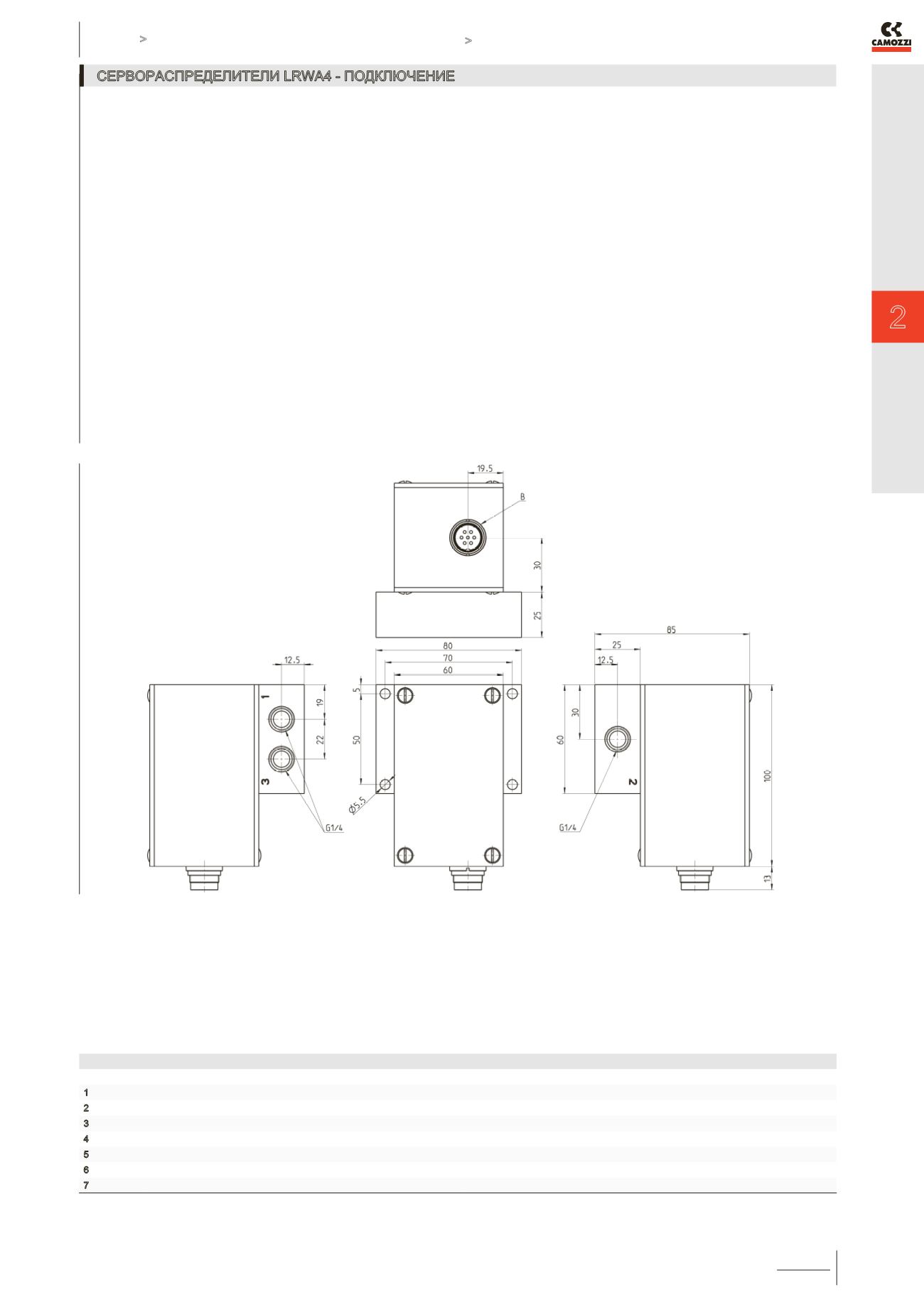

CЕРВОРАСПРЕДЕЛИТЕЛИ LRWA4 - ПОДКЛЮЧЕНИЕ

Сервораспределитель работает следующим образом: если сигнал задания равен 50% или менее от диапазона,

распределитель соединяет между собой порт 1 и 2, воздух проходит между входом и выходом. Если управляющий сигнал

выше 50%, порт 2 соединяется с выхлопным портом 3. Для лучшего понимания работы распределителя см. график на

странице 2.15.11.2.

Длина трубопровода между распределителем и оборудованием должна быть как можно короче и не должна превышать

длину 2 метра.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ (конфигурация контакта)

КОНТАКТ

ФУНКЦИИ

ПРИМЕЧАНИЯ

1

Питание +24 V DC

-

2

Питание GND

-

3

Входной сигнал

-

4

Входной сигнал GND

Контакты 4 и 2 должны быть соединены вместе

5

Н.З.

-

6

Н.З.

-

7

Н.З.

-
