Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

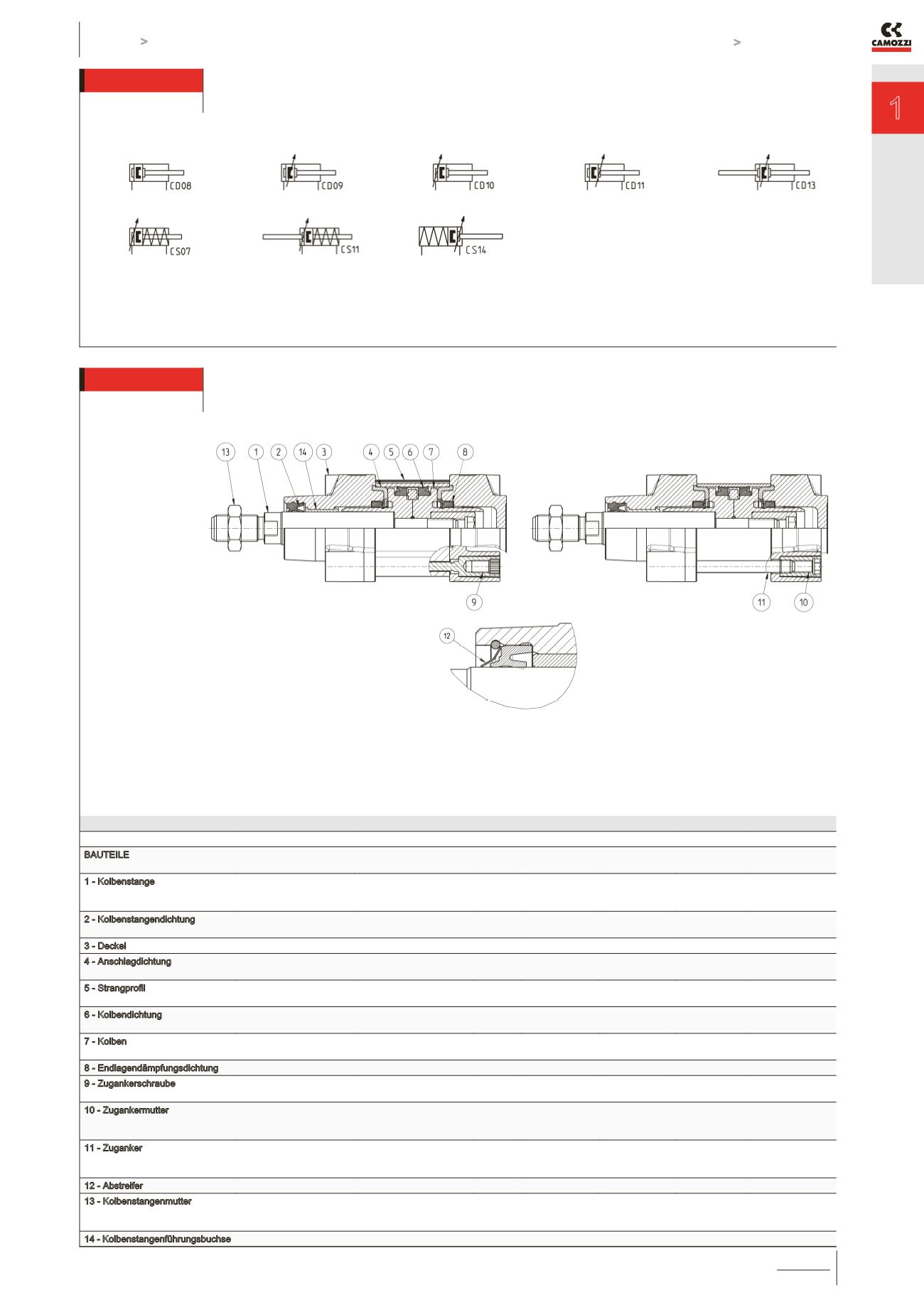

Zylinder Serie 63

KATALOG

1

/1.28.03

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.

WERKSTOFFE

BAUTEILE

Standard, Profilrohr

Standard, Rundrohr

Leichtlauf

(L)

Abstreifer (G)

Tieftemperatur

(Z/Y)

Hochtemperatur

(W)

Korrosionsbeständig

(C1)

1 - Kolbenstange

Edelstahl

Werkstoff

1.4028

Edelstahl

Werkstoff

1.4028

Edelstahl

Werkstoff

1.4028

Edelstahl

Werkstoff

1.4028 verchromt

Edelstahl

Werkstoff

1.4028 verchromt

Edelstahl

Werkstoff

1.4028

Edelstahl

Werkstoff

1.4301

2 - Kolbenstangendichtung

PU

PU

NBR

NBR

PU für -40°C /

-50°C

FKM

PU

3 - Deckel

Aluminium

Aluminium

Aluminium Aluminium Aluminium Aluminium Aluminium

4 - Anschlagdichtung

NBR

NBR

NBR

NBR

NBR für -40°C /

-50°C

FKM

NBR

5 - Strangprofil

Aluminium eloxiert

Aluminium eloxiert

Aluminium

eloxiert

Aluminium eloxiertAluminium eloxiert

Aluminium

eloxiert

Aluminium eloxiert

6 - Kolbendichtung

PU

PU

NBR

PU

PU für -40°C /

-50°C

FKM

PU

7 - Kolben

Kunststoff (ø 32 mm) oder

Aluminium (ø 40 ÷ 125 mm)

Aluminium (ø 125 mm) oder

Kunststoff (ø 32 ÷ 100 mm)

Aluminium Aluminium Aluminium Aluminium Aluminium

8 - Endlagendämpfungsdichtung

PU

PU

PU

PU

PU

FKM

PU

9 - Zugankerschraube

Stahl verzinkt

-

Stahl

verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

10 - Zugankermutter

-

Stahl verzinkt

Stahl

verzinkt

Stahl verzinkt

Edelstahl

Werkstoff

1.4305

Stahl verzinkt

Stahl verzinkt

11 - Zuganker

-

Stahl verzinkt

Stahl

verzinkt

Stahl verzinkt

Edelstahl

Werkstoff

1.4028

Stahl verzinkt

Stahl verzinkt

12 - Abstreifer

-

-

-

Messing

Messing

-

-

13 - Kolbenstangenmutter

Stahl verzinkt

Stahl verzinkt

Stahl

verzinkt

Stahl verzinkt

Edelstahl

Werkstoff

1.4305

Stahl verzinkt

Edelstahl

Werkstoff

1.4301

14 - Kolbenstangenführungsbuchse

Kunststoff

Kunststoff

Kunststoff Kunststoff

Kunststoff

Stahl+PTFE

Kunststoff
