Schnellverschraubungen Rapid Serie 1000
VERBINDEN >
KATALOG
>
Version 8.8
/2.05.14
4
VERBINDEN

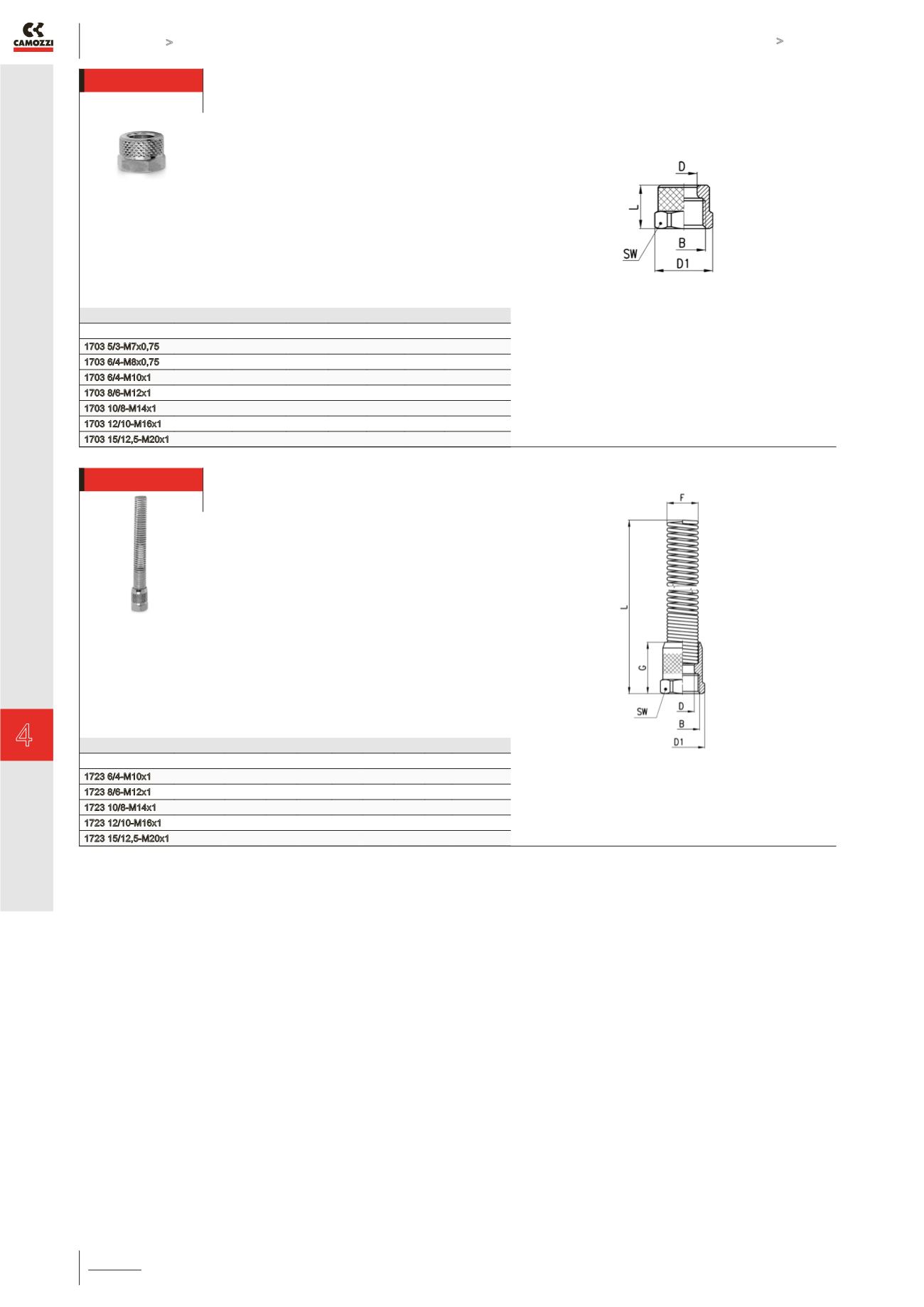

Überwurfmutter Mod. 1703
PRODUKTÜBERSICHT
Mod.
Schlauch
B
D D1
L
SW1 Gewicht (g)
1703 5/3-M7x0,75
5/3
M7x0,75 5,1
8,8 8,5
8
1
1703 6/4-M8x0,75
6/4
M8x0,75 6,1
9,8 8,5
9
2
1703 6/4-M10x1
6/4
M10x1
6,1 13,3 10
12
4
1703 8/6-M12x1
8/6
M12x1
8,2 15,5 10
14
5
1703 10/8-M14x1
10/8
M14x1 10,15 17,5 13
16
8
1703 12/10-M16x1
12/10
M16x1 12,2 21 13,5 19
12
1703 15/12,5-M20x1 15/12,5
M20x1 15,2 24,5 16
22
15
Knickschutzspirale Mod. 1723
Mit metallischer Feder
Bestellbezeichnung:
z.B. Mod. 1723 6/4 (ohne Gewindeangabe)
PRODUKTÜBERSICHT
Mod.
Schlauch B F D D1 G L SW Gewicht (g)
1723 6/4-M10x1
6/4 M10x1 8,9 6,1 13,3 18 90,5 12
15
1723 8/6-M12x1
8/6 M12x1 10,9 8,2 15,5 18 94,5 14
23
1723 10/8-M14x1
10/8 M14x1 12,5 10,15 17,5 22 96,5 16
29
1723 12/10-M16x1
12/10 M16x1 15,5 12,2 21 23,5 108 19
46
1723 15/12,5-M20x1 15/12,5 M20x1 18,5 15,2 24,5 28 120 22
57
