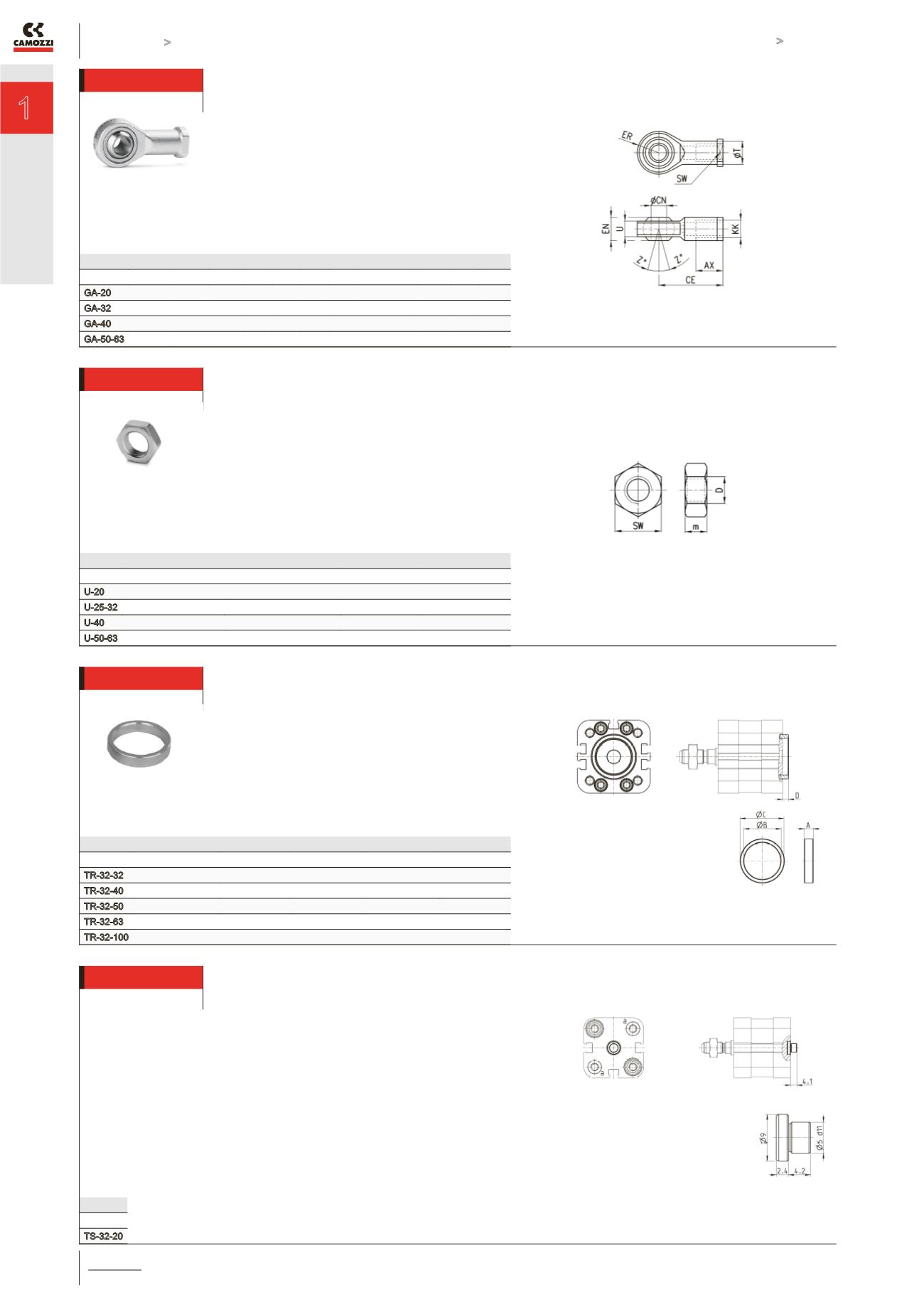

Kompaktzylinder Serie 32

ANTREIBEN >

KATALOG

>

Version 8.8

/1.30.16

1

ANTREIBEN

Gelenkauge Mod. GA

ISO 8139

Werkstoff: Stahl verzinkt

PRODUKTÜBERSICHT

Mod.

Ø

Ø

CN U EN ER AX CE KK

Ø

T Z SW

GA-20

20-25 8

9 12 12 16 36 M8X1,25 12,5 6,5 14

GA-32

32-40 10 10,5 14 14 20 43 M10x1,25 15 6,5 17

GA-40

50-63 12 12 16 16 22 50 M12X1.25 17,5 6,5 19

GA-50-63 80-100 16 15 21 21 28 64 M16x1,5 22 7,5 22

Lieferumfang:

1 Gabelkopf

Kolbenstangenmutter Mod. U

Werkstoff: Stahl verzinkt

UNI EN ISO 4035

PRODUKTÜBERSICHT

Mod.

Ø

D

M

SW

U-20

20-25

M8X1.25

5

13

U-25-32

32-40

M10X1,25

6

17

U-40

50-63

M12X1,25

7

19

U-50-63

80-100

M16X1,5

8

24

Lieferumfang:

1 Kolbenstangenmutter

Zentrierbuchse Mod. TR

Werkstoff: Aluminium eloxiert

Verwendung zur Zentrierung der Anbauteile Mod.

B/D-E/C/C-H/H/L/R an den Zylinderköpfen vorne u.

hinten während des Montageprozesses.

PRODUKTÜBERSICHT

Mod.

Ø

A

Ø

B

Ø

C

D

TR-32-32

32

6

25

30

4

TR-32-40

40

6

30

35

4

TR-32-50

50

6

35

40

4

TR-32-63

63-80

7

40

45

5

TR-32-100

100

7

50

55

5

Lieferumfang:

1 Zentrierbuchse

Zentrierstift Mod. TS-32-20

Werkstoff: Aluminium eloxiert

Zur Zentrierung der Anbauteile Mod. L-32-20 /

L-32-25 an den hinteren Zylinderköpfen während

der Montage. Kann an den Bohrungen “a” am

vorderen o. hinteren Zylinderkopf bei Ø 20-Ø 25 o.

in der Zentrierbohrung am hinteren Zylinderkopf bei

Ø 32-Ø 40 verwendet werden.

Mod.

TS-32-20

Lieferumfang:

1 Zentrierstift
