Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

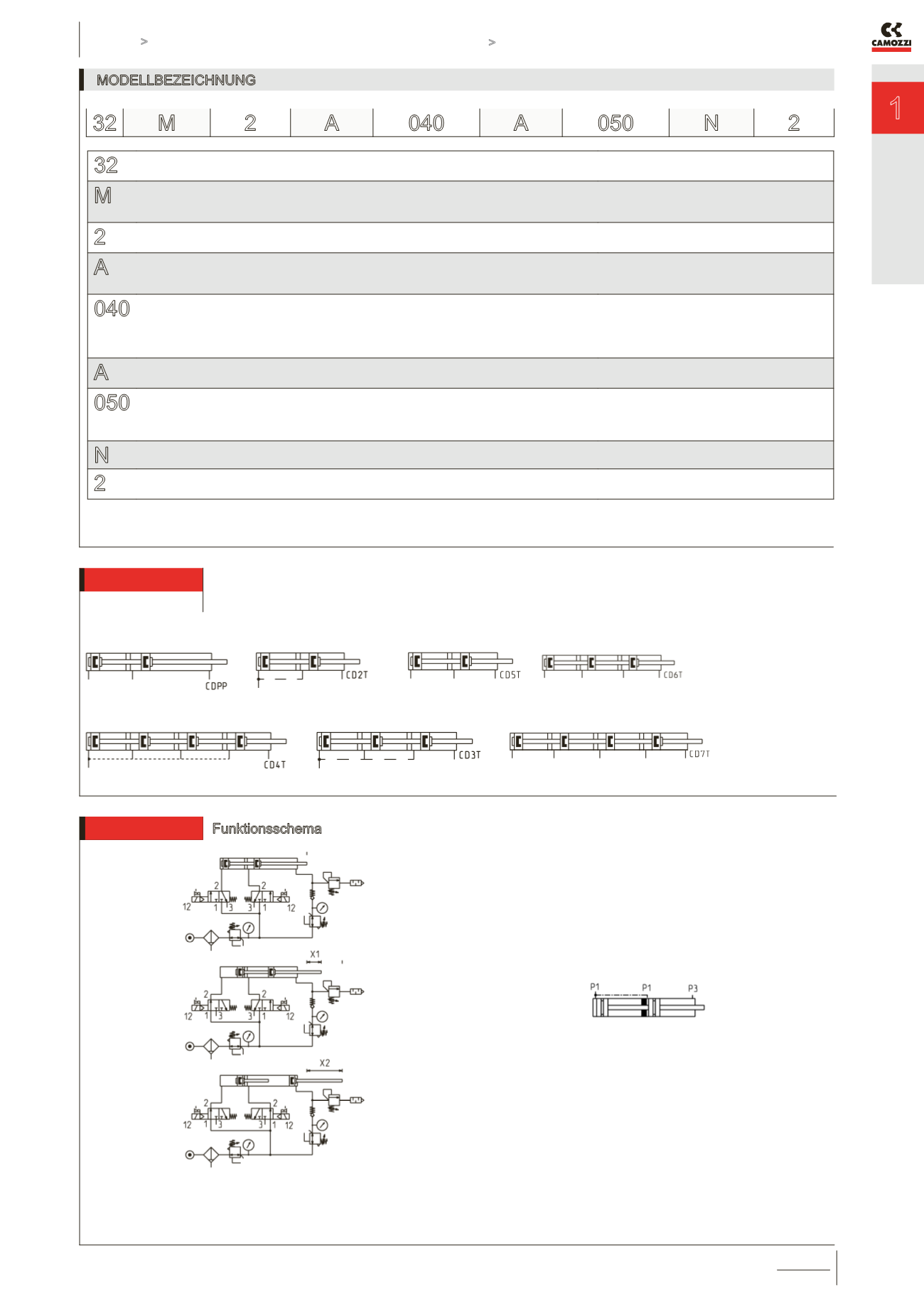

Kompaktzylinder Serie 32 Tandem- und Mehrstellungsversion

KATALOG

1

/1.31.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

MODELLBEZEICHNUNG

32

SERIE

Kompaktzylinder, magnetisch

M

BAUREIHE

M = Kolbenstangengewinde aussen, montiert mit Kolbenstangenmutter Mod. U

F = Kolbenstangengewinde innen

2

FUNKTION

2 = doppeltwirkend

PNEUMATIKSYMBOLE

CDPP

A

WERKSTOFFE

A = Kopf, Deckel, Profilrohr AL eloxiert - Kolben AL eloxiert

Kolbenstangendichtung, Kopf-/Deckeldichtung und Kolbendichtung PU

040

KOLBENDURCHMESSER

025 = 25 mm

040 = 40 mm

063 = 63 mm

100 = 100 mm

CD5T, CD6T, CD7T

CD5T, CD6T, CD7T

CD2T, CD3T, CD4T

CD5T, CD6T, CD7T

A

BEFESTIGUNGSART

A = Standard

050

HUB in mm

- Tandem-Hub in mm

- Mehrstellungshübe X1 mm/X2 mm. Hub ohne davorgestellte 0 angeben

(siehe Funktionsschema)

N

Tandem - und Mehrstellungsversion

2

(nur bei Tandem)

2 = 2-fach

32 M 2

A 040

A 050

N 2

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.

6512

Funktionsschema

Mehrstellungsversion

Beispiel: 32M2A040A25/75N

X1=25 X2=75 mm

Tandemversion

Beispiel: 32M2A040A050N2

Hub 50 mm
