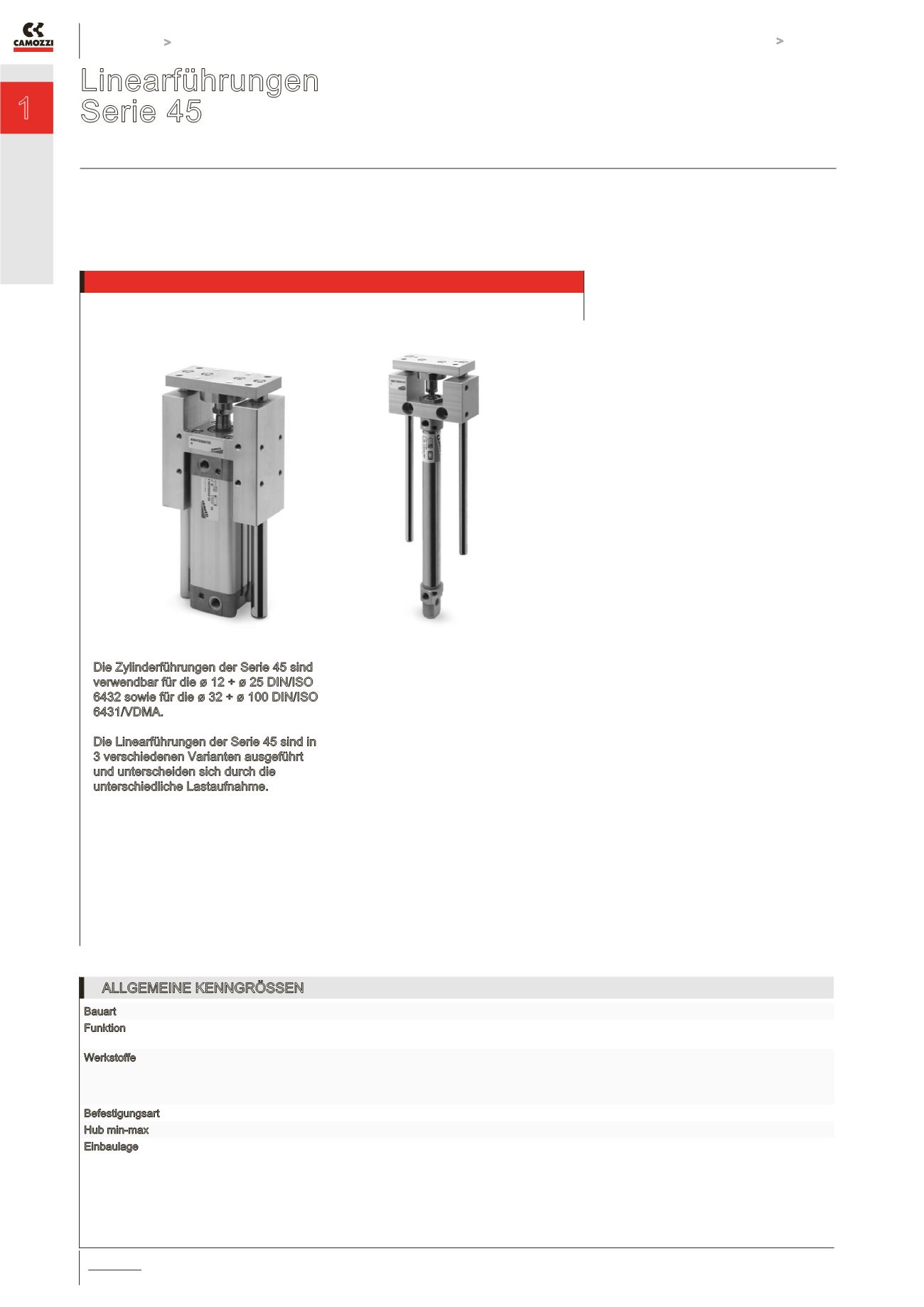

Linearführungen Serie 45
ANTREIBEN >
KATALOG
>
Version 8.8
/1.35.01
1
ANTREIBEN
Linearführungen
Serie 45
Für Zylinder DIN/ISO 6432 - ø 12, 16, 20, 25 mm
Für Zylinder DIN/ISO 6431 - ø 32, 40, 50, 63, 80, 100 mm
Die Zylinderführungen der Serie 45 sind
verwendbar für die ø 12 ÷ ø 25 DIN/ISO
6432 sowie für die ø 32 ÷ ø 100 DIN/ISO
6431/VDMA.
Die Linearführungen der Serie 45 sind in
3 verschiedenen Varianten ausgeführt
und unterscheiden sich durch die
unterschiedliche Lastaufnahme.
Die Führungen Typ UT und HT sind
mit Gleitlagern selbstschmierend
ausgestattet, die Führung HB verfügt
über Kugelbuchsen.
Es empfiehlt sich, entsprechend der
Diagramme, die maximale Last in
Funktion zum Hub fest-
zulegen. Hier gilt, je kürzer der
Hub, desto mehr Last kann von der
Linearführung aufgenommen werden.
»
»
Verwendbar mit VDMA/
ISO Zylinder
»
»
Verfügbar mit
Bronzegleitlager oder
Kugelbuchsen
ALLGEMEINE KENNGRÖSSEN
Bauart
U und H Ausführung
Funktion
Mod. 45NUT und 45NHT: ohne Schmierung
Mod. 45NHB mit Schmierung, gemäß DIN 51825, Code KP2G-20
Werkstoffe
Körper: AL eloxiert
Führungsstangen: Edelstahl 1.4028 gerollt für 45UT + 45HT - Führungsstangen Stahl gehärtet C50 für 45HB
Befestigung Kolbenstange: Edelstahl 1.4305
Jochplatte: AL eloxiert
Befestigungsart Mit 4 Schrauben am Zylinderkopf
Hub min-max Siehe Diagramme
Einbaulage Beliebig
