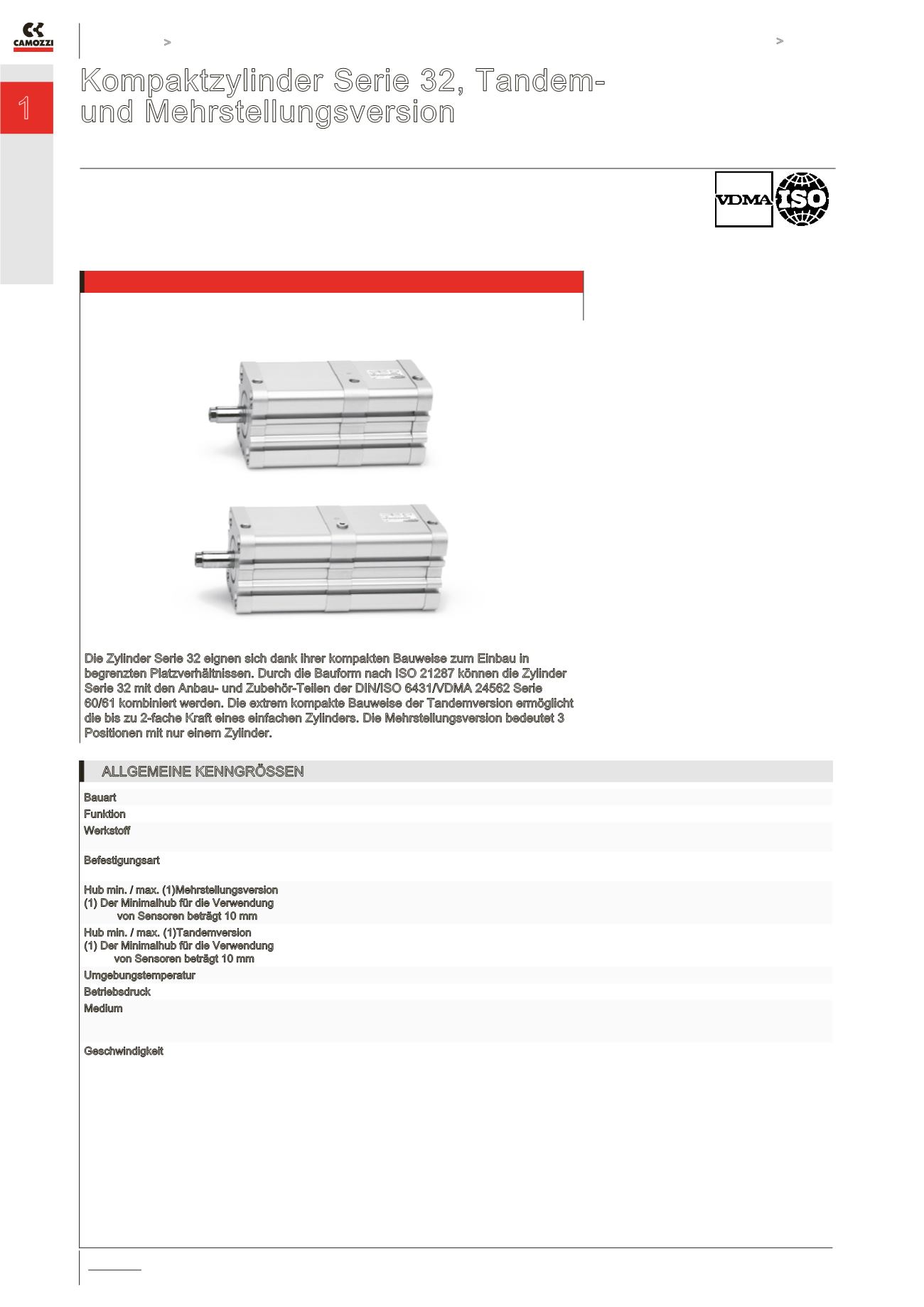

Kompaktzylinder Serie 32 Tandem- und Mehrstellungsversion
ANTREIBEN >
KATALOG
>
Version 8.8
/1.31.01
1
ANTREIBEN
Kompaktzylinder Serie 32, Tandem-
und Mehrstellungsversion
Doppeltwirkend, Magnetversion, ø 25, 40, 63, 100 mm, ISO 21287
Die Zylinder Serie 32 eignen sich dank ihrer kompakten Bauweise zum Einbau in
begrenzten Platzverhältnissen. Durch die Bauform nach ISO 21287 können die Zylinder
Serie 32 mit den Anbau- und Zubehör-Teilen der DIN/ISO 6431/VDMA 24562 Serie
60/61 kombiniert werden. Die extrem kompakte Bauweise der Tandemversion ermöglicht
die bis zu 2-fache Kraft eines einfachen Zylinders. Die Mehrstellungsversion bedeutet 3
Positionen mit nur einem Zylinder.
»
»
Kompakt und platzsparend
»
»
Viele verschiedene Modelle
und Abmessungen
»
»
ISO 21287-Konformität
ALLGEMEINE KENNGRÖSSEN
Bauart
Kompakt, Profilrohr
Funktion
Doppeltwirkend, Magnetversion
Werkstoff
Köpfe und Rohr AL eloxiert, Kolbenstange Edelstahl gerollt 1.4305,
Kolben AL eloxiert, Kolbenstangen, Kopf-/Deckel und Kolbendichtung aus PU
Befestigungsart
Gewinde in Kopf-/Deckel
Flansch, Fußbefestigung, Schwenkgelenk
Hub min. / max. (1)Mehrstellungsversion
(1) Der Minimalhub für die Verwendung
von Sensoren beträgt 10 mm
Serie 32F, 32M Ø 25 = 5-300 mm
Serie 32F, 32M Ø 40 - 63 = 5-400 mm
Serie 32F, 32M Ø 100 = 5-500 mm
Hub min. / max. (1)Tandemversion
(1) Der Minimalhub für die Verwendung
von Sensoren beträgt 10 mm
Serie 32F, 32M Ø 25 = 5-80 mm
Serie 32F, 32M Ø 40 - 63 - 100 = 5-100 mm
Umgebungstemperatur
0°C ÷ 80°C (getrocknete Luft -20°C)
Betriebsdruck
1 ÷ 10 bar
Medium
Gefilterte, ölfreie Luft;
im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Geschwindigkeit
10 ÷ 1000 mm\sec (ohne Last)
Zylinderkräfte/Luftverbrauch: siehe ANHANG 3.03+3.04, Zuordnung Sensoren: siehe Seite 1/9.20 01
