Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Wegeventile Serie CFB

ANSTEUERN >

KATALOG

>

Version 8.8

/1.30.07

2

ANSTEUERN

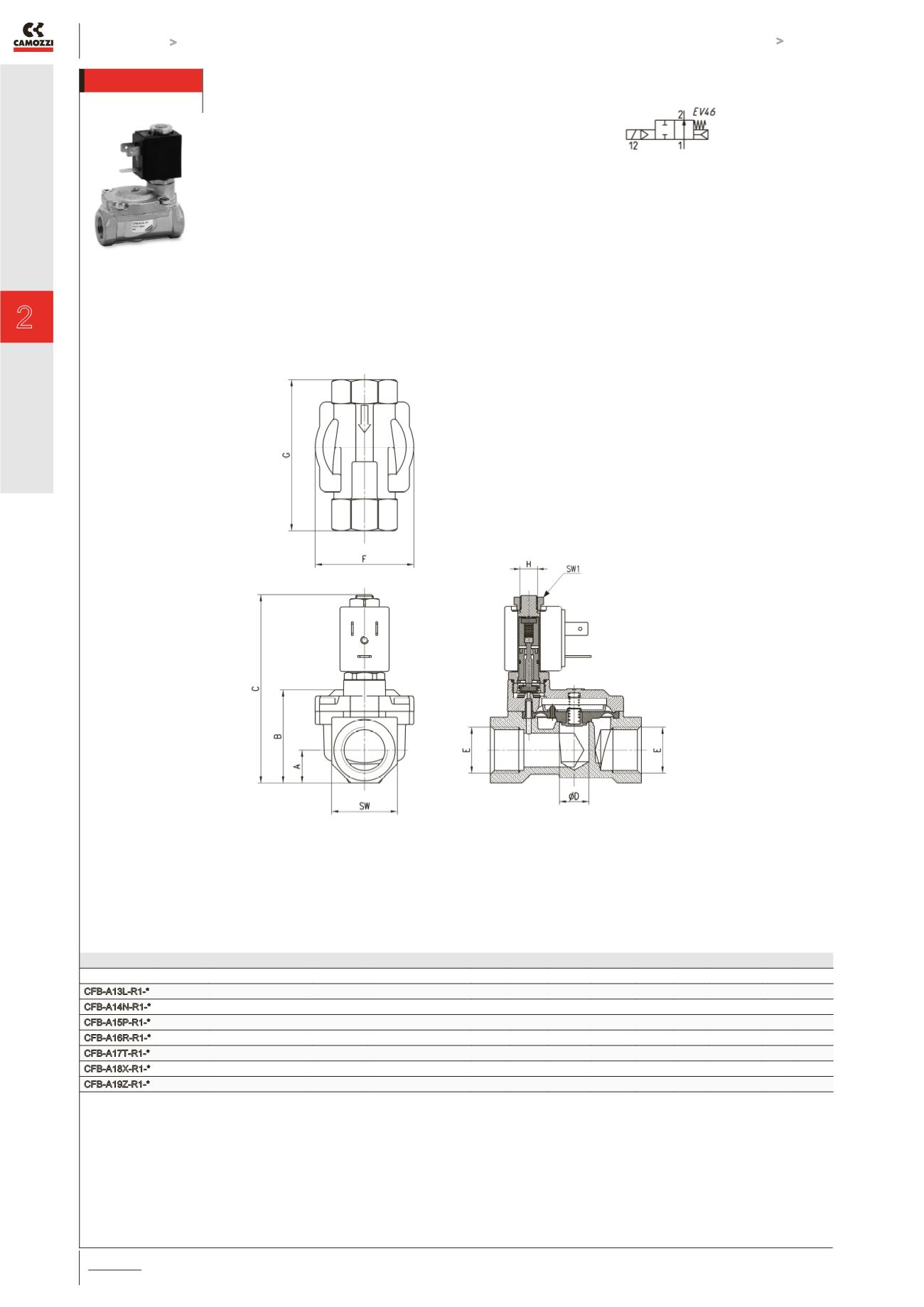

2/2-Wegeventile NO, vorgesteuerte Membranventile

Bei diesen vorgesteuerten Elektromagnetventilen

wird die Membrane durch eine Druckdifferenz

betätigt. Sie eignen sich bei hohen Durchflüssen

und relativ geringen Medien-Drücken.

Anschlüsse G3/8” - G2”.

Standardmembrane in NBR, FKM oder EPDM auf

Anfrage.

PRODUKTÜBERSICHT

Mod.

Funktion Nennweite ØD (mm)

Kv (m³/h)

Druck min-max (bar)

A

B

C

E

F

G

H SW SW1

CFB-A13L-R1-* 2/2 NO

11.5

1.7

0.1 ÷ 15 [ AC / DC ]

12 32.5 78.5 G3/8 41.9 57 M8x0.75 24 13.5

CFB-A14N-R1-* 2/2 NO

13.5

3.8

0.1 ÷ 15 [ AC / DC ]

15 39.7 85.7 G1/2

45

69 M8x0.75 30 13.5

CFB-A15P-R1-* 2/2 NO

18

5

0.2 ÷ 15 [ AC / DC ]

18 46.5 92.7 G3/4 54.4 74 M8x0.75 36 13.5

CFB-A16R-R1-* 2/2 NO

26

11

0.2 ÷ 12 [ AC / DC ]

22.5 59.8 104.5

G1

71

93 M8x0.75 45 13.5

CFB-A17T-R1-* 2/2 NO

32

17

0.4 ÷ 12 [ AC / DC ]

27.5 73.5 130 G1 1/4 86.6 111

G1/8

55 14

CFB-A18X-R1-* 2/2 NO

45

27

0.4 ÷ 10 [ AC / DC ]

31

85 138.3 G1 1/2 110 138

G1/8

62 14

CFB-A19Z-R1-* 2/2 NO

50

36

0.4 ÷ 10 [ AC / DC ]

37.5 98.8 152

G2

110 145

G1/8

75 14

ERKLÄRUNG ZUR TABELLE

* = Spulenauswahl siehe Seite 2/1.30.03.
