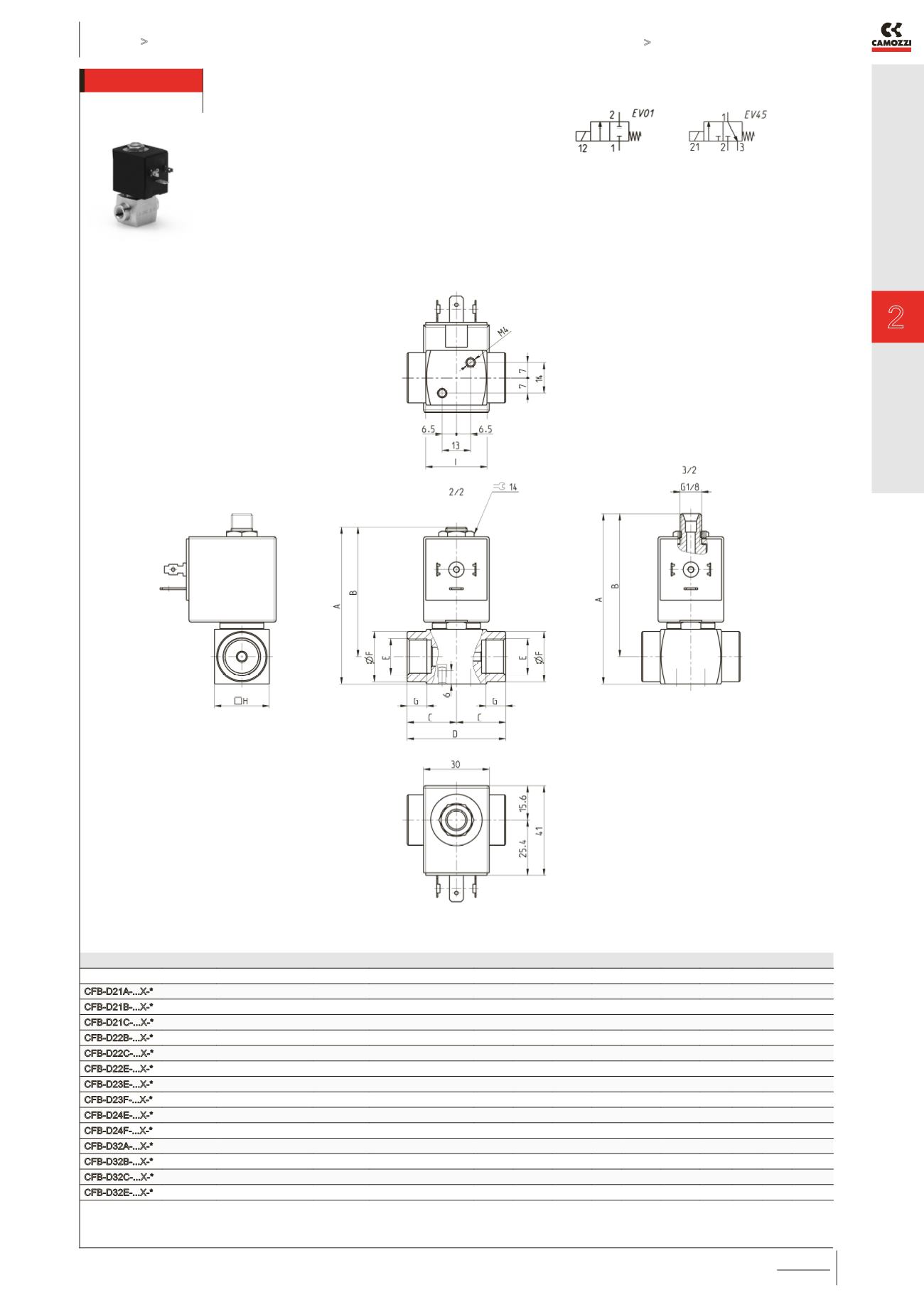

Wegeventile Serie CFB Edelstahl
KATALOG
2
/1.31.03
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
2/2-, 3/2-Wegeventil NC
Der Einsatz dieser direktgesteuerten Sitzventile G
1/8” - G1/2” erfordert keinen Eingangsdruck.
PRODUKTÜBERSICHT
Mod.
Funktion Nennweite Ø (mm)
Kv (m³/h)
Druck min-max (bar)
A
B
C D E
F
G H I
CFB-D21A-...X-*
2/2 NC
1.5
0.08
0 ÷ 25
71.7 59.2 21 42 G1/8 15
8 25 29 EV01
CFB-D21B-...X-*
2/2 NC
2
0.10
0 ÷ 22
71.7 59.2 21 42 G1/8 15
8 25 29 EV01
CFB-D21C-...X-*
2/2 NC
2.5
0.14
0 ÷ 15
71.7 59.2 21 42 G1/8 15
8 25 29 EV01
CFB-D22B-...X-*
2/2 NC
2
0.10
0 ÷ 22
71.7 59.2 21 42 G1/4 18
8 25 28 EV01
CFB-D22C-...X-*
2/2 NC
2.5
0.14
0 ÷ 15
71.7 59.2 21 42 G1/4 18
8 25 28 EV01
CFB-D22E-...X-*
2/2 NC
3
0.18
0 ÷ 10
71.7 59.2 21 42 G1/4 18
8 25 28 EV01
CFB-D23E-...X-*
2/2 NC
3
0.18
0 ÷ 10
71.7 59.2 22.5 45 G3/8 23 9.5 25 28 EV01
CFB-D23F-...X-*
2/2 NC
4
0.28
0 ÷ 6
71.7 59.2 22.5 45 G3/8 23 9.5 25 28 EV01
CFB-D24E-...X-*
2/2 NC
3
0.18
0 ÷ 10
76.7 61.7 24.5 49 G1/2 27.5 11 30 31 EV01
CFB-D24F-...X-*
2/2 NC
4
0.28
0 ÷ 6
76.7 61.7 24.5 49 G1/2 27.5 11 30 31 EV01
CFB-D32A-...X-*
3/2 NC
1.5
0.08
0÷13
77.8 65.3 21 42 G1/4 18
8 25 28 EV45
CFB-D32B-...X-*
3/2 NC
2
0.1
0÷9
77.8 65.3 21 42 G1/4 18
8 25 28 EV45
CFB-D32C-...X-*
3/2 NC
2.5
0.14
0÷5.5
77.8 65.3 21 42 G1/4 18
8 25 28 EV45
CFB-D32E-...X-*
3/2 NC
3
0.18
0÷4
77.8 65.3 21 42 G1/4 18
8 25 28 EV45
ERKLÄRUNG ZUR TABELLE
* = Spulenauswahl siehe Spulenauswahl-Tabelle
