2/2-, 3/2-Wegeventile Serie 8

KATALOG

2

/2.04.05

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

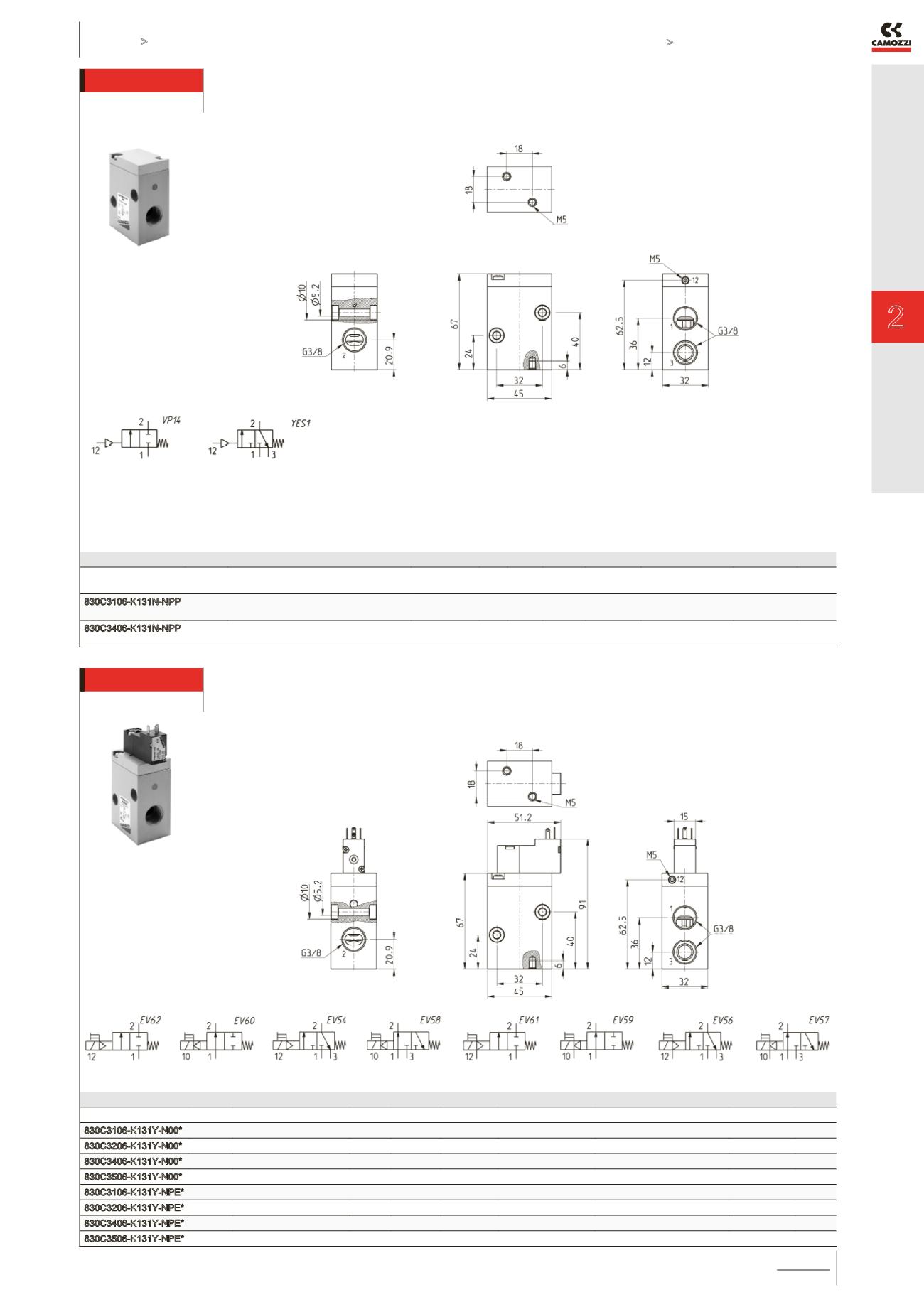

2/2-, 3/2-Wegeventil NC und NO, pneumatisch, Baugröße 3

PRODUKTÜBERSICHT

Mod.

Funktion

Pneumatischer

Anschluss

Ø

(mm)

kv

(l/min)

Qn

(Nl/min)

Min÷max

Druck (bar)

Min÷max

Vorsteuerdruck (bar)

Vorsteuerung Symbol

830C3106-K131N-NPP 2/2 NC (für die NO-Funktion ist ein kontinuierlicher

Vorsteuerdruck notwendig)

G3/8

9.0 23 1480

0 ÷ 6

3 ÷ 6

extern

VP14

830C3406-K131N-NPP 3/2 NC (für die NO-Funktion ist ein kontinuierlicher

Vorsteuerdruck notwendig)

G3/8

9.0 23 1480

0 ÷ 6

3 ÷ 6

extern

YES1

2/2-, 3/2-Wegeventil NC und NO, elektropneumatisch, Baugröße 3

PRODUKTÜBERSICHT

Mod.

Funktion Pneumatischer Anschluss Ø (mm) Kv (l/min) Qn (Nl/min) Min÷max Druck (bar) Min÷max Vorsteuerdruck (bar) Vorsteuerung Symbol

830C3106-K131Y-N00* 2/2 NC

G3/8

9.0

23

1480

3 ÷ 6

-

intern

EV62

830C3206-K131Y-N00* 2/2 NO

G3/8

9.0

23

1480

3 ÷ 6

-

intern

EV60

830C3406-K131Y-N00* 3/2 NC

G3/8

9.0

23

1480

3 ÷ 6

-

intern

EV54

830C3506-K131Y-N00* 3/2 NO

G3/8

9.0

23

1480

3 ÷ 6

-

intern

EV58

830C3106-K131Y-NPE* 2/2 NC

G3/8

9.0

23

1480

0 ÷ 6

3 ÷ 6

extern

EV61

830C3206-K131Y-NPE* 2/2 NO

G3/8

9.0

23

1480

0 ÷ 6

3 ÷ 6

extern

EV59

830C3406-K131Y-NPE* 3/2 NC

G3/8

9.0

23

1480

0 ÷ 6

3 ÷ 6

extern

EV56

830C3506-K131Y-NPE* 3/2 NO

G3/8

9.0

23

1480

0 ÷ 6

3 ÷ 6

extern

EV57

* bitte gewünschten

elektrischen Anschluss

ergänzen (3A, 4A oder

7A) + Spannung (siehe

Modellbezeichnung)
