2/2-, 3/2-Wegeventile Serie 8
ANSTEUERN >
KATALOG
>
Version 8.8
/2.04.02
2
ANSTEUERN

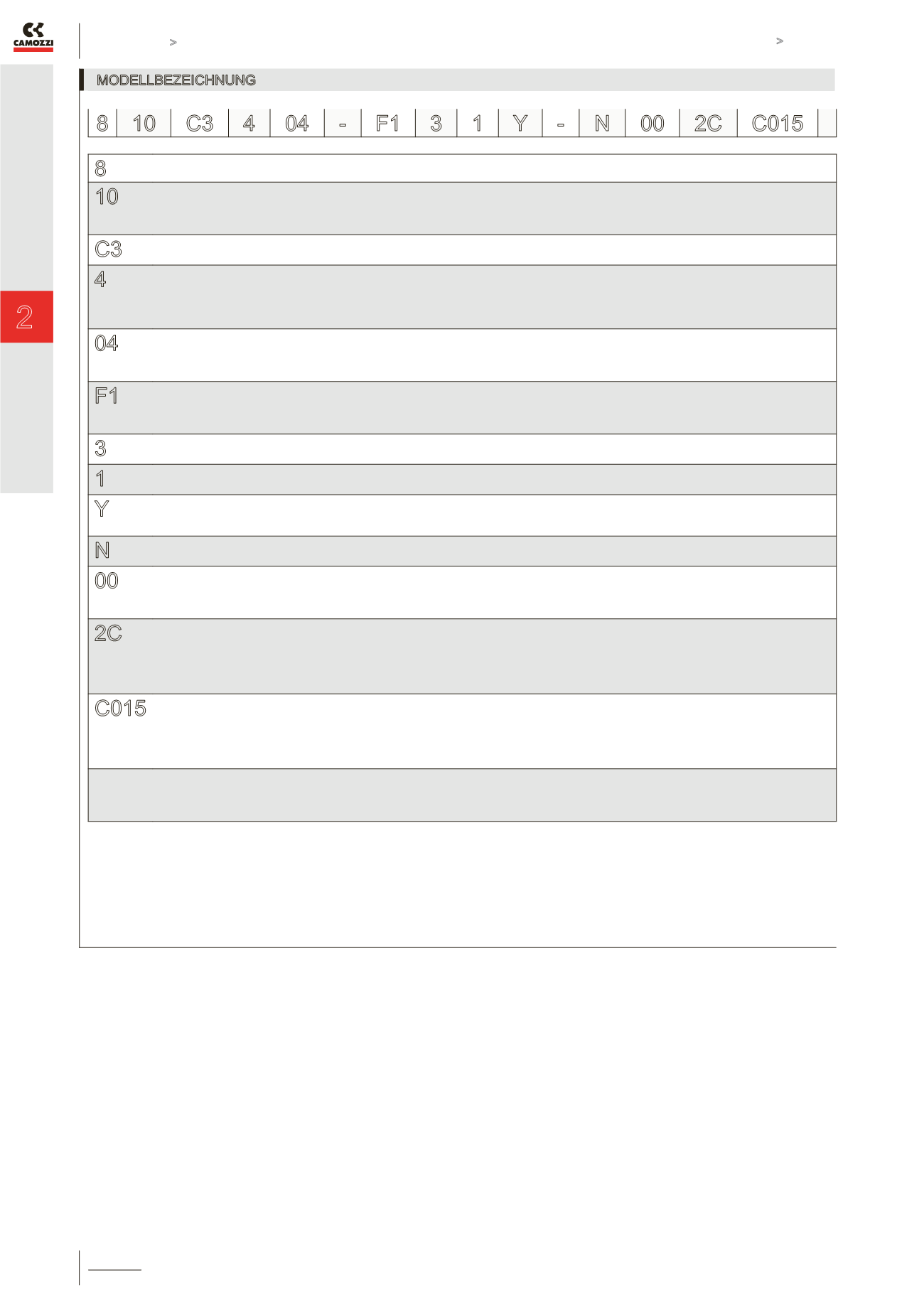

MODELLBEZEICHNUNG
8 10 C3 4 04 - F1 3 1 Y - N 00 2C C015
8
SERIE
10
BAUGRÖSSE:
10 = Baugröße 1
20 = Baugröße 2
30 = Baugröße 3
C3
VENTILKÖRPER:
C3 = mit Anschlussgewinden
4
FUNKTION:
1 = 2/2-Wege NC
2 = 2/2-Wege NO
4 = 3/2-Wege NC
5 = 3/2-Wege NO
04
PNEUMATISCHE ANSCHLÜSSE:
04 = G1/8 (Baugröße 1)
05 = G1/4 (Baugröße 2)
06 = G3/8 (Baugröße 3)
F1
NENNWEITE:
F1 = 5.0 mm (Baugröße 1)
G7 = 6.6 mm (Baugröße 2)
K1 = 9.0 mm (Baugröße 3)
3
WERKSTOFF DICHTUNGEN:
3 = FKM
1
WERKSTOFF KÖRPER:
1 = Aluminium
Y
HANDHILFSBETÄTIGUNG:
N = ohne
Y = monostabil
N
ANBAUTEILE:
N = ohne
00
VORSTEUERUNG:
00 = elektropneumatisch, interne Vorsteuerung
PP = pneumatisch
PE = elektropneumatisch, externe Vorsteuerung
2C
ELEKTRISCHER ANSCHLUSS:
2C = Stecker KN 90° + Schutzbeschaltung + LED (Baugröße 1)
2F = Stecker KN vorne + Schutzbeschaltung + LED (Baugröße 1)
3A = Stecker DIN EN 175 301-803-C (8 mm)
4A = Stecker Industriestandard (9.4 mm)
7A = Kabel - Länge 300 mm (Baugröße 2 - 3)
C015
SPANNUNG - STROMAUFNAHME:
C012 = 12 V DC 1.3/0.25 W (Baugröße 1)
C014 = 24 V DC 1.3/0.25 W (Baugröße 1)
C020 = 12 V DC 2 W (Baugröße 2 - 3)
C023 = 24 V DC 2 W (Baugröße 2 - 3)
C025 = 48 V DC 2 W (Baugröße 2 - 3)
VERSION:
= Standard
OX1 = Sauerstoff(Restpartikel < 550 mg/m²)
OX2 = Sauerstoff(Restpartikel < 33 mg/m²)
