2/2-, 3/2-Wegeventile Serie 8
ANSTEUERN >
KATALOG
>
Version 8.8
/2.04.04
2
ANSTEUERN

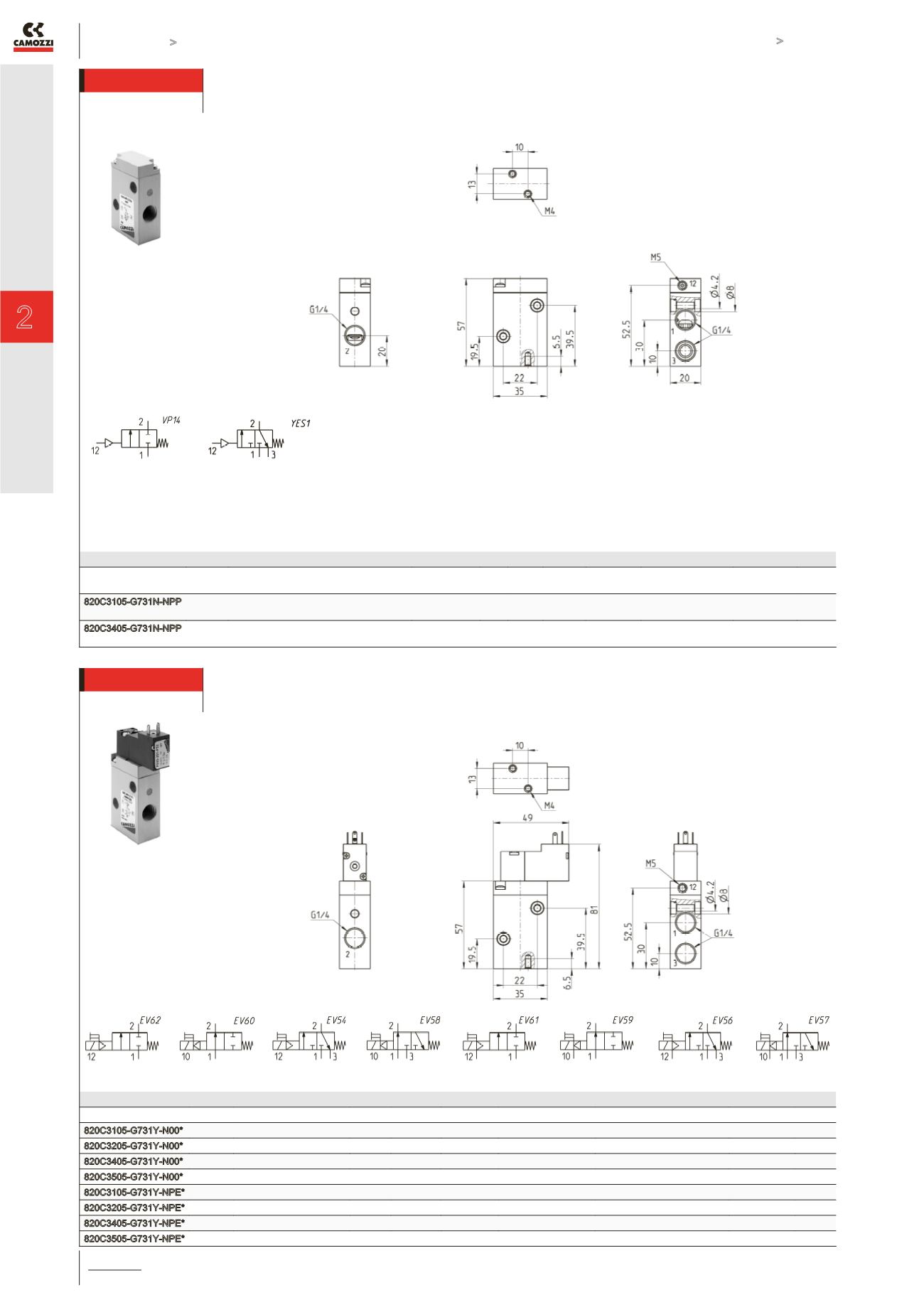

2/2-, 3/2-Wegeventil NC und NO, pneumatisch, Baugröße 2
PRODUKTÜBERSICHT
Mod.
Funktion
Pneumatischer
Anschluss
Ø
(mm)
kv
(l/min)
Qn
(Nl/min)
Min÷max
Druck (bar)
Min÷max
Vorsteuerdruck (bar)
Vorsteuerung Symbol
820C3105-G731N-NPP 2/2 NC (für die NO-Funktion ist ein kontinuierlicher
Vorsteuerdruck notwendig)
G1/4
6.6 12.5 800
0 ÷ 6
3 ÷ 6
extern
VP14
820C3405-G731N-NPP 3/2 NC (für die NO-Funktion ist ein kontinuierlicher
Vorsteuerdruck notwendig)
G1/4
6.6 12.5 800
0 ÷ 6
3 ÷ 6
extern
YES1
2/2-, 3/2-Wegeventil NC und NO, elektropneumatisch, Baugröße 2
PRODUKTÜBERSICHT
Mod.
Funktion Pneumatischer Anschluss Ø (mm) Kv (l/min) Qn (Nl/min) Min÷max Druck (bar) Min÷max Vorsteuerdruck (bar) Vorsteuerung Symbol
820C3105-G731Y-N00* 2/2 NC
G1/4
6.6
12.5
800
3 ÷ 6
-
intern
EV62
820C3205-G731Y-N00* 2/2 NO
G1/4
6.6
12.5
800
3 ÷ 6
-
intern
EV60
820C3405-G731Y-N00* 3/2 NC
G1/4
6.6
12.5
800
3 ÷ 6
-
intern
EV54
820C3505-G731Y-N00* 3/2 NO
G1/4
6.6
12.5
800
3 ÷ 6
-
intern
EV58
820C3105-G731Y-NPE* 2/2 NC
G1/4
6.6
12.5
800
0 ÷ 6
3 ÷ 6
extern
EV61
820C3205-G731Y-NPE* 2/2 NO
G1/4
6.6
12.5
800
0 ÷ 6
3 ÷ 6
extern
EV59
820C3405-G731Y-NPE* 3/2 NC
G1/4
6.6
12.5
800
0 ÷ 6
3 ÷ 6
extern
EV56
820C3505-G731Y-NPE* 3/2 NO
G1/4
6.6
12.5
800
0 ÷ 6
3 ÷ 6
extern
EV57
* bitte gewünschten
elektrischen Anschluss
ergänzen (3A, 4A oder
7A) + Spannung (siehe
Modellbezeichnung)
