Ventile Serie GSCU, GMCU, GSCO und GMCO ANSTEUERN > KATALOG > Version 8.8
/7.15.01 2
ANSTEUERN

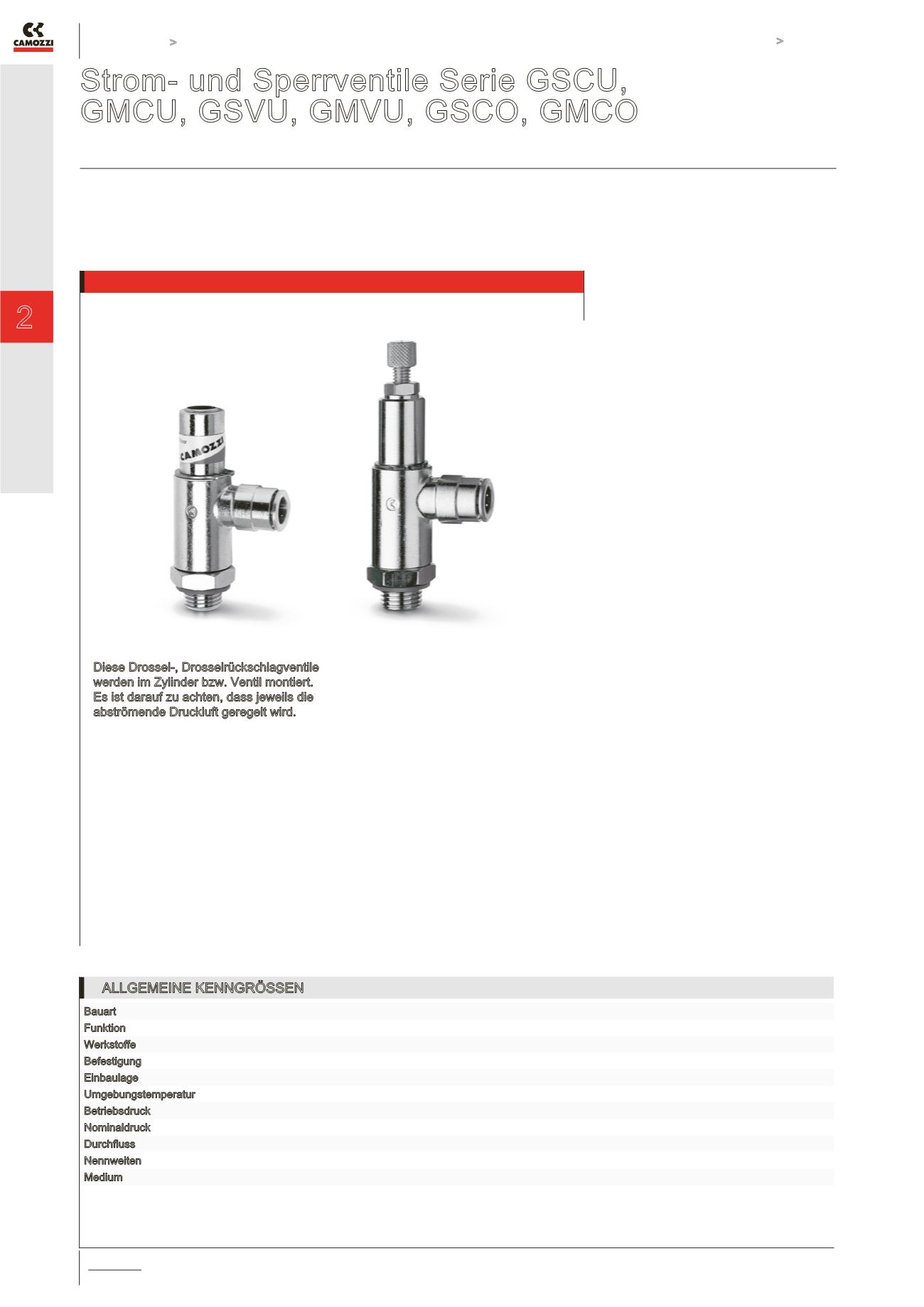

Strom- und Sperrventile Serie GSCU,
GMCU, GSVU, GMVU, GSCO, GMCO
Drossel-, Drosselrückschlagventile
Anschlüsse M5, G1/8” und G1/4”
Hohlschraubenausführung, Steckanschluss ø 3, 6, 8, 10 mm
Nennweite ø 1,5 - 3,5 - 5 mm
Diese Drossel-, Drosselrückschlagventile
werden im Zylinder bzw. Ventil montiert.
Es ist darauf zu achten, dass jeweils die
abströmende Druckluft geregelt wird.
ALLGEMEINE KENNGRÖSSEN
Bauart Drehspindelventil
Funktion Drossel-, Drosselrückschlagventil
Werkstoffe Körper und Einstellschraube M5 Edelstahl, 1/8” - 1/4” - 3/8” - 1/2” Messing, Dichtungen NBR
Befestigung Mit Aussengewinde in Zylinder, Ventile
Einbaulage Beliebig
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft -20°C)
Betriebsdruck 1 ÷ 10 bar
Nominaldruck 6 bar
Durchfluss Siehe Diagramm
Nennweiten M5 = 1,5 mm - G1/8” = 2 mm - G1/4” = 4 mm G3/8” = 7 mm - G1/2” = 12 mm
Medium Gefilterte Druckluft
