Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Digitale Proportionalventile Serie LR

ANSTEUERN >

KATALOG

>

Version 8.8

/15.32.03

2

ANSTEUERN

LEGENDE:

P = Druck (bar)

F = Durchfluss (Nl/min)

Pa = Eingangsdruck (bar)

ANTWORTZEIT BEI STEUERSIGNAL 0-100 % NACH NORM ISO 10094-2

Ohne Volumen Volumen 0,5 l Volumen 2 l

Belüftung [ms]

24

313

1841

Entlüftung [ms]

35

663

3640

Druckabbau: Ventil mit Sollwert = 0% und geregeltem Druck = 0 bar

Druckaufbau: Ventil mit Sollwert = 100 % und geregeltem Druck = Maximaldruck (Beispiel: 10 bar, 1 bar oder 250 mbar)

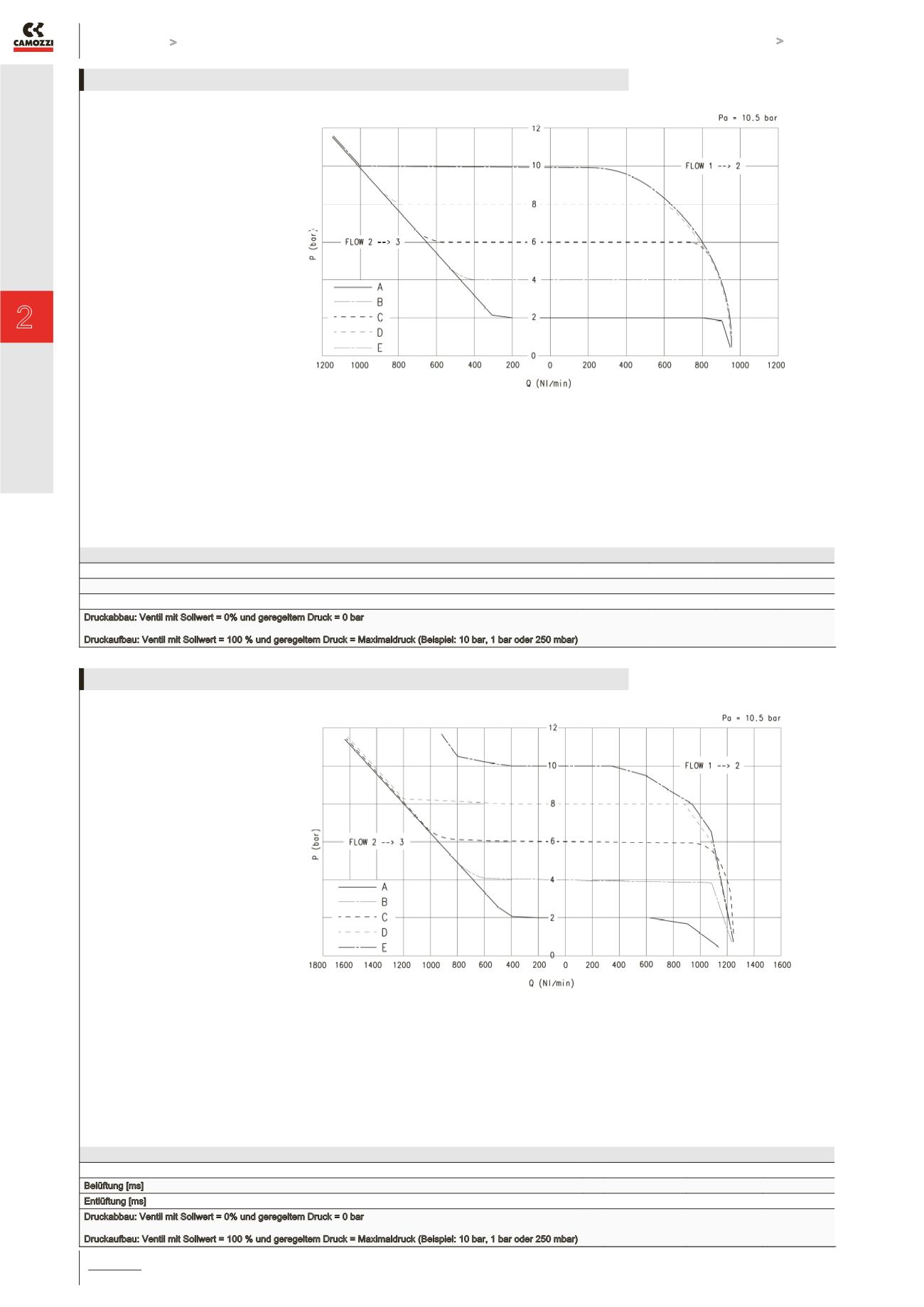

DURCHFLUSS DIAGRAMM VENTIL LRPD2-34

LEGENDE:

P = Druck (bar)

F = Durchfluss (Nl/min)

Pa = Eingangsdruck (bar)

ANTWORTZEIT BEI STEUERSIGNAL 0-100 % NACH NORM ISO 10094-2

Ohne Volumen Volumen 0,5 l

Volumen 2 l

Belüftung [ms]

20

263

1560

Entlüftung [ms]

32

357

1905

Druckabbau: Ventil mit Sollwert = 0% und geregeltem Druck = 0 bar

Druckaufbau: Ventil mit Sollwert = 100 % und geregeltem Druck = Maximaldruck (Beispiel: 10 bar, 1 bar oder 250 mbar)

DURCHFLUSS DIAGRAMM VENTIL LRPD2-36
