Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

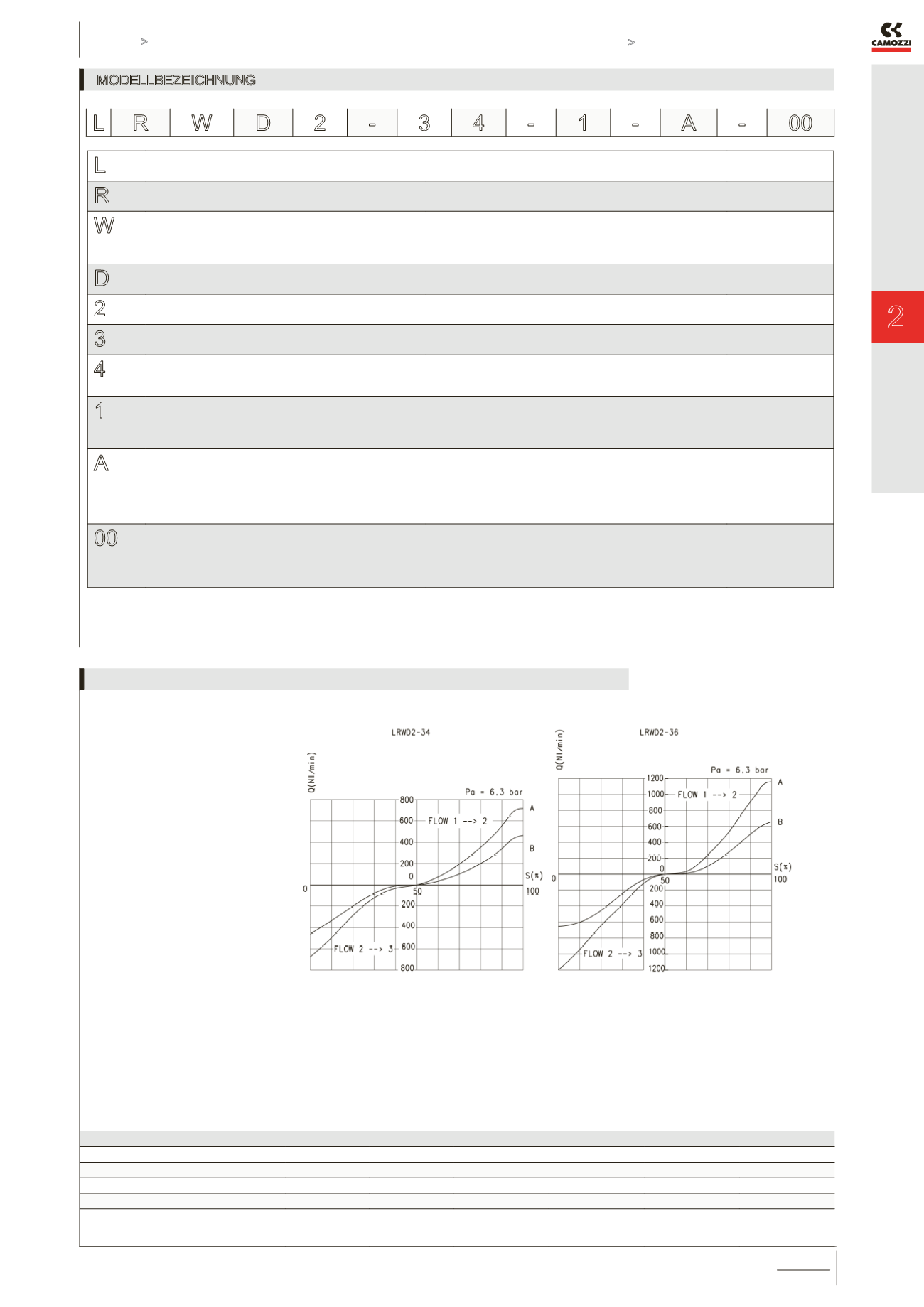

Digitale Proportionalventile Serie LR

KATALOG

2

/15.32.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

MODELLBEZEICHNUNG

L

SERIE:

L = Servoventil

R

KONSTRUKTIONSPRINZIP:

R = Drehschieber

W

REGELGRÖSSE:

W = Durchfluss

P = Druck

X = Position

D

ELEKTRONIK:

D = digital

2

BAUART:

2 = kompakt, DIN-Schiene

3

VENTILFUNKTION:

3 = 3/3-Wege

4

DURCHMESSER:

4 = 4 mm

6 = 6 mm

1

EINGANGSSIGNAL (Sollwert):

1 = +/- 10 V

2 = 0-10 V

3 = 0-20 mA

A

EINGANGSSIGNAL (Istwert):

2 = 0 - 10 V (nur LRPD2 und LRXD2)

4 = 0 - 5 V (nur LRPD2 und LRXD2)

5 = 4 - 20 mA (nur LRPD2 und LRXD2)

A = interner Encoder (nur LRWD2)

B = 1 bar (interner Sensor - nur LRPD2)

D = 10 bar (interner Sensor - nur LRPD2)

E = 250 mbar (interner Sensor - nur LRPD2)

F = +1/-1 bar (interner Sensor - nur LRPD2)

00

KABELLÄNGE:

00 = ohne Kabel

2F = Kabel 2m

2R = Kabel 2m 90°

5F = Kabel 5 m

5R = Kabel 5m 90°

L R W D 2 -

3 4 -

1 -

A -

00

A = Freier Durchfluss

B = ∆P1

Q = Durchfluss (Nl/min)

S = SET POINT (%)

Pa = Eingangsdruck (bar)

ANTWORTZEIT STEUERSIGNAL NACH NORM ISO 10094-2

AUSGANGSSIGNAL

-5% ÷ +5% +5% ÷ -5% -25% ÷ +25% +25% ÷ -25% -90% ÷ +90% +90% ÷ -90%

Zeit [ms] LRWD2-34

4

5

6

9

10

10

Zeit [ms] LRWD2-36

5

5

6

6

10

10

* Ventil geschlossen mit SET POINT = 0

Ventil offen mit SET POINT = +

Ventil entlüftet mit SET POINT = -

DURCHFLUSSDIAGRAMM VENTIL LRWD2-34 und LRWD2-36
