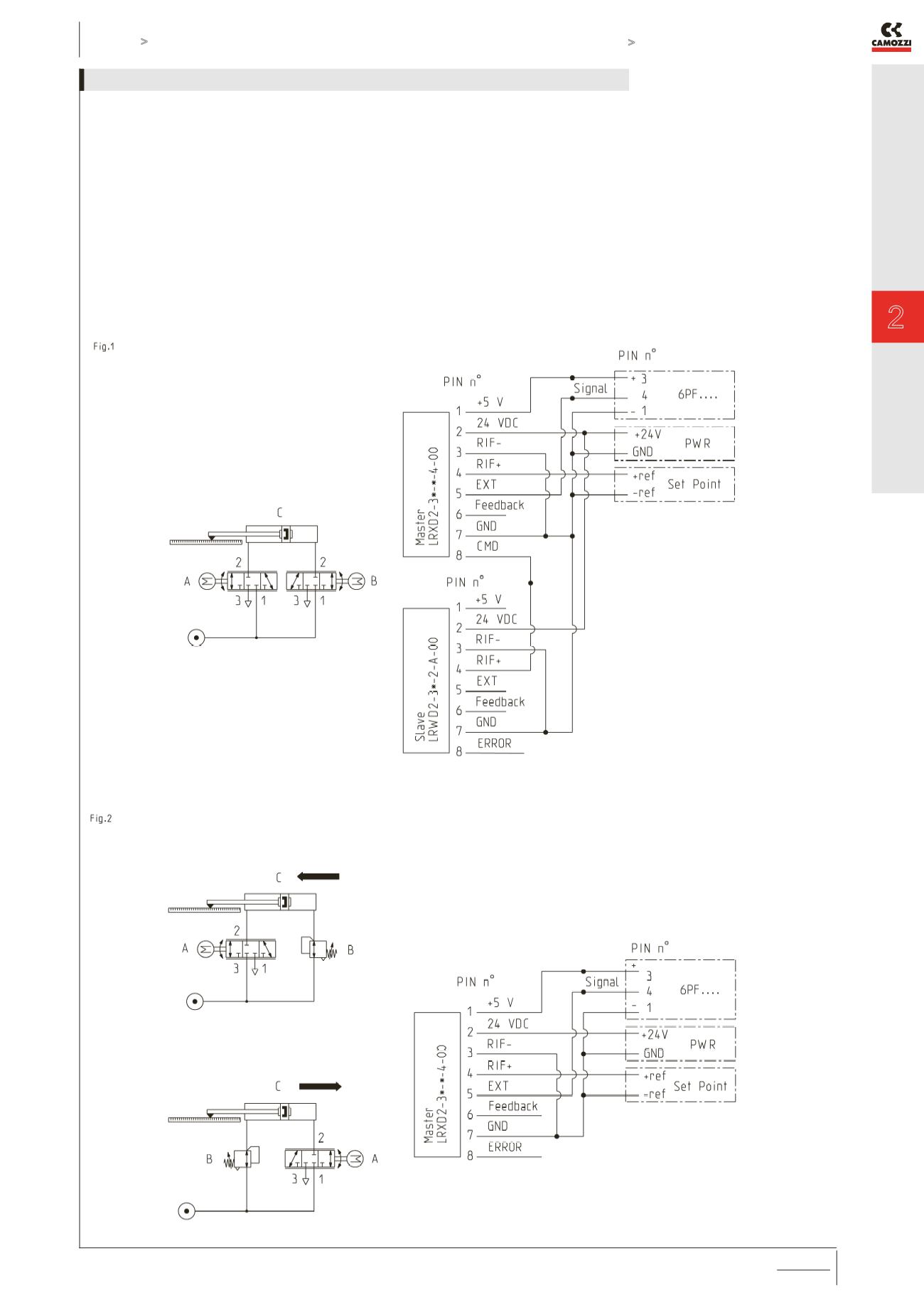

SERIE LRXD2 - PNEUMATISCHE UND ELEKTRISCHE INSTALLATION
LRXD2 sind Servoventile mit einem integrierten digitalen Regler zur präzisen Positionierung pneumatischer Zylinder. Die Ventile
enthalten ein patentiertes 3-Wege-Drehschieber-Ventil mit elektronischer Schieber-Stellungsregelung. Der servopneumatische Posi-
tionierregler ermöglicht geschlossene Regelkreise mit Hilfe von externen Weg-Messsystemen oder mittels des im Zylinder Typ 6PF
integrierten Weg-Messumformers. Die im Ventil integrierte Digital-Elektronik ermittelt aus dem Weg-Messsignal die zusätzlich für die
Regelung erforderlichen Messgrößen Geschwindigkeit und Beschleunigung.
LRXD2 als Master-Ventil stellt ein Ausgangssignal zur direkten Ansteuerung eines Slave-Ventils für die zweite Zylinderkammer zur
Verfügung.
Konfiguration zur Positionierung mit zwei Ventilen:
A = LRWD2-3*-2-A-00 - B = LRXD2-3*-*-4-00 – C = 6PF…..
Konfiguration zur Positionierung mit nur einem Ventil:
A = LRXD2-3*-*-4-00 - B = PR104-... – C = 6PF…..
