CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7
CONTROLE >
Série AP

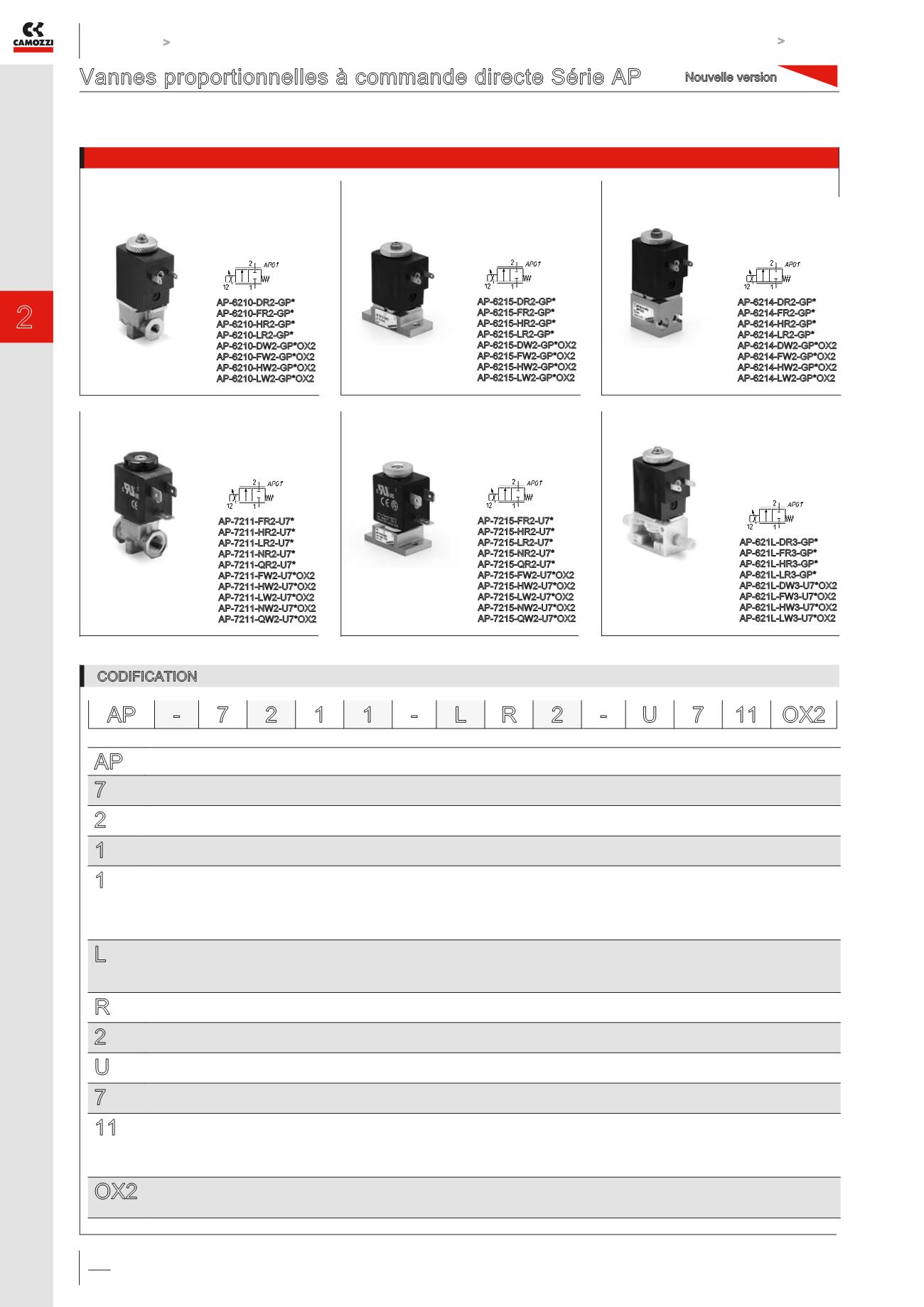

Vannes proportionnelles à commande directe Série AP
Electrovannes proportionnelles 2/2 voies
Normalement Fermé (NF). Tailles: 16, 22 mm
Corps avec sorties arrières et inférieures
AP
SERIE
7
CORPS:
6 = taille 16 mm - 7 = taille 22 mm
2
NOMBRE DE VOIES:
2 = 2 voies
1
FONCTION:
1 = NF
1
RACCORDEMENT:
0 = M5 (pour taille 16 mm seulement)
1 = G1/8 (pour taille 22 mm seulement)
L = embout cannelé (pour corps PVDF seulement, taille 16 mm)
4 = avec plan de pose arrière
5 = avec plan de pose inférieur
L
DIAMETRE NOMINAL:
D = 0.8 mm (pour taille 16 mm seulement) L = 1.6 mm
F = 1 mm
N = 2 mm (pour taille 22 mm seulement)
H = 1.2 mm
Q = 2.4 mm (pour taille 22 mm seulement)
R
MATERIAU JOINTS:
R = NBR - W = FKM
2
MATERIAU CORPS:
2 = Laiton - 3 = PVDF (pour taille 16 mm seulement)
U
MATERIAU RECOUVREMENT BOBINE:
G = PA (pour taille 16 mm seulement) - U = PET (pour taille 22 mm seulement)
7
DIMENSIONS BOBINES:
P = 16x26 DIN EN 175301-803-C (for size 16 mm only) - 7 = 22x22 DIN 43650 B (for size 22 mm only)
11
TENSION BOBINE:
H = 12 V DC 3 W (pour taille 16 mm seulement)
7 = 24 V DC 3 W (pour taille 16 mm seulement)
11 = 24 V DC 6.5 W (pour taille 22 mm seulement)
12 = 12 V DC 6.5 W (pour taille 22 mm seulement)
OX2
VERSION:
OX2 = version avec certification ASTM G93-03 Certification Niveau B (Joints FKM seulement)
= version NBR non certifiée
CODIFICATION
AP -
7 2 1 1 -
L R 2 - U 7 11 OX2
Mod. AP-6214-DR2-GP*
AP-6214-FR2-GP*
AP-6214-HR2-GP*
AP-6214-LR2-GP*
AP-6214-DW2-GP*OX2
AP-6214-FW2-GP*OX2
AP-6214-HW2-GP*OX2
AP-6214-LW2-GP*OX2
* = choisir la bobine souhaitée
Mod. AP-6210-DR2-GP*
AP-6210-FR2-GP*
AP-6210-HR2-GP*
AP-6210-LR2-GP*
AP-6210-DW2-GP*OX2
AP-6210-FW2-GP*OX2
AP-6210-HW2-GP*OX2
AP-6210-LW2-GP*OX2
Taille 16 mm
Taille 16 mm avec plan de pose inférieur
Taille 16 mm avec plan de pose arrière
Mod. AP-7215-FR2-U7*
AP-7215-HR2-U7*
AP-7215-LR2-U7*
AP-7215-NR2-U7*
AP-7215-QR2-U7*
AP-7215-FW2-U7*OX2
AP-7215-HW2-U7*OX2
AP-7215-LW2-U7*OX2
AP-7215-NW2-U7*OX2
AP-7215-QW2-U7*OX2
Mod. AP-7211-FR2-U7*
AP-7211-HR2-U7*
AP-7211-LR2-U7*
AP-7211-NR2-U7*
AP-7211-QR2-U7*
AP-7211-FW2-U7*OX2
AP-7211-HW2-U7*OX2
AP-7211-LW2-U7*OX2
AP-7211-NW2-U7*OX2
AP-7211-QW2-U7*OX2
Taille 22 mm
Taille 22 mm avec plan de pose inférieur
Mod. AP-6215-DR2-GP*
AP-6215-FR2-GP*
AP-6215-HR2-GP*
AP-6215-LR2-GP*
AP-6215-DW2-GP*OX2
AP-6215-FW2-GP*OX2
AP-6215-HW2-GP*OX2
AP-6215-LW2-GP*OX2
Mod. AP-621L-DR3-GP*
AP-621L-FR3-GP*
AP-621L-HR3-GP*
AP-621L-LR3-GP*
AP-621L-DW3-U7*OX2
AP-621L-FW3-U7*OX2
AP-621L-HW3-U7*OX2
AP-621L-LW3-U7*OX2
Taille 16 mm - corps en PVDF
Nouvelle version
