www.camozzi.com.CONTROLE >
Série K8P

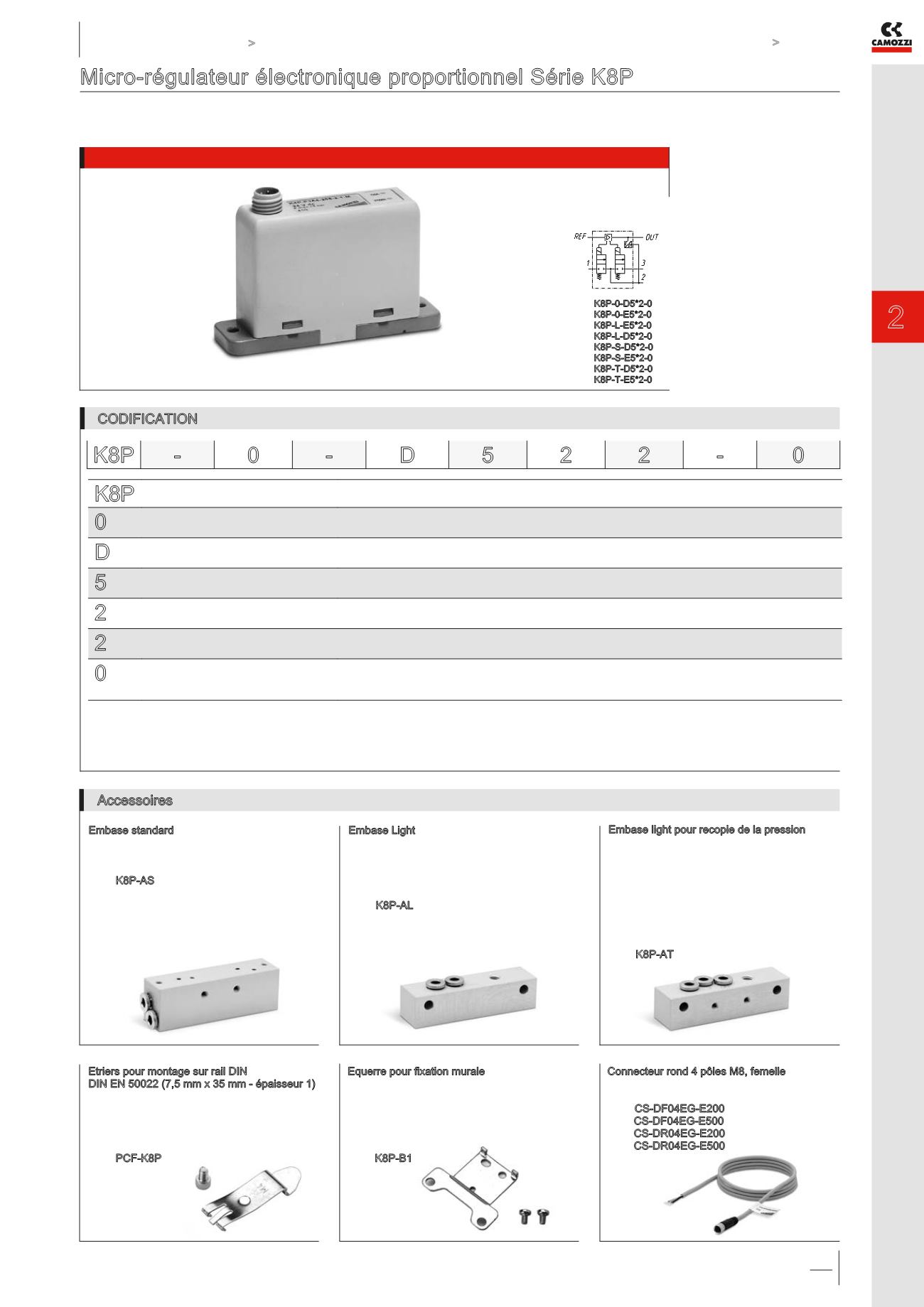

Micro-régulateur électronique proportionnel Série K8P
Régulateur proportionnel pour le contrôle de pressions
Embase standard
Note: l’utilisation d’un silencieux
sur l’échappement est recommandée *
* = Mod. 2939 4
Mod. K8P-AS
Embase Light
Note: l’utilisation d’un silencieux
sur l’échappement est recommandée *
* = Mod. 2931 M5
2938 M5
2901 M5
Mod. K8P-AL
Embase light pour recopie de la pression
Note: l’utilisation d’un silencieux
sur l’échappement
est recommandée *
* = Mod. 2931 M5
2938 M5
2901 M5
Pour cette version, il est possible d’utiliser
l’étrier de fixation mod. B2-E531
Mod. K8P-AT
Accessoires
Etriers pour montage sur rail DIN
DIN EN 50022 (7,5 mm x 35 mm - épaisseur 1)
Complet avec:
1x étrier
1x vis M4x6 UNI 5931
Note: Cet accessoire n’est pas utilisable
avec les embases light
Mod. PCF-K8P
Equerre pour fixation murale
Complet avec:
1x équerre
2x vis M3x8 UNI 5931
Note: Cet accessoire est utilisable
exclusivement avec l’embase
standard
Mod. K8P-B1
Connecteur rond 4 pôles M8, femelle
Avec gaine PU sans blindage
Indice de protection: IP65
Mod. CS-DF04EG-E200 (câble 2 mètres)
CS-DF04EG-E500 (câble 5 mètres)
CS-DR04EG-E200 (câble 2 mètres)
CS-DR04EG-E500 (câble 5 mètres)
Mod. K8P-0-D5*2-0
K8P-0-E5*2-0
K8P-L-E5*2-0
K8P-L-D5*2-0
K8P-S-D5*2-0
K8P-S-E5*2-0
K8P-T-D5*2-0
K8P-T-E5*2-0
* en fonction du type de commande souhaité, insérer: 2 (0-10V DC) ou 3 (4-20 mA)
CODIFICATION
K8P
SERIE
0
TYPE DE CORPS:
0 = utilisation unitaire - S = embase standard - L = embase light - T = embase light avec recopie de la pression
D
PRESSION DE SERVICE:
D = 0 -10 bar - E = 0 - 3 bar
5
FONCTION:
5 = 2 voies NF
2
COMMANDE:
2 = 0-10 V DC - 3 = 4-20 mA
2
SIGNAL DE SORTIE:
2 = 0-10 V
0
LONGUEUR DU CABLE:
0 = sans câble - 2F = câble 2 mètres avec connecteur droit - 2R = câble 2 mètres avec connecteur à 90° - 5F = câble 5 mètres avec connecteur droit - 5R =
câble 5 mètres avec connecteur à 90°
APPLICATIONS Le régulateur proportionnel Série K8P peut être utilisé comme vanne de pilotage pour contrôle de l’ouverture de vannes gros débits ou pour la vérification
proportionnelle des régulateurs de pressions gros débit (version avec embase pour lecture de la pression de commande). Il permet le contrôle proportionnel de la puissance de
systèmes de levage et peut être utilisé avec des gaz inertes pour maintenir une pression constante dans des chambres de vérins ou des vannes dexpansion.Il est aussi conçu pour,
maintenir une pression constante lorsque ce qu’est appliquée une force de traction sur les câbles dans les bobineuses et, pour moduler la pression durant le processus de lissage
dans les machines pour le travail du bois, ou pour ajuster l’ouverture d’un clapet de vanne.
