CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7
CONTROLE >
Série LR
CODIFICATION
L
SERIE
R
TECHNOLOGIE:
R = tiroir rotatif
W
VERSION:
W = contrôle de débit - P = contrôle de pression - X = contrôle de position
D
ELECTRONIQUE:
D = digitale
2
MODELE:
2 = compact pour montage sur rail DIN (LRWD2, LRPD2) - 4 = avec embase (LRXD4 seulement)
3
FONCTION:
3 = 3/3 voies/orifices
4
DIAMETRE NOMINAL:
4 = 4 mm - 6 = 6 mm
1
INPUT COMMAND SIGNAL:
1 = +/- 10 V (LRWD2, LRPD2) - 2 = 0-10 V - 3 = 0-20 mA (LRXD4 seulement) - 5 = 4-20 mA
A
SIGNAL FEEDBACK:
A = capteur intégré (LRWD2 seulement)
4 = 0 - 5 V (LRXD4 seulement)
Signal transmetteur ou signal extérieur (LRPD2 seulement):
2 = 0..10 V
4 = 0 - 5 V
5 = 4..20mA
B = 1 bar interne
D = 10 bar interne
E = 250 mbar interne
F = +1/-1 bar interne
00
CABLE:
00 = sans câble
L R W D 2 -
3 4 -
1 -
A -
00

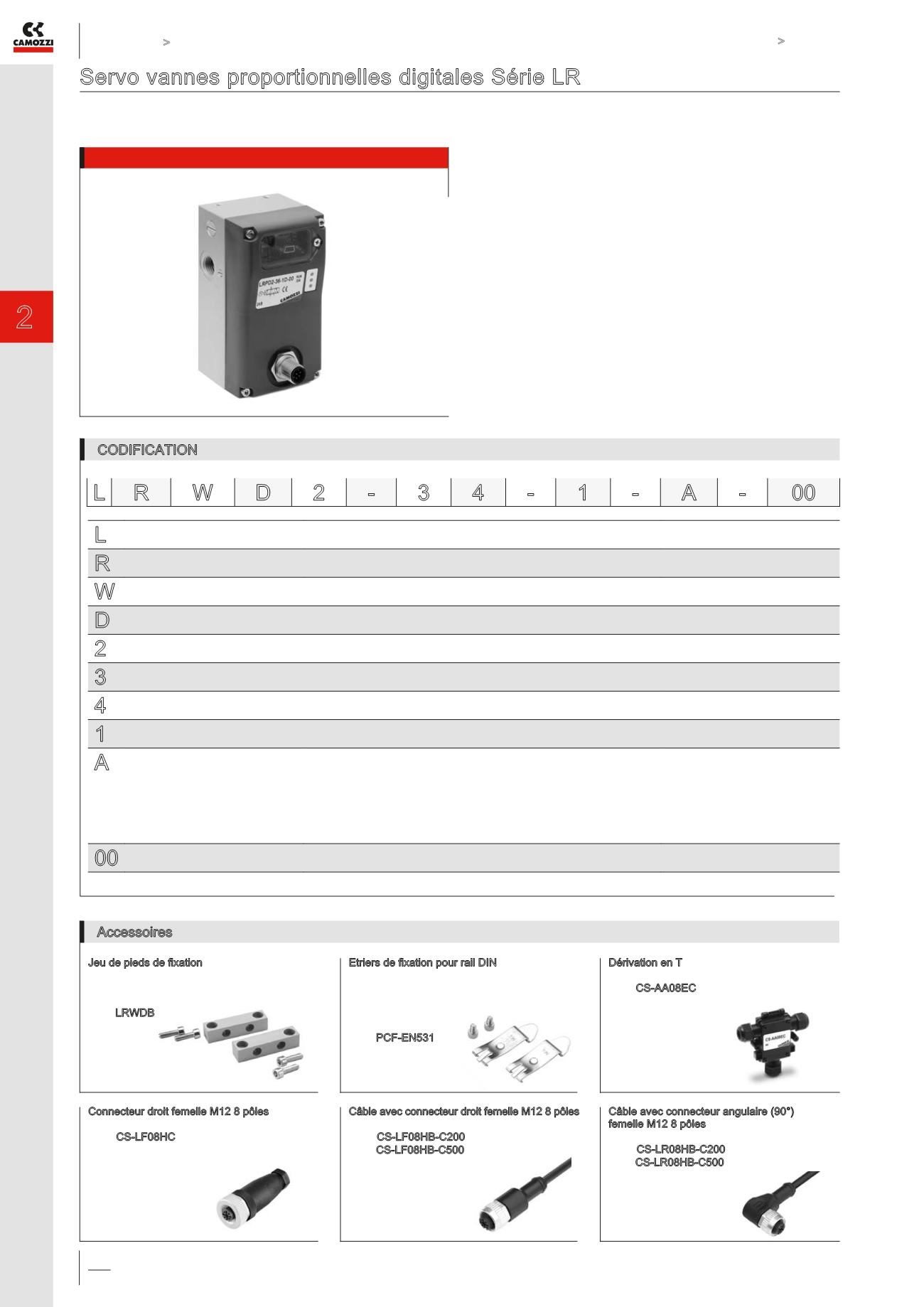

Servo vannes proportionnelles digitales Série LR
Vanne 3/3 voies à commande directe pour le contrôle de débits (LRWD2),
de pressions (LRPD2) et de contrôle de position (LRXD4)
Accessoires
Jeu de pieds de fixation
Complet avec:
2 pieds
4 vis
Mod. LRWDB
Dérivation en T
Connexion vanne - PLC - transmetteur externe
Mod. CS-AA08EC
Etriers de fixation pour rail DIN
DIN EN 50022 (7,5 mm x 35 mm - épaisseur 1)
Complet avec:
2 étries de fixation
2 vis M4x6 UNI 5931
2 ecrous
Mod. PCF-EN531
Connecteur droit femelle M12 8 pôles
Pour alimentation et commandes électriques
Mod. CS-LF08HC (câble 2 m)
Câble avec connecteur angulaire (90°)
femelle M12 8 pôles
Pour alimentation et commandes électriques
Mod. CS-LR08HB-C200 (câble 2 m)
CS-LR08HB-C500 (câble 5 m)
Câble avec connecteur droit femelle M12 8 pôles
Pour alimentation et commandes électriques
Mod. CS-LF08HB-C200 (câble 2 m)
CS-LF08HB-C500 (câble 5 m)
