Série LR

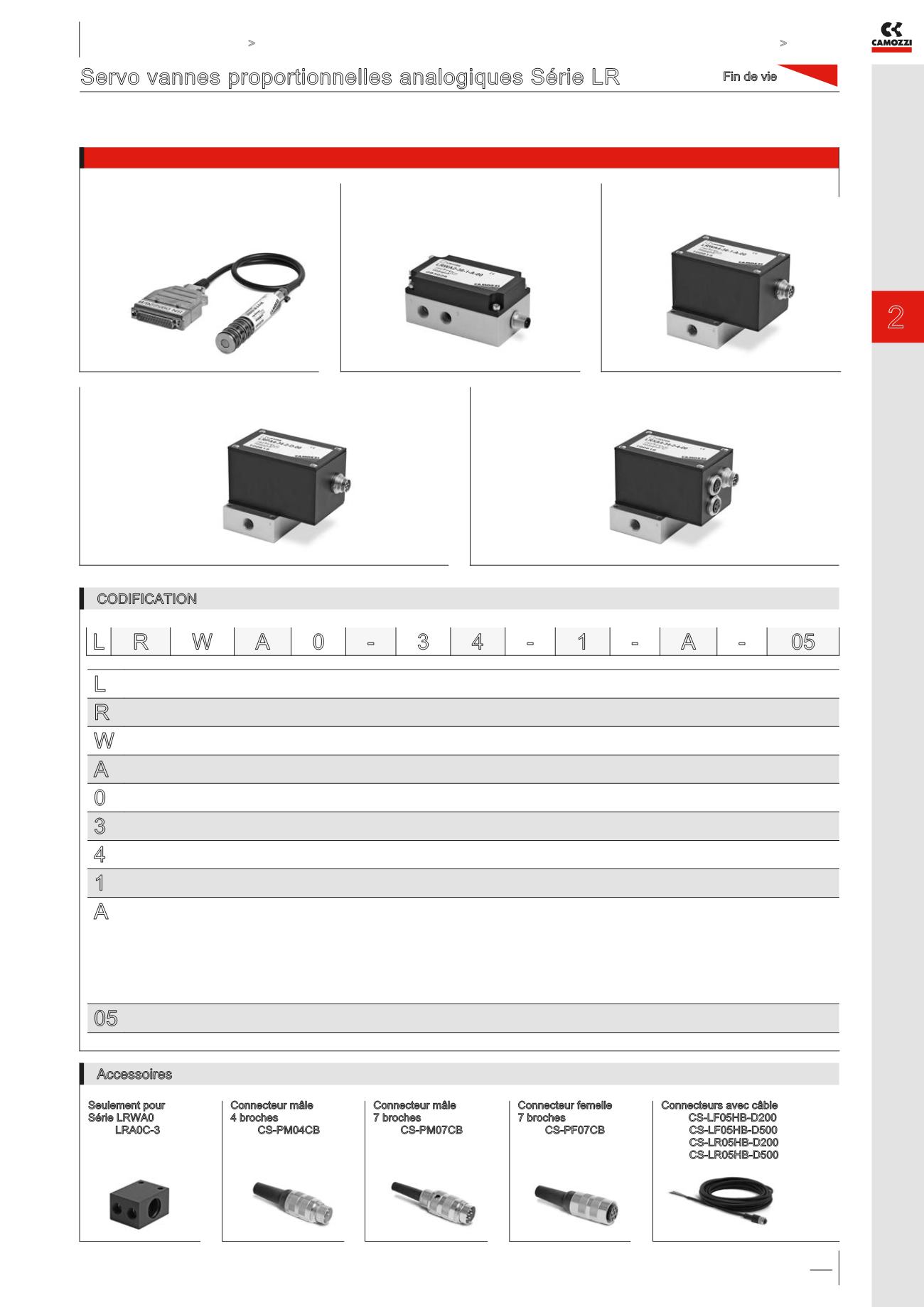

Servo vannes proportionnelles analogiques Série LR
Contrôle de débit - LRWA2
Servo vanne 3/3 voies à commande directe
Contrôle de débit - LRWA4
Servo vanne 3/3 voies
Contrôle de débit - LRWA0
Servo vanne 3/3 voies
Contrôle de pression - LRPA4
Servo vanne 3/3 voies (ø 4-6 mm)
Contrôle pour le positionnement d’actionneurs pneumatiques - LRXA4
Servo vanne 3/3 voies
CODIFICATION
L
SERIE:
L = Servo vanne proportionnelle
R
TECHNOLOGIE:
R = tiroir rotatif
W
VERSION:
W = contrôle de débit - P = contrôle de pression - X = contrôle de position
A
ELECTRONIQUE:
A = analogique
0
MODELE:
0 = cartouche avec gorge de fixation - 2 = compact pour montage sur rail DIN - 4 = pour montage sur embase
3
FONCTION:
3 = 3 voies/orifices
4
DIAMETRE NOMINAL:
4 = 4 mm - 6 = 6 mm
1
SIGNAL D’ENTREE:
1 = +/- 10 V - 2 = 0-10 V - 3 = 0-20 mA - 4 = +/- 5 V - 5 = 4-20 mA
A
SIGNAL FEEDBACK:
A = capteur intégré (seulement LRWA)
B = 1 bar capteur de pression intégré (seulement LRPA4)
C = 2.5 bar capteur de pression intégré (seulement LRPA4)
D = 10 bar capteur de pression intégré (seulement LRPA4)
2 = 0-10 V transmetteur extérieur (seulement LRPA4)
3 = 0-20 mA transmetteur extérieur (seulement LRPA4)
4 = 0-5 V (seulement LRXA4)
5 = 4-20 mA transmetteur extérieur (seulement LRPA4)
05
CABLE:
00 = sans câble (sauf LRWA0) - 05 = 0,5 m (seulement LRWA0) - 10 = 1 m (seulement LRWA0) - 20 = 2 m (seulement LRWA0)
L R W A 0 -
3 4 -
1 -
A -
05
Accessoires
Seulement pour
Série LRWA0
Mod. LRA0C-3
Connecteur mâle
4 broches
Mod. CS-PM04CB
Connecteur mâle
7 broches
Mod. CS-PM07CB
Connecteurs avec câble
Mod. CS-LF05HB-D200 (câble 2 m)
CS-LF05HB-D500 (câble 5 m)
CS-LR05HB-D200 (câble 2 m)
CS-LR05HB-D500 (câble 5 m)
Connecteur femelle
7 broches
Mod. CS-PF07CB
Fin de vie
