CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7
CONTROLE >
Série K

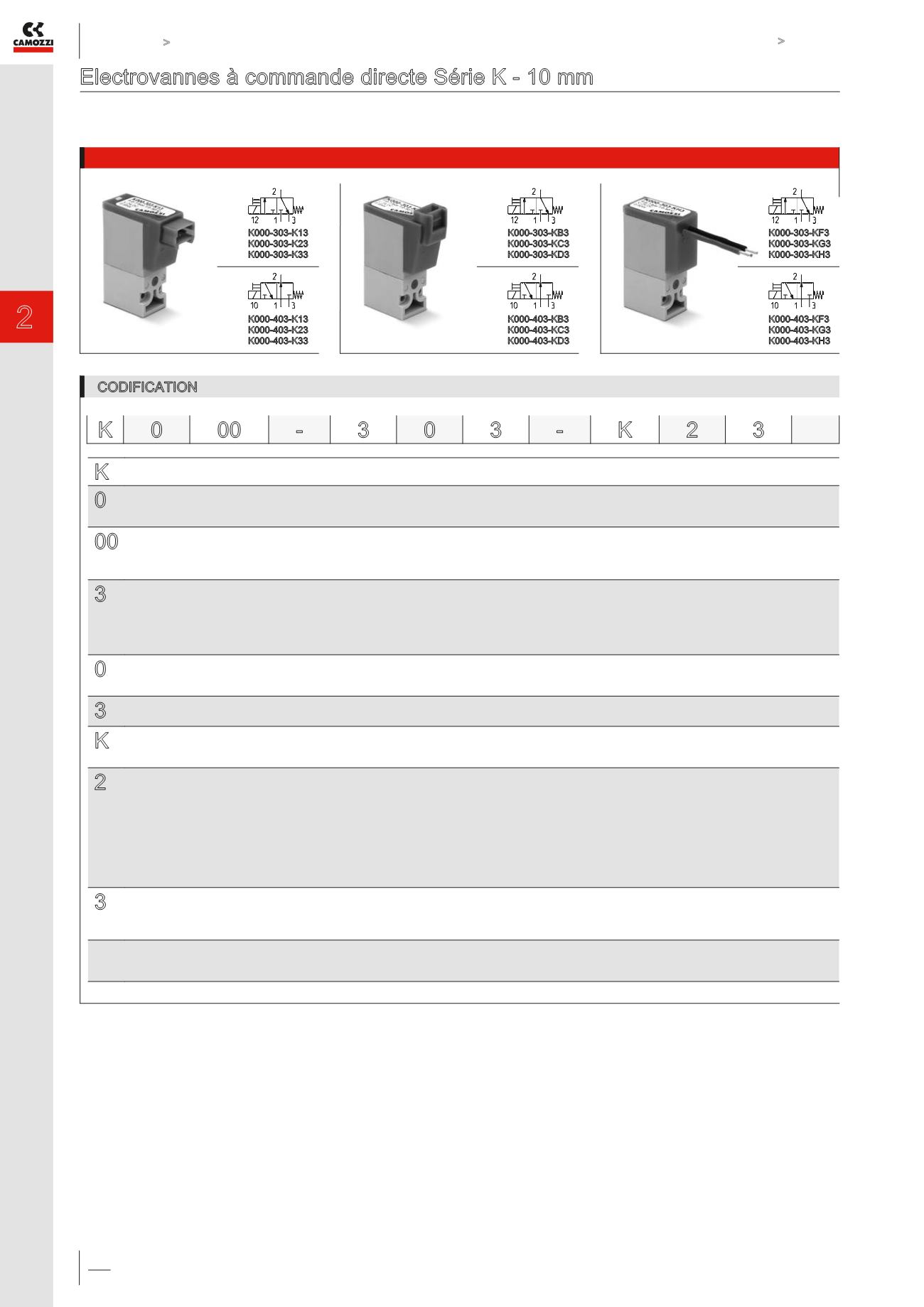

Electrovannes à commande directe Série K - 10 mm
3/2 voies, Normalement Fermé (NF) et Normalement Ouvert (NO)
Les électrovannes sont utilisables sur embases simples (raccordement M5) ou sur embases multiples (raccordement M5)
Pour plus d’informations sur les accessoires compatibles, voir page 67
CODIFICATION
K
SERIE
0
MONTAGE:
0 = embase simple (solo M5) ou interface
1 = embase multiple
00
NOMBRE DE POSTES:
00 = interface
01 = embase simple M5
02 ÷ 99 = Nombre de postes
3
NOMBRE D’ORIFICES - FONCTION:
0 = embase simple ou multiple
3 = 3 voies NF
4 = 3 voies NO
5 = 3 voies NF partie électrique orientable de 180°
6 = 3 voies NO partie électrique orientable de 180°
0
RACCORDEMENT:
0 = interface
2 = M5, sorties latérales
3
DIAMETRE NOMINAL:
3 = ø 0,65
K
MATERIAU CORPS:
K = corps technopolymère PBT, joint clapet HNBR
T = corps PBT, joint clapet FKM
2
CONNEXION ELECTRIQUE:
1 = connexion à 90° avec protection et diode de signalisation
2 = connexion à 90° avec protection
3 = connexion à 90°
B = connexion linéaire avec protection et diode de signalisation
C = connexion linéaire avec protection
D = connexion linéaire
F = fils (300 mm) avec protection et diode de signalisation
G = fils (300 mm) avec protection
H = fils (300 mm)
3
TENSION D’ALIMENTATION:
1 = 6V DC
2 = 12V DC
3 = 24V DC
FIXATION:
= standard, avec vis pour montage sur interface
M = avec vis pour montage sur interface métallique (sur demande)
K 0 00 -
3 0 3 -
K 2 3
Mod. K000-303-K13
K000-303-K23
K000-303-K33
Mod. K000-403-K13
K000-403-K23
K000-403-K33
Mod. K000-303-KB3
K000-303-KC3
K000-303-KD3
Mod. K000-403-KB3
K000-403-KC3
K000-403-KD3
Mod. K000-303-KF3
K000-303-KG3
K000-303-KH3
Mod. K000-403-KF3
K000-403-KG3
K000-403-KH3
