Série W

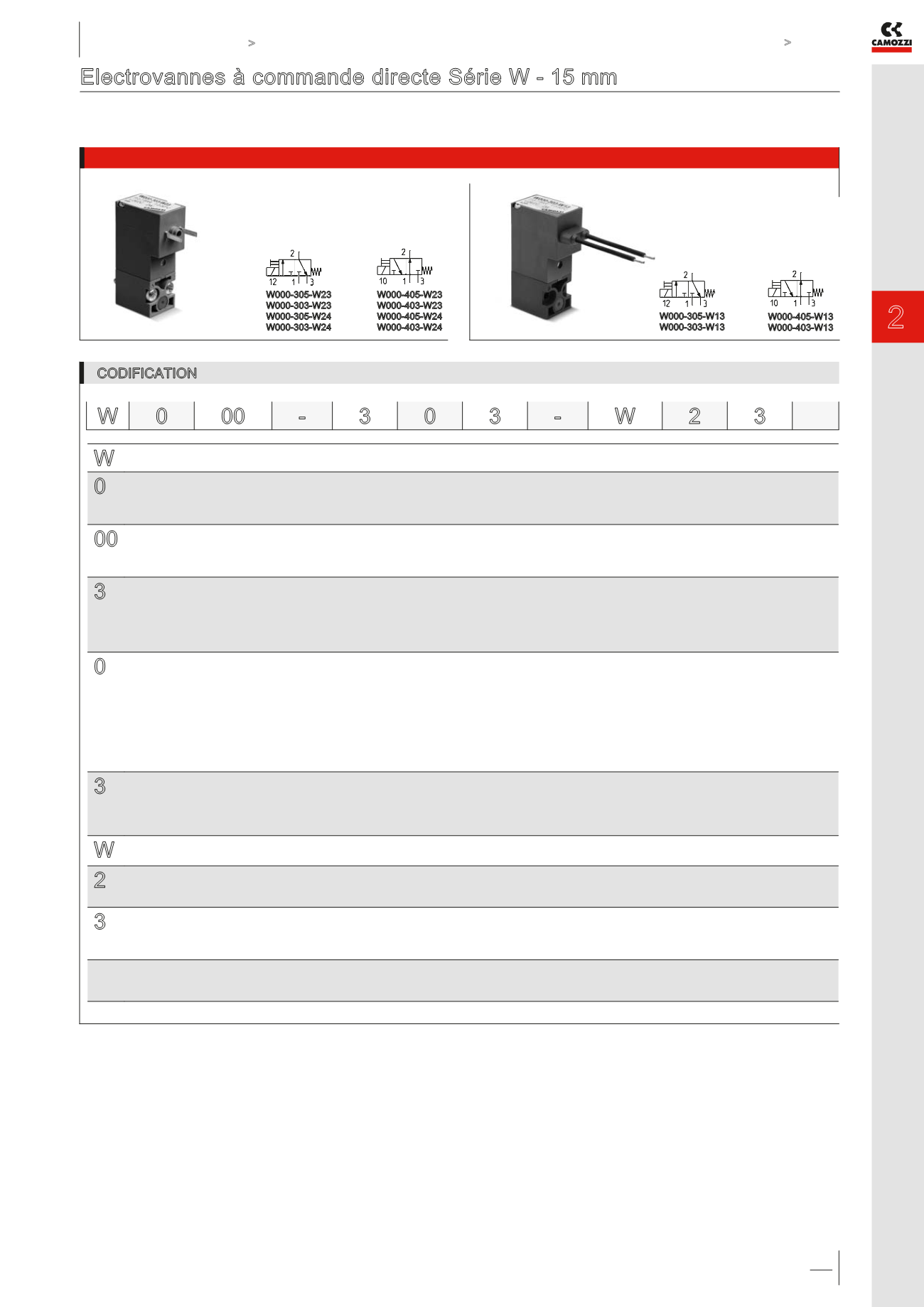

Electrovannes à commande directe Série W - 15 mm
3/2 voies, Normalement Fermé (NF) et Normalement Ouvert (NO). Monostable. Les électrovannes sont utilisables sur
embases simples (raccordement M5) ou sur embases multiples (raccordement M5 ou cartouches ø 3 et 4)
Pour plus d’informations sur les accessoires compatibles, voir page 67
CODIFICATION
W
SERIE
0
MONTAGE:
0 = embase simple (seulement M5) ou interface
1 = embase multiple
2 = embase multiple double
00
NOMBRE DE POSTES:
00 = interface
01 = embase simple (seulement M5)
02 ÷ 99 = nombre de postes
3
NOMBRE D’ORIFICES - FONCTION:
0 = embase multiple ou embase simple
3 = 3 voies NF
4 = 3 voies NO
5 = 3 voies NF partie électrique orientable de 180°
6 = 3 voies NO partie électrique orientable de 180°
0
RACCORDEMENT ELECTROVANNE:
0 = interface
RACCORDEMENT EMBASE (pour Séries W, P et PN):
2 = M5 sorties latérales
3 = ø 3 sorties latérales
4 = ø 4 sorties latérales
6 = M5 sorties arrières
7 = ø 3 sorties arrières
8 = ø 4 sorties arrières
3
DIAMETRE NOMINAL - PRESSION MAX.:
1 = ø 0,8 (1W) 10 bar (NF) seulement 24V
3 = ø 1,5 (2W) 7 bar (NF) 5 bar (NO)
5 = ø 1,1 NF (2W) 10 bar (NF)
ø 0,9 NO (2W) 10 bar (NO)
W
MATERIAU CORPS:
W = corps technopolymère PBT, joint clapet FKM, autres joints NBR (FKM sur demande)
2
CONNEXION ELECTRIQUE:
1 = 2 fils 300 mm (seulement 24V DC)
2 = 2 fiches plates (24V - 48V DC)
3
TENSION D’ALIMENTATION:
2 = 12 V DC
3 = 24V DC
4 = 48V DC
FIXATION:
= standard, avec vis pour montage sur interface métallique
P = avec vis pour montage sur interface plastique
W 0 00 -
3 0 3 -
W 2 3
Mod. W000-305-W23
W000-303-W23
W000-305-W24
W000-303-W24
Mod. W000-405-W23
W000-403-W23
W000-405-W24
W000-403-W24
Mod. W000-305-W13
W000-303-W13
Mod. W000-405-W13
W000-403-W13
