CONTROLE
Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.
Conditions générales de vente et de garantie disponibles sur
www.camozzi.com.PROGRAMME DE FABRICATION
>
Version 8.7
CONTROLE >
Série P
CODIFICATION
P
SERIE
0
MONTAGE:
0 = embase simple (seulement M5) ou interface
1 = embase multiple
2 = embase multiple double
00
NOMBRE DE POSTES:
00 = interface
01 = embase simple (seulement M5)
02 ÷ 99 = nombre de postes
3
NOMBRE D’ORIFICES - FONCTION:
0 = embase multiple ou embase simple
3 = 3 voies NF
4 = 3 voies NO
5 = 3 voies NF partie électrique orientable de 180°
6 = 3 voies NO partie électrique orientable de 180°
0
RACCORDEMENT ELECTROVANNE:
0 = interface (électrovanne seule)
RACCORDEMENT EMBASE (pour Séries W, P et PN):
2 = M5 sorties latérales
3 = ø 3 sorties latérales
4 = ø 4 sorties latérales
6 = M5 sorties arrières
7 = ø 3 sorties arrières
8 = ø 4 sorties arrières
3
DIAMETRE NOMINAL - PRESSION MAX.:
1 = ø 0,8 (1W) 10 bar (NF) seulement 24V
3 = ø 1,5 (2W) 7 bar (NF) 5 bar (NO)
5 = ø 1,1 NF (2W) 10 bar (NF)
ø 0,9 NO (2W) 10 bar (NO)
6 = ø 1,5 NF (2W) 3 bar (NF) * * = Tolérance sur la tension +10% -25%
P
MATERIAU CORPS:
P = corps technopolymère PBT, joint clapet FKM, autres joints NBR (FKM sur demande)
5
CONNEXION ELECTRIQUE:
5 = 3 fiches plates (écartement 9,4 mm)
3
TENSION D’ALIMENTATION:
B = 24V 50/60 Hz 2 = 12 V DC 6 = 110V DC
C = 48V 50/60 Hz 3 = 24V DC
D = 110V 50/60 Hz 4 = 48V DC
FIXATION:
= standard, avec vis pour montage sur interface métallique
P = avec vis pour montage sur interface plastique
P 0 00 -
3 0 3 -
P 5 3

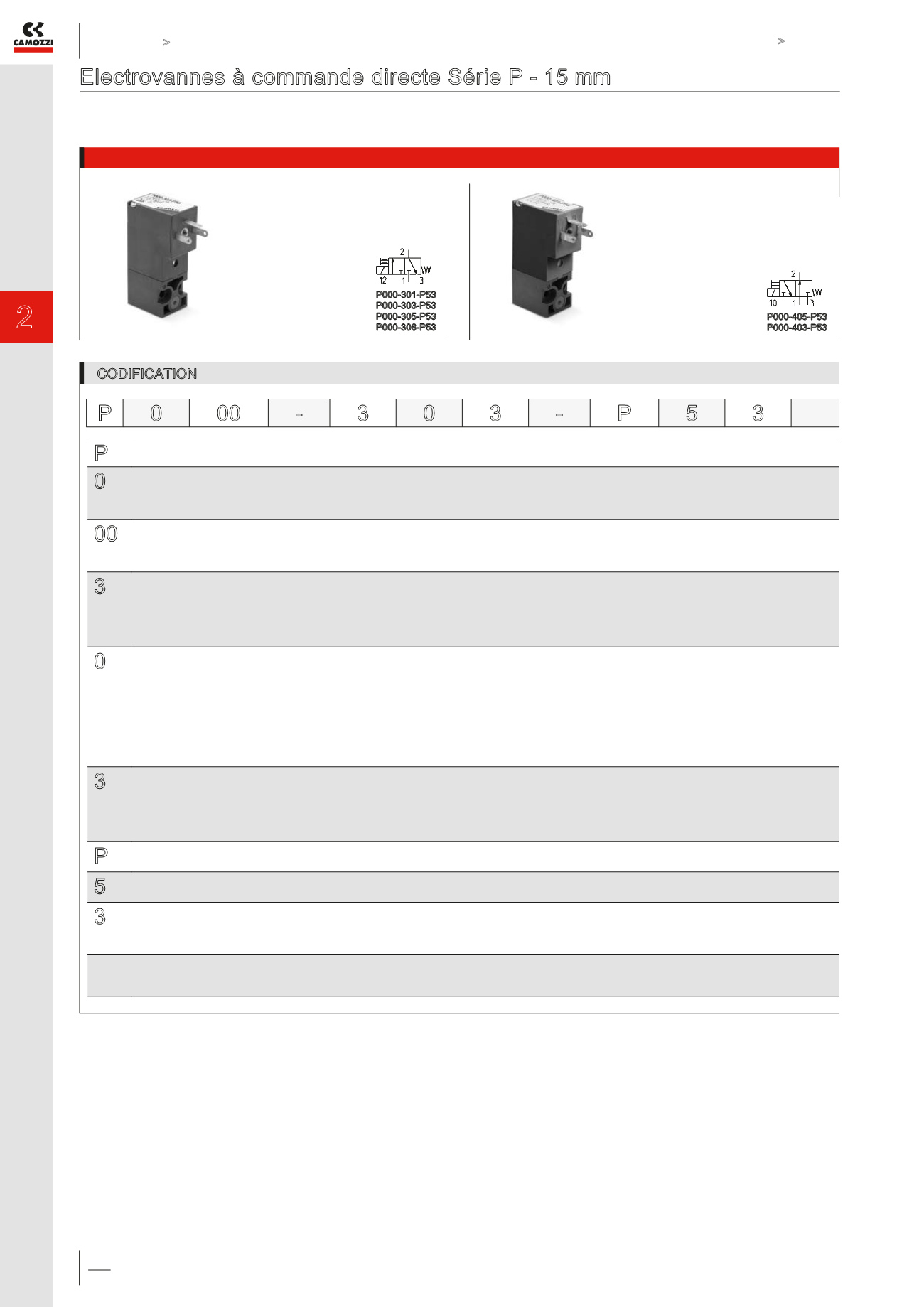

Electrovannes à commande directe Série P - 15 mm
3/2 voies, Normalement Fermé (NF) et Normalement Ouvert (NO). Les électrovannes sont utilisables sur embases simples
(raccordement M5) ou sur embases multiples (raccordement M5 ou cartouches ø 3 et 4)
Pour plus d’informations sur les accessoires compatibles, voir page 67
Mod. P000-301-P53
P000-303-P53
P000-305-P53
P000-306-P53
Mod. P000-405-P53
P000-403-P53
