Série PL
CODIFICATION
PL
SERIE
0
MONTAGE:
0 = embase simple (solo M5) ou interface
1 = embase multiple
2 = embase multiple double
00
NOMBRE DE POSTES:
00 = interface
01 = embase simple (seulement M5)
02 ÷ 99 = nombre de postes
3
NOMBRE D’ORIFICES - FONCTION:
0 = embase multiple ou embase simple
3 = 3 voies NF
5 = 3 voies NF partie électrique orientable de 180°
0
RACCORDEMENT ELECTROVANNE:
0 = interface (électrovanne seule)
RACCORDEMENT EMBASE:
2 = M5 sorties latérales
3 = ø 3 sorties latérales
4 = ø 4 sorties latérales
6 = M5 sorties arrières
7 = ø 3 sorties arrières
8 = ø 4 sorties arrières
3
DIAMETRE NOMINAL - PRESSION MAX:
3 = ø 1,5
6 = ø 1,5 NF (pour utilisation au vide)
PL
MATERIAU CORPS:
PL = corps technopolymère PBT, joint clapet FKM, autres joints NBR
2
CONNEXION ELECTRIQUE:
2 = 2 fiches plates (écartement 9,4 mm)
3
TENSION D’ALIMENTATION:
3 = 24V DC
2 = 12V DC
PL 0 00 -
3 0 3 -
PL 2 3

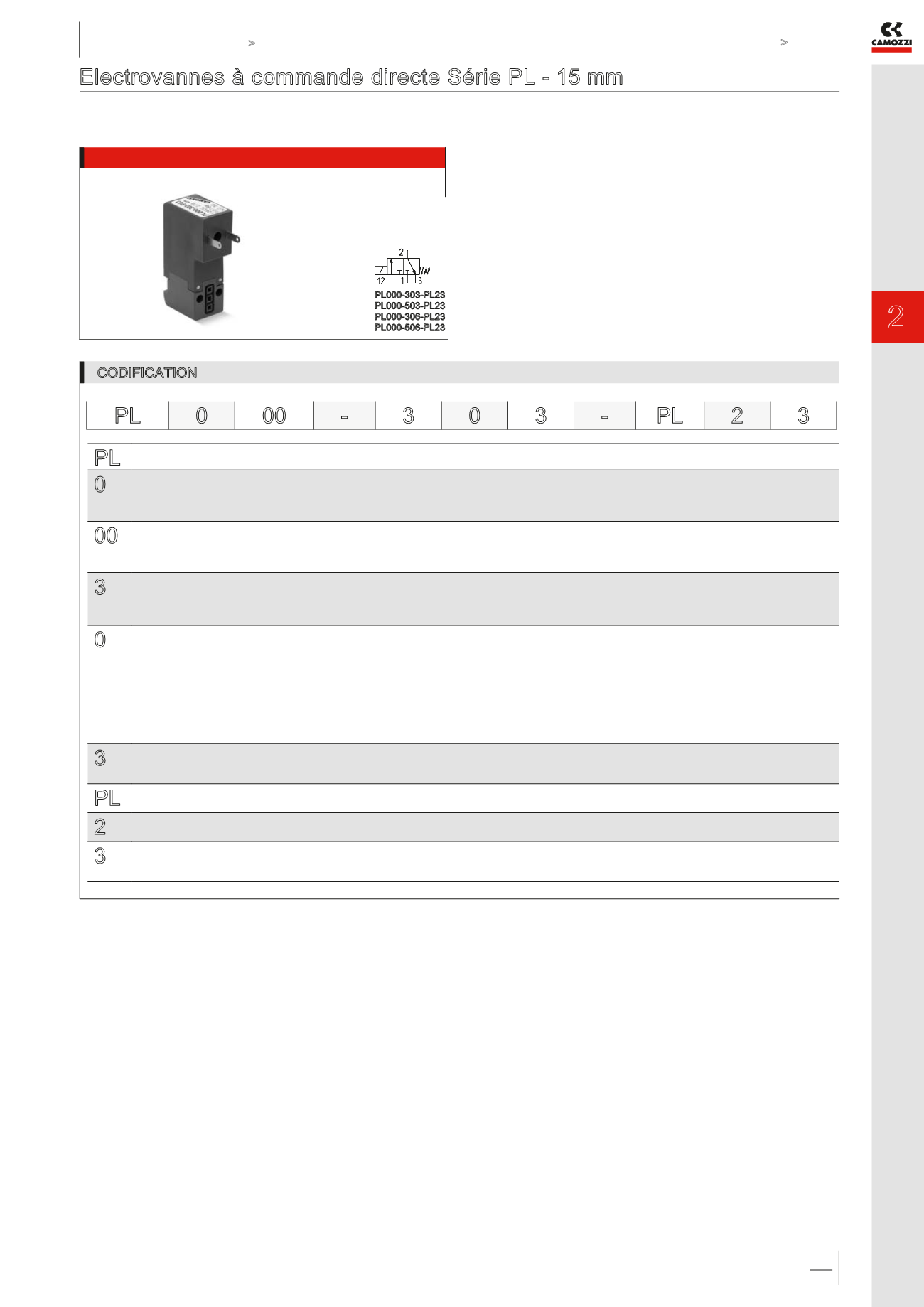

Electrovannes à commande directe Série PL - 15 mm
3/2 voies, Normalement Fermé (NF)
. Les électrovannes sont utilisables sur embases simples (raccordement M5)
ou sur embases multiples (raccordement M5 ou cartouches
ø
3 et 4 mm)
Pour plus d’informations sur les accessoires compatibles, voir page 67
Mod. PL000-303-PL23
PL000-503-PL23
PL000-306-PL23
PL000-506-PL23
