ПРИЛОЖЕНИЕ
Символ
Описание
RP03
Двунаправленный регулируемый дроссель
PMNO
Реле давления, нормально открытое
PMNC
Реле давления, нормально закрытое
PMSC
Реле давления с перекидным контактом
TRP1
Электро-пневматический преобразователь
SEG1
Пневматический индикатор
CAP1
Пневматическая емкость / ресивер
SIL1
Глушитель
RSW1
Глушитель с регулированием выхлопа
FT01
Фильтр без механизма сброса конденсата
FT02
Фильтр с ручным сбросом конденсата
FT03
Фильтр с автоматическим сбросом
конденсата
FA01
Коалесцентный фильтр без механизма
сброса конденсата
FA02
Коалесцентный фильтр с ручным
сбросом конденсата
FA03
Коалесцентный фильтр с автоматическим
сбросом конденсата
FC01
Фильтр с активированным углем
PR01
Регулятор без сброса давления
PR02
Регулятор со сбросом давления
PR03
Регулятор со сбросом давления,
с перепускным клапаном
PR04
Регулятор без сброса давления,
с перепускным клапаном
PR05
Регулятор без сброса давления,
с манометром
PR06
Регулятор со сбросом давления,
с манометром
LU0
Маслораспылитель
FR01
Фильтр-регулятор со сбросом давления,
с ручным сбросом конденсата
Символ
Описание
VN25
Распределитель с ручным управлением,
джойстик
AND1
Пневматический символ логического
элемента “И”
AND2
Логический символ элемента “И”
ORO1
Пневматический символ логического
элемента “ИЛИ”
ORO2
Логический символ элемента “ИЛИ”
YES1
Пневматический символ логического
элемента “ДА”
YES2
Логический символ элемента “ДА”
NOT1
Пневматический символ логического
элемента “НЕТ”
NOT2
Логический символ элемента “НЕТ”
MEM1
Пневматический символ логического
элемента “ПАМЯТЬ”
MEM2
Логический символ элемента “ПАМЯТЬ”
AMP1
Клапан-усилитель, 3/2 Н.З.,
пневматическое управление
2LB1
Пневматический датчик - сопло
2LB2
Пневматический датчик - приемник
ORO1
Функция “ИЛИ” пневматическое обозначение
VSC1
Клапан быстрого выхлопа
VBU1
Однонаправленный блокирующий клапан
VB01
Двунаправленный блокирующий клапан
VNR1
Обратный клапан
RFU1
Регулируемый дроссель с обратным
клапаном
RFO1
Регулируемый дроссель
RP01
Однонаправленный регулируемый дроссель
RP02
Однонаправленный регулируемый дроссель
Распределители с ручным управлением
Элементы пневматической логики
Автоматические клапаны
Пневматические дроссели
Пневматические дроссели
Реле давления / вакуума
Глушители
Устройства подготовки воздуха
a
/2.03
ПРИЛОЖЕНИЕ >

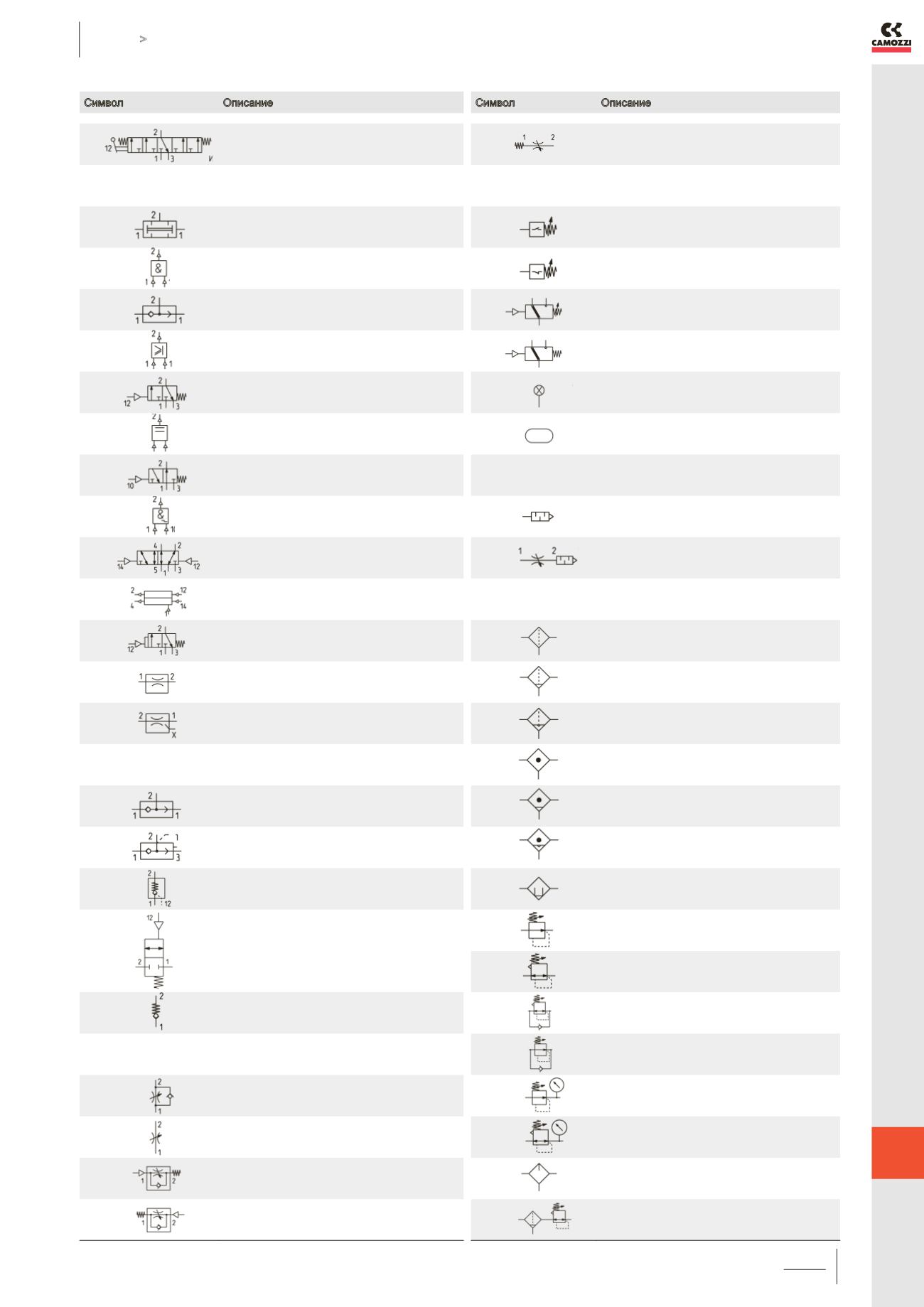

Пневматические символы и обозначения
