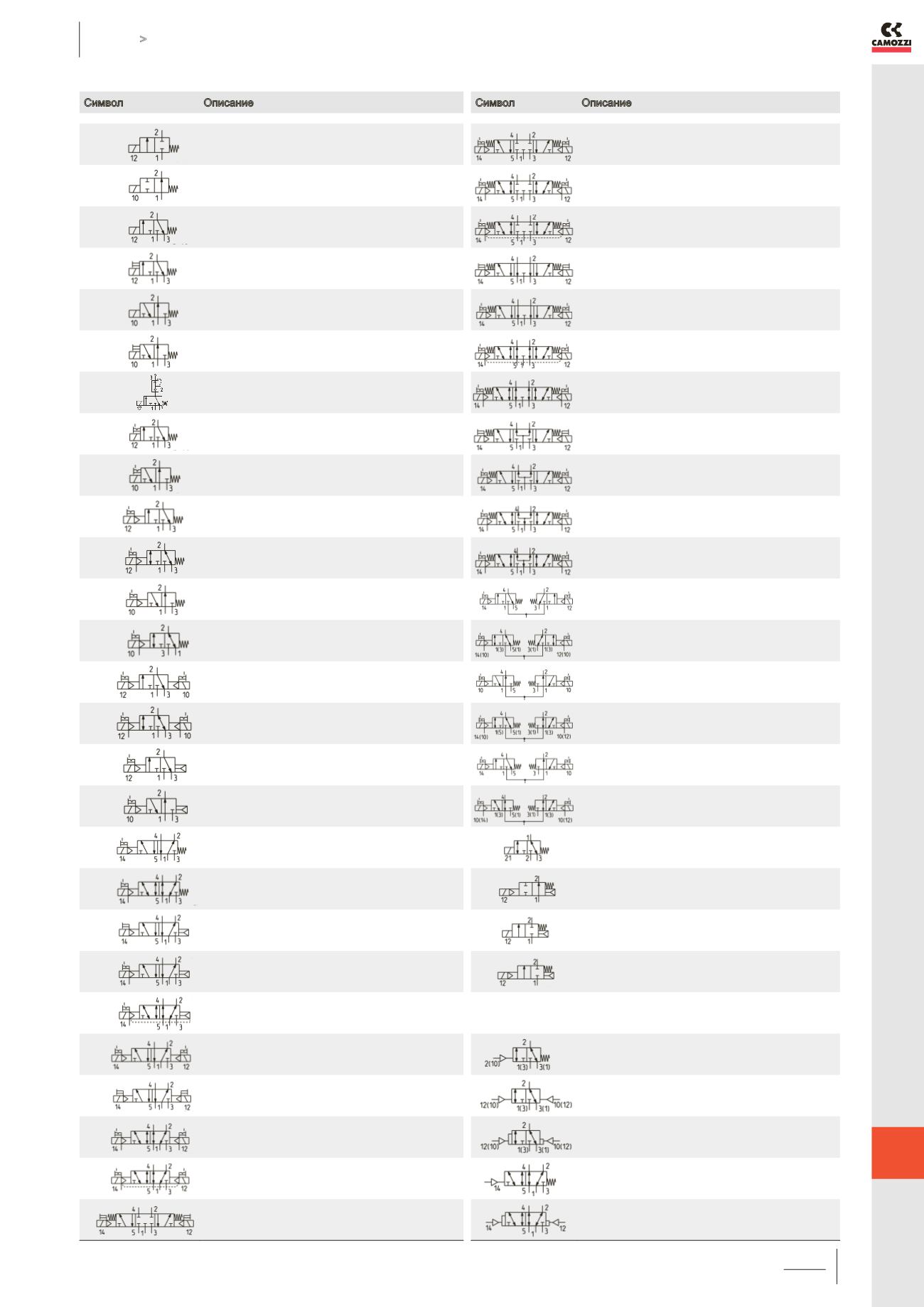

ПРИЛОЖЕНИЕ
Электромагнитные распределители
Символ
Описание
EV28
Электропневматический распределитель,
5/3 лин./поз., с закрытой центральной позицией,
с двусторонним ручным дублированием
EV29
Электропневматический распределитель, 5/3 лин./
поз., с закр. центр. позиц., с внешним подводом
воздуха к пилоту, ручным дублированием
EV30
Электропневматический распределитель, 5/3 лин./
поз., с закр. центр. позицией, с внешним подводом
воздуха к пилотам, ручным дублированием
EV31
Электропневматический распределитель,
5/3 лин./поз., с открытой центр. позицией,
ручным дублированием
EV32
Электропневматический распределитель,
5/3 лин./поз., с открытой центр. позицией,
с двусторонним ручным дублированием
EV33
Электропневматический распределитель, 5/3
лин./поз., с открытой центр. позицией, с внешним
подводом воздуха к пилотам, двусторонним
ручным дублированием
EV34
Электропневматический распределитель, 5/3
лин./поз., с открытой центр. позицией, с внешним
подводом воздуха к пилотам, двусторонним
ручным дублированием
EV35
Электропневматический распределитель,
5/3 лин./поз., с подачей давлен. в обе линии,
с ручным дублированием
EV36
Электропневматический распределитель,
5/3 лин./поз., с подачей давлен. в обе линии,
с двусторонним ручным дублированием
EV37
Электропневматический распределитель, 5/3 лин./
поз., с подачей давлен. в обе линии, с внешним
подводом воздуха к пилотам, с двусторонним
ручным дублированием
EV38
Электропневматический распределитель, 5/3 лин./
поз., с подачей давлен. в обе линии, с внешним
подводом воздуха к пилотам, с двусторонним
ручным дублированием
EV39
Сдвоенный электропневматический
распределитель, 3/2 лин./поз., Н.З., моностаб.,
с двусторонним ручным дублированием
EV40
Сдвоенный электропневматический
распределитель, 3/2 лин./поз., Н.З.,
моностабильный, с внешним подводом воздуха к
пилотам, с двусторонним ручным дублированием
EV41
Сдвоенный электропневматический распредели-
тель, 3/2 лин./поз., Н.О., моностабильный,
с двусторонним ручным дублированием
EV42
Сдвоенный электропневматический
распределитель, 3/2 лин./поз., моностабильный,
с внешним подводом воздуха к пилотам, с
двусторонним ручным дублированием
EV43
Сдвоенный электропневматический
распределитель, 3/2 лин./поз., моностабильный,
с двусторонним ручным дублированием
EV44
Сдвоенный электропневматический
распределитель, 3/2 лин./поз., моностабильный,
с внешним подводом воздуха к пилотам, с
двусторонним ручным дублированием
EV45
Электромагнитный распределитель
прямого действия, 3/2 лин./поз.,
универсального использования
EV46
Электропневматический распределитель,
2/2 лин./поз., Н.О.
EV47
Электромагнитный распределитель
прямого действия, 2/2 лин./поз., Н.З.,
мембранного типа
EV48
Электропневматический распределитель,
2/2 лин./поз., Н.З.
VP01
Распределитель с пневматическим управлением,
3/2 лин./поз., моностабильный, пружинный
возврат
VP02
Распределитель с пневматическим управлением,
3/2 лин./поз., бистабильный
VP03
Распределитель с пневматическим
дифференциальным управлением,
3/2 лин./поз.
VP04
Распределитель с пневматическим
управлением, 5/2 лин./поз., моностабильный,
пружинный возврат
VP05
Распределитель с пневматическим
дифференциальным управлением,
5/2 лин./поз.
Символ
Описание
EV01
Электропневматический распределитель прямого
действия, 2/2 лин./поз., Н.З.
EV02
Электропневматический распределитель прямого
действия, 2/2 лин./поз., Н.О.
EV03
Электропневматический распределитель прямого
действия, 3/2 лин./поз., Н.З.
EV04
Электропневматический распределитель прямого
действия, 3/2 лин./поз., Н.З.,
моностабильный, с ручным дублированием
EV05
Электропневматический распределитель прямого
действия, 3/2 лин./поз., Н.О.
EV06
Электропневматический распределитель прямого
действия, 3/2 лин./поз., Н.О.,
моностабильный, с ручным дублированием
EV07
Электропневматический распределитель,
3/2 лин./поз., Н.З., с клапаном быстрого выхлопа
EV08
Электропневматический распределитель прямого
действия, 3/2 лин./поз., Н.З., моностабильный,
с ручным дублированием
EV09
Электропневматический распределитель прямого
действия, 3/2 лин./поз., Н.О., моностабильный,
с ручным дублированием
EV10
Электропневматический распределитель,
3/2 лин./поз., Н.З., моностабильный,
с двусторонним ручным дублированием
EV11
Электропневматический распределитель,
3/2 лин./поз., моностабильный, с внешним
подводом воздуха к пилоту, ручное дублирование
EV12
Электропневматический распределитель,
3/2 лин./поз., Н.О., моностабильный,
с двусторонним ручным дублированием
EV13
Электропневматический распределитель,
3/2 лин./поз., моностабильный, с внешним
подводом воздуха к пилоту, ручное дублирование
EV14
Электропневматический распределитель,
3/2 лин./поз., бистабильный,
с двусторонним ручным дублированием
EV15
Электропневматический распределитель,
3/2 лин./поз., бистабильный, с внешним подводом
воздуха к пилоту, ручное дублирование
EV16
Электропневматический распределитель,
3/2 лин./поз., Н.З., моностабильный (пневм.
возвр.), с двусторонним ручным дублированием
EV17
Электропневматический распределитель,
3/2 лин./поз., Н.О., моностабильный (пневм.
возвр.), с двусторонним ручным дублированием
EV18
Электропневматический распределитель,
5/2 лин./поз., моностабильный,
с двусторонним ручным дублированием
EV19
Электропневматический распределитель,
5/2 лин./поз., моностабильный, с внешним
подводом воздуха к пилоту, ручное дублирование
EV20
Электропневматический распределитель,
5/2 лин./поз., моностабильный, (пневматический
возврат), ручное дублирование
EV21
Электропневматический распределитель,
5/2 лин./поз., моностабильный, (пневматический
возврат), с двусторонним ручным дублированием
EV22
Электропневматический распределитель, 5/2
лин./поз., моностабильный, с внешним подводом
воздуха к пилоту, с пневматическим возвратом,
двусторонним ручным дублированием
EV23
Электропневматический распределитель,
5/2 лин./поз., с двусторонним ручным
дублированием
EV24
Электропневматический распределитель,
5/2 лин./поз., бистабильный,
с ручным дублированием
EV25
Электропневматический распределитель, 5/2 лин./
поз., бистабильный,с внешним подводом воздуха к
пилоту, с двусторонним ручным дублированием
EV26
Электропневматический распределитель, 5/2 лин./
поз., бистабильный,с внешним подводом воздуха к
пилоту, с двусторонним ручным дублированием
EV27
Электропневматический распределитель,
5/3 лин./поз., с закрытой центральной позицией,
с ручным дублированием
Пневматические распределители
ПРИЛОЖЕНИЕ >
Пневматические символы и обозначения
