ПЕРЕМЕЩЕНИЕ >
Цилиндры Серия 32 - Тандем и многопозиционное исполнение
1
/1.31.
125

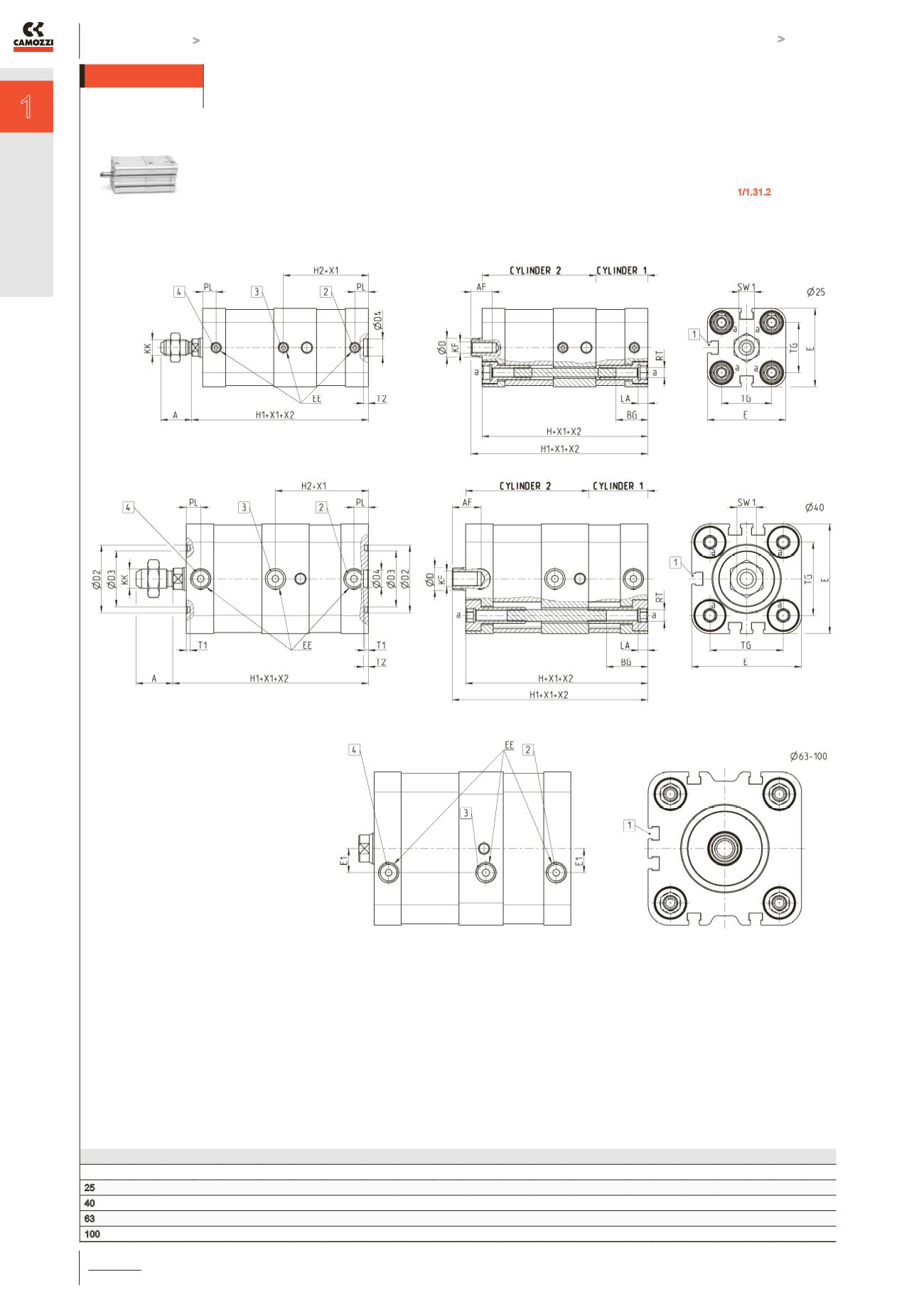

Мультипозиционный цилиндр Мод. 32F2A/32M2A...X1/X2N
1 = Канавка для установки магнитного датчика
2 = Подача воздуха на выдвижение цилиндра 1
3 = Подача воздуха на выдвижение цилиндра 2
4 = Подача воздуха на втягивания обоих цилиндров
РАЗМЕРЫ
Ø A AF BG ØD ØD2 ØD3 ØD4 E EE E1 H H1 H2 KF
KK LA PL RT SW1 T1 T2 TG
25 16 11 16,5 10 -
-
9 40,7 M5
-
76 81,7 44 M6 M8X1,25 5 7 M5 8
-
2,5 26
40 19 13 21,5 12 35 29
9
57 G1/8 -
86 93 48,2 M8 M10X1,25 5 7,6 M6 10 2 2,5 38
63 22 16 18,5 16 45 39 12 79,6 G1/8 12,5 93 101 44 M10 M12X1,25 6 7,6 M8 13 2 3 56,5
100 28 20 20 25 55 49 12 115,6 G1/8 25 121 130,7 60,5 M12 M16X1,5 6 8 M10 22 2 3 89
X1 = Ход секции 1
X2 = Общий ход всех секций см. в разделе
1/1.31.2
