ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Направляющие пневматических цилиндров Серия 45
1/1.35.
126

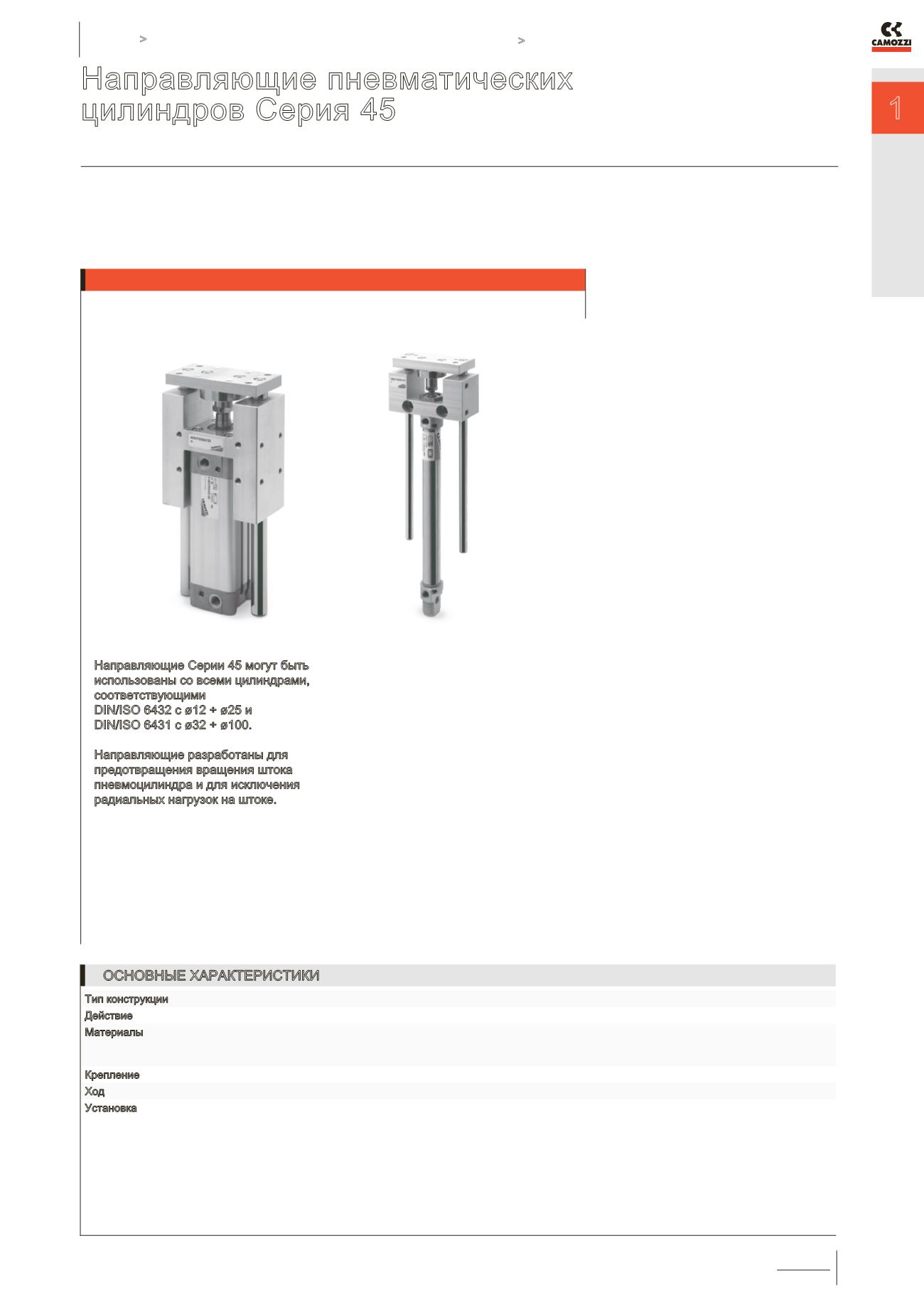

Направляющие пневматических
цилиндров Серия 45
Для цилиндров DIN/ISO 6432 ø 12, 16, 20, 25 мм
Для цилиндров DIN/ISO 6431 ø 32, 40, 50, 63, 80, 100 мм
Направляющие Серии 45 могут быть
использованы со всеми цилиндрами,
соответствующими
DIN/ISO 6432 с ø12 ÷ ø25 и
DIN/ISO 6431 с ø32 ÷ ø100.
Направляющие разработаны для
предотвращения вращения штока
пневмоцилиндра и для исключения
радиальных нагрузок на штоке.
Направляющие Серии 45
поставляются в трех различных
модификациях в зависимости от
прикладываемой нагрузки.
Модели типа UT и HT используют
самосмазывающиеся подшипники
скольжения, в то время как
направляющие NHB снабжены
шариковым подшипником.
Для правильного выбора используйте
графики. Чем короче ход цилиндра,
тем большую нагрузку может нести
направляющая.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
»
» Используются
с цилиндрами,
соответствующими
стандартам VDMA/ISO
» » Выпускаются с шариковыми
подшипниками и
самосмазывающимися
подшипниками скольжения
Тип конструкции U и H
Действие NUT и NHT не требует смазки, NHB требует смазки
Материалы корпус – анодированный алюминий, стержни для 45UT и 45HT – нержавеющая сталь AISI 420B
стержни для 45HB – закаленная сталь C50, подвижное крепление штока – нержавеющая сталь AISI 303
платформа – анодированный алюминий
Крепление с помощью резьбовых отверстий
Ход см. диаграммы
Установка в любом положении
