КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Направляющие пневматических цилиндров Серия 45
1/1.35.
128
B = центр приложения нагрузки; L = нагрузка;
X = фиксированное плечо + ход
фиксированное плечо = расстояние от торца передней
крышки цилиндра до центра тяжести перемещаемого
объекта (в начале рабочего хода)
График 2 - “HB” направляющая с линейным шариковым
подшипником (45 NHB)
B = центр приложения нагрузки; L = нагрузка;
X = фиксированное плечо + ход
фиксированное плечо = расстояние от торца передней
крышки цилиндра до центра тяжести перемещаемого
объекта (в начале рабочего хода)
График 3 - “HT” направляющая с подшипниками скольжения
(45 NHT)

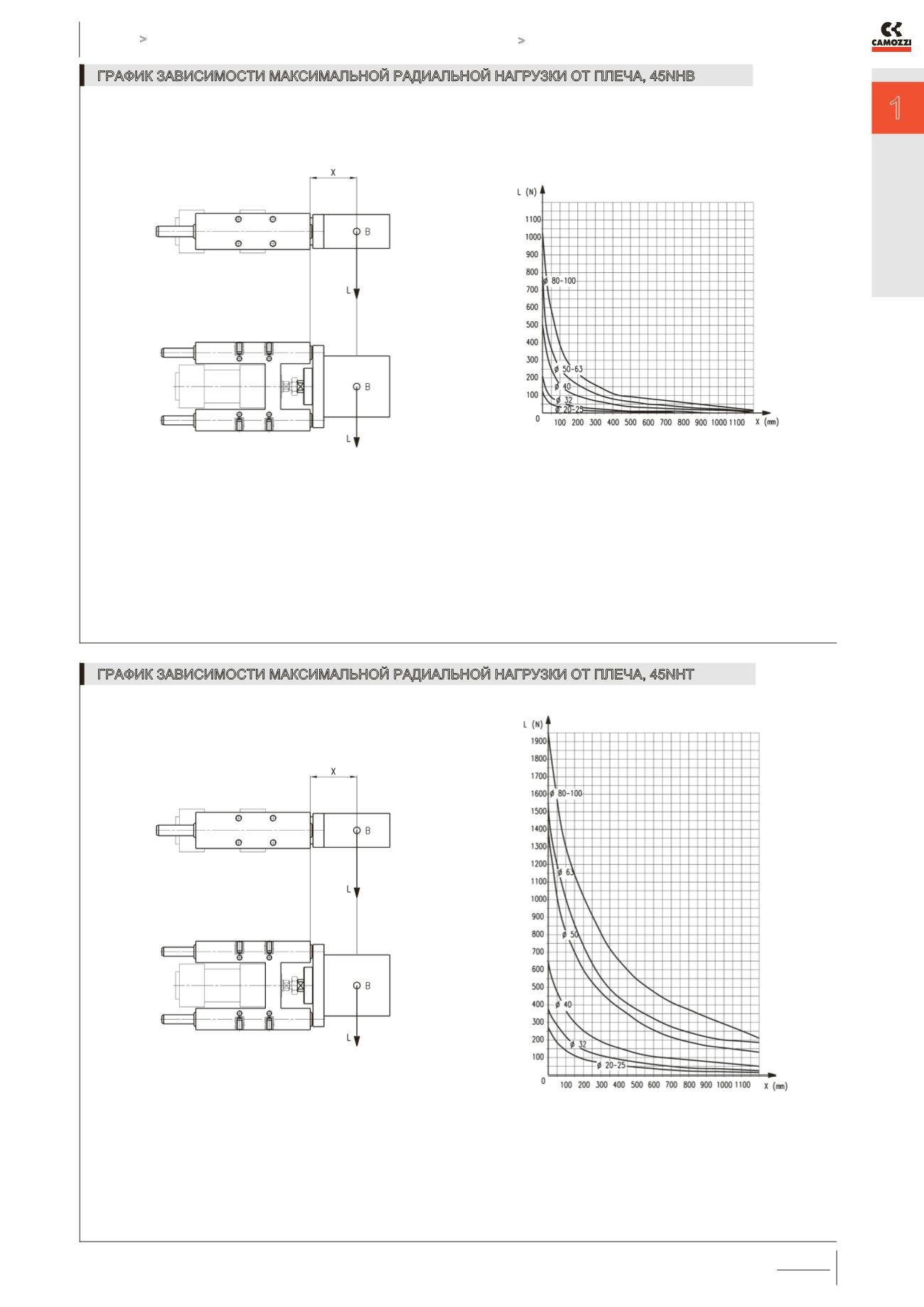

ГРАФИК ЗАВИСИМОСТИ МАКСИМАЛЬНОЙ РАДИАЛЬНОЙ НАГРУЗКИ ОТ ПЛЕЧА, 45NHB
ГРАФИК ЗАВИСИМОСТИ МАКСИМАЛЬНОЙ РАДИАЛЬНОЙ НАГРУЗКИ ОТ ПЛЕЧА, 45NHT
