ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Направляющие пневматических цилиндров Серия 45
1/1.35.
127

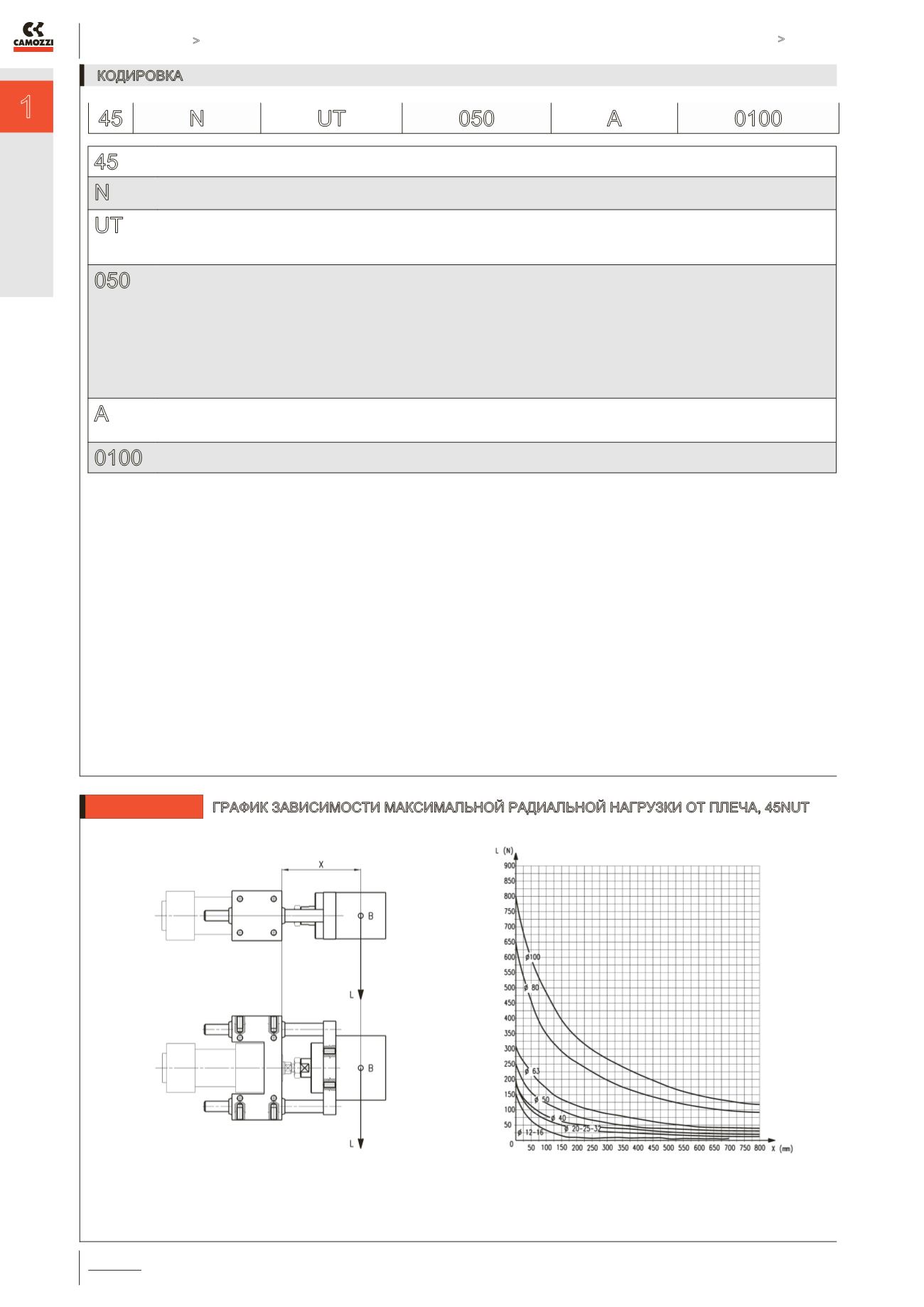

6512 ГРАФИК ЗАВИСИМОСТИ МАКСИМАЛЬНОЙ РАДИАЛЬНОЙ НАГРУЗКИ ОТ ПЛЕЧА, 45NUT
B = центр приложения нагрузки; L = нагрузка;
X = фиксированное плечо + ход
фикс. плечо = расстояние от торца крышки цил-ра до центра
тяжести объекта (в начале рабочего хода)
График 1 - “U” направляющая с подшипниками скольжения
(45 NUT)
КОДИРОВКА
45 N UT 050 A 0100
45 СЕРИЯ
N МОДИФИКАЦИЯ:
N = стандартный
UT ДЕЙСТВИЕ
UT = “U” самосмазывающаяся направляющая
HT = “H” самосмазывающаяся направляющая
HB = “H” шариковый подшипник
050 ДИАМЕТРЫ:
012 = ø 12 мм
016 = ø 16 мм
020 = ø 20 мм
025 = ø 25 мм
032 = ø 32 мм
040 = ø 40 мм
050 = ø 50 мм
063 = ø 63 мм
080 = ø 80 мм
100 = ø 100 мм
A МАТЕРИАЛЫ:
А = корпус – анодированный алюминиевый профиль, стержни для направляющих 45UT и 45HT – нержавеющая сталь 420B,
стержни для направляющих 45HB – закаленная сталь C50
0100 ХОД в мм
