ПЕРЕМЕЩЕНИЕ >
Направляющие пневматических цилиндров Серия 45
1
/1.35.
129

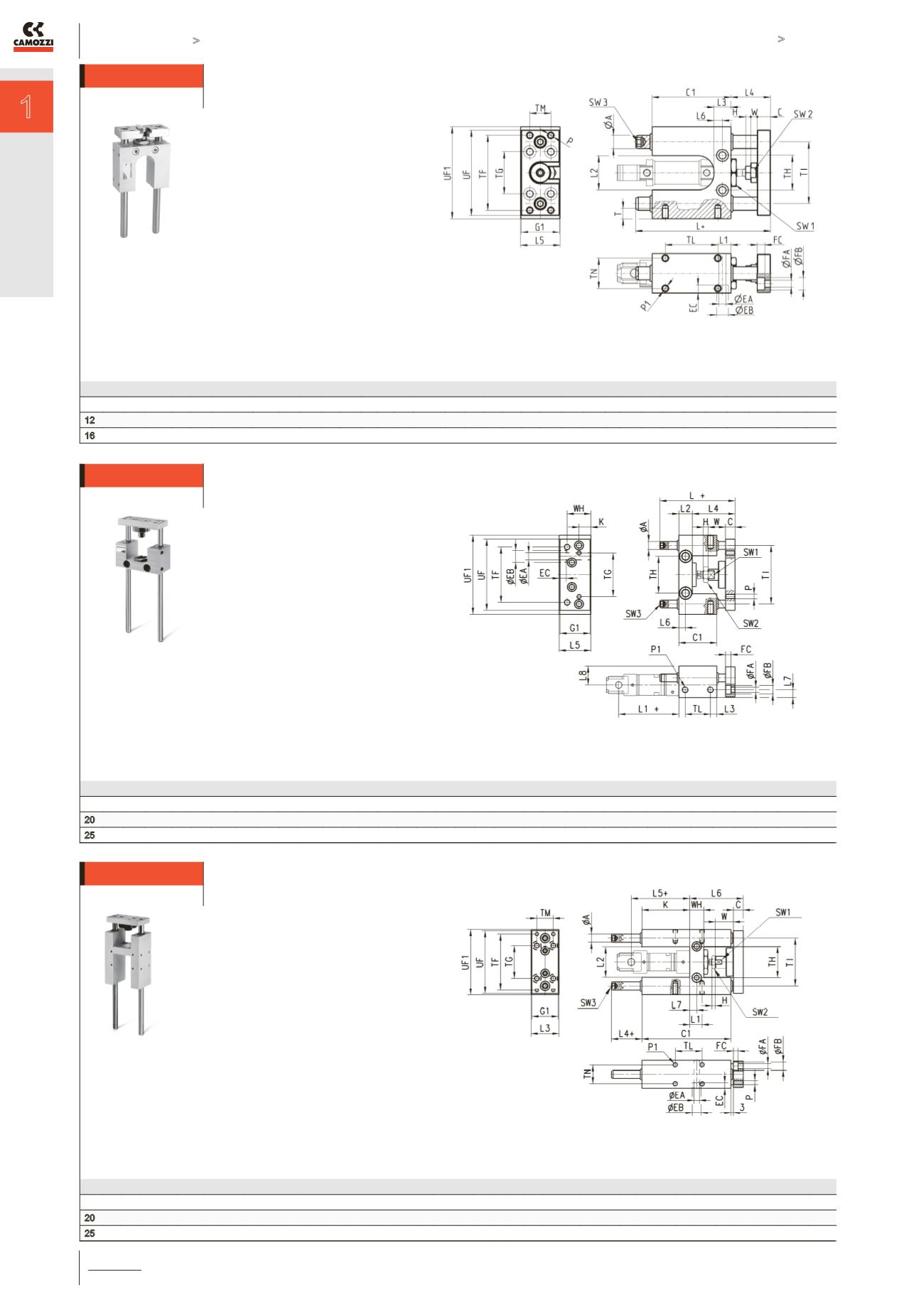

Направляющие Мод. 45NUT
Направляющие для цилиндров
Серии 16, 24 и 25 DIN/ISO 6432,
ø 12 и 16 мм. Максимально
допустимые нагрузки приведены
на графике 1. Направляющие не
нуждаются в смазке.
РАЗМЕРЫ
Ø TF TG TH TI TM TL TN UF1 UF G1
Ø
A C1 H W C L L1 L2 L3 L4 L5 L6 P P1 T
Ø
EA
Ø
EB EC
Ø
FA
Ø
FB FC SW1 SW2 SW3
12 57 32 26,5 47 16 40 23 70 65 29 10 60 4 5 10 102,5 10 26 13 30 30 6,5 M5 M5 8 5,5 9 5,7 5,5 9,5 5,7 21 13 6
16 57 32 26,5 47 16 40 23 70 65 29 10 60 4 5 10 102,5 10 26 13 30 30 6,5 M5 M5 8 5,5 9 5,7 5,5 9,5 5,7 21 13 6
В комплекте:
1 х Фиксирующая гайка
+ = добавить ход
(см. чертеж)
Направляющие Мод. 45NUT
Направляющие для цилиндров
Серии 24 и 25 DIN/ISO 6432,
ø 20 и 25 мм. Максимально
допустимые нагрузки приведены
на графике 1. Направляющие не
нуждаются в смазке.
РАЗМЕРЫ
Ø TF TG TH TI TL UFI UF G1
Ø
A WH C1 H W C K L L1 L2 L3 L4 L5 L6 L7 L8 P P1
Ø
EA
Ø
EB EC
Ø
FA
Ø
FB FC SW1 SW2
20 70 55 46,5 74 32 100 90 38 10 30 48 4 22 12 15 77 71 17 8 48+2 40 8,5 10 24 M6 M8 9 15 9 6,5 11 6,8 13 13
25 70 55 46,5 74 32 100 90 38 10 30 48 6 22 12 15 77 76 17 8 48+2 40 8,5 10 24 M6 M8 9 15 9 6,5 11 6,8 13 17
В комплекте:
1 х Фиксирующая гайка
+ = добавить ход
(см. чертеж)
Направляющие Мод. 45NHT
Направляющие для цилиндров
Серии 24 и 25 DIN/ISO 6432,
ø 20 и 25 мм. Максимально
допустимые нагрузки приведены
на графике 3. Направляющие не
нуждаются в смазке.
РАЗМЕРЫ
Ø TF TG TH TI TL TM TN UF G1 UF1
Ø
A WH C1 H W C K L L1 L2 L3 L4 L5 L6 L7 P P1 T
Ø
EA
Ø
EB EC
Ø
FA
Ø
FB FC SW1 SW2 SW3
20 68 40 38 58 32,5 20 23 76 32 79 10 17 108 4 22 12 58 160 15 37 34 37 71 65 8,5 M5 M6 14 6,5 11 6,8 5,5 10 5,7 13 13 6
25 68 40 38 58 32,5 20 23 76 32 79 10 17 108 6 17 12 58 160 15 37 34 37 76 65 8,5 M5 M6 14 6,5 11 6,8 5,5 10 5,7 13 17 6
В комплекте:
1 х Фиксирующая гайка
+ = добавить ход
(см. чертеж)
