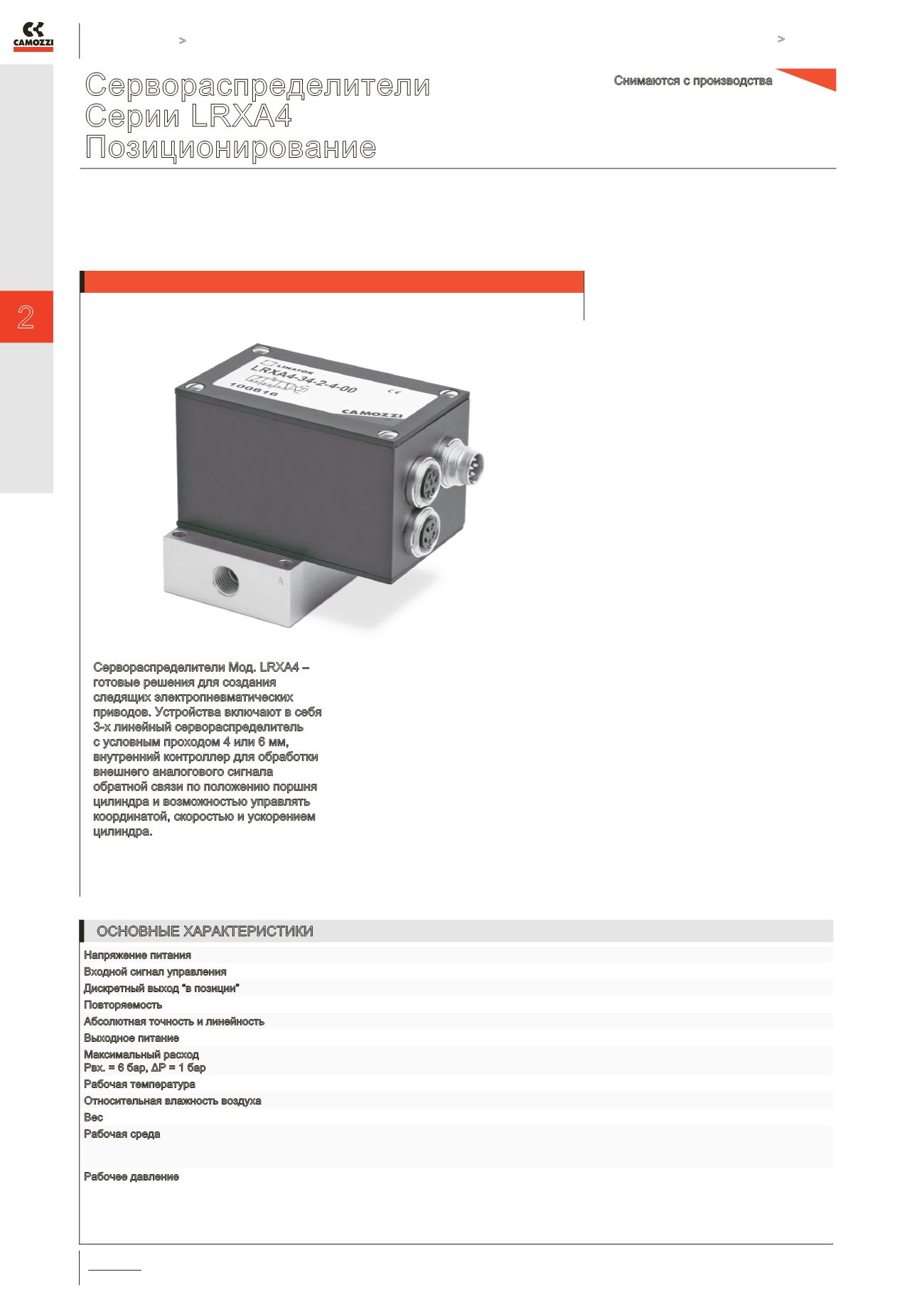

Сервораспределители
Серии LRXA4
Позиционирование
3/3 лин./поз. сервораспределители для регулирования
положения пневматического цилиндра
Сервораспределители Мод. LRXA4 –
готовые решения для создания
следящих электропневматических
приводов. Устройства включают в себя
3-х линейный сервораспределитель
с условным проходом 4 или 6 мм,
внутренний контроллер для обработки
внешнего аналогового сигнала
обратной связи по положению поршня
цилиндра и возможностью управлять
координатой, скоростью и ускорением
цилиндра.
В качестве линейной обратной
связи должны использоваться
потенциометрические датчики
положения. Другие системы
управления могут использоваться,
если они обеспечивают выходной
аналоговый сигнал (0-5 V) с
“плавающей” землей и частотой
дискретизации более 1 кHz.
Распределитель Мод. LRXA
имеет разъем для подключения
ведомого распределителя. Второй
сервораспределитель Мод. LRWA4
необходим, чтобы управлять второй
полостью цилиндра.
»
»
С поворотным
золотником, уплотнение
металл по металлу
»
»
Встроенный контроллер
»
»
Возможность
использования внешнего
датчика положения
поршня цилиндра
»
»
Условный проход
4 или 6 мм
»
»
Имеется разъем для
подключения ведомого
распределителя
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Напряжение питания
24 V DC ± 10%, максимальный ток 0.8 A; с ведомым распределителем максимум 1.6 A
Входной сигнал управления
0-10 V (100 кΩ); 0-20мA (500 Ω); 4-20мA (500 Ω)
Дискретный выход “в позиции”
24 V DC, максимальный ток 70 мA, открытый коллектор, защита от КЗ, регулировка ширины “окна”
Повторяемость
< 0,1% с оптимально регулирующей управляющей обратной связью
Абсолютная точность и линейность определяется обратной связью системы
Выходное питание
5 V DC, максимальный ток 10 мA
Максимальный расход
Рвх. = 6 бар, ΔР = 1 бар
350 Нл/мин (LRXA4-34)
550 Нл/мин (LRXA4-36)
Рабочая температура
0°C ÷ 50°C
Относительная влажность воздуха максимум 90%
Вес
приблизительно 1,0 кг
Рабочая среда
очищенный воздух без необходимости маслораспыления. Требуется последовательная установка
центробежных фильтров 25 мкм и 5 мкм и коалесцентного фильтра 1 мкм, обеспечивающих класс очистки
воздуха по стандарту ISO 8573-1:2010 [2:8:2]. Инертные газы.
Рабочее давление
0 ÷ 10 бар
Снимаются с производства
