УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Сервораспределители Серии LRPA4 – Регулирование давления
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 786
2/15.25.
Разъем M16 7-ми контактный (исполнение с внутренним датчиком)
КОНТАКТ ФУНКЦИЯ ПРИМЕЧАНИЕ
1 Питание +24 V DC -
2 Питание GND -
3 Управляющий сигнал
(аналоговый вход)
0-10 V DC или 0-20 мA или 4-20 мA. Диапазон входного сигнала должен соответствовать диапазону обратной связи.
Давление на выходе повторяет этот сигнал. Сигнал должен быть высокого качества, например, датчик имеет диапазон
измерений 10 бар, пульсация входного сигнала 10 мV. В итоге на выходе получаем пульсацию по давлению 10 мБар
4 Входной сигнал GND Контакты 4 и 2 должны быть соединены
5 Выход “ОШИБКА” См. технические характеристики
6 Выход “СИГНАЛ ГОТОВНОСТИ” См. технические характеристики
7 Аналоговый выход 0-10 V DC относительно контакта 2, точность 2 % смещение сигнала примерно 150 мV. Только для индикации.
Не использовать этот сигнал для точных измерений. Точность регулирования намного выше.
B = разъем M16 7-ми контактный (исполнение с внутренним датчиком)
C = разъем M16 4-х контактный (для соединения с внешним датчиком)
Разъем M16 4-х контактный (для соединения с внешним датчиком)
КОНТАКТ ФУНКЦИЯ ПРИМЕЧАНИЕ
1 Выходное напряжение (питание датчика) Для передатчика, около 24 V DC относительно контакта 2
2 Питание GND Питание GND имеет внутреннее соединение с GND общего питания
3 Входной сигнал обратной связи 0-10 V или 0-20 мA или 4-20 мA относительно контакта 2
4 Не используется -

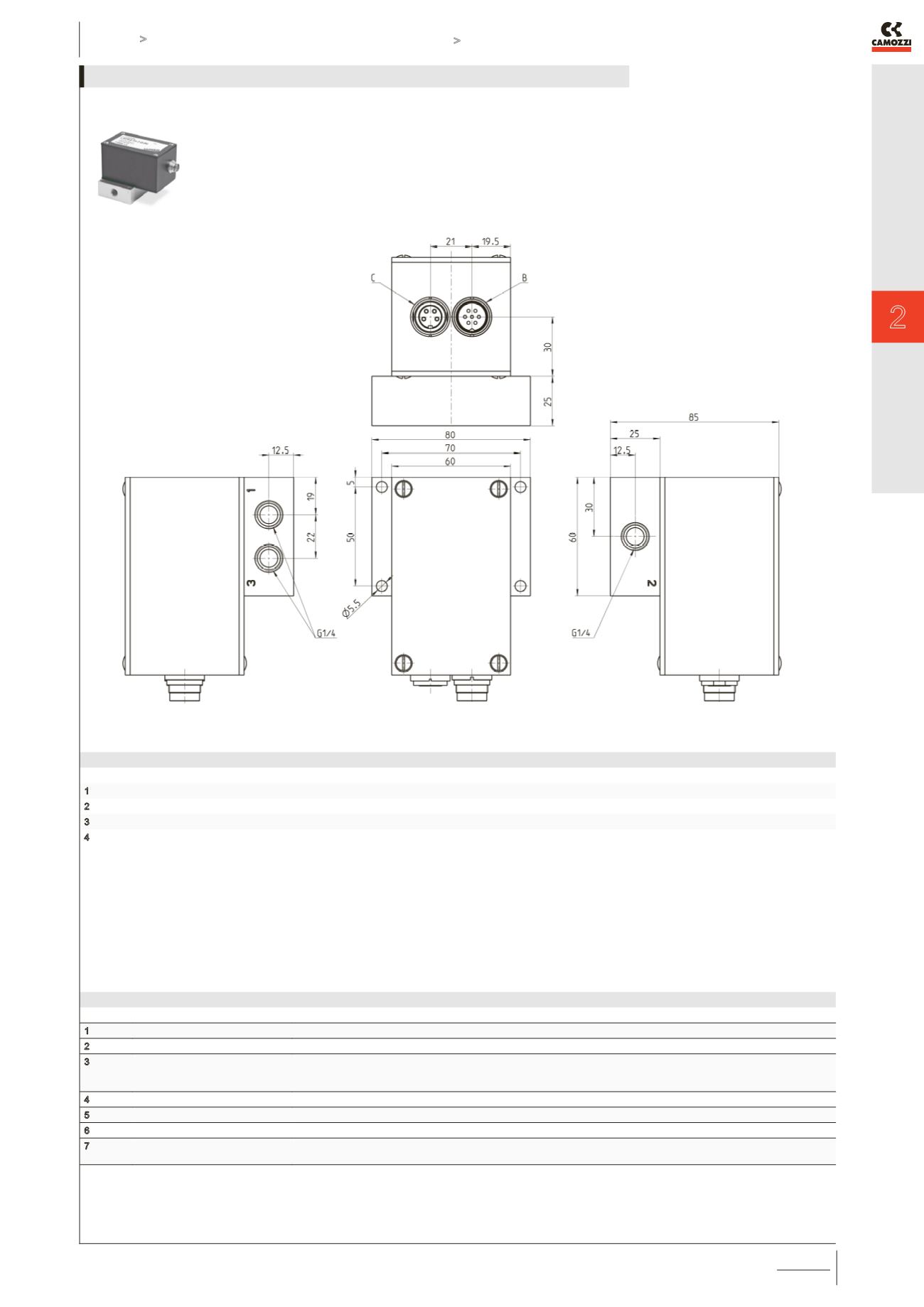

СЕРВОРАСПРЕДЕЛИТЕЛИ LRPA4-xx-x-2/3/5-00 – ПОДКЛЮЧЕНИЕ
