Сервораспределители Серии LRXA4 – позиционирование
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
788
2
/15.30.

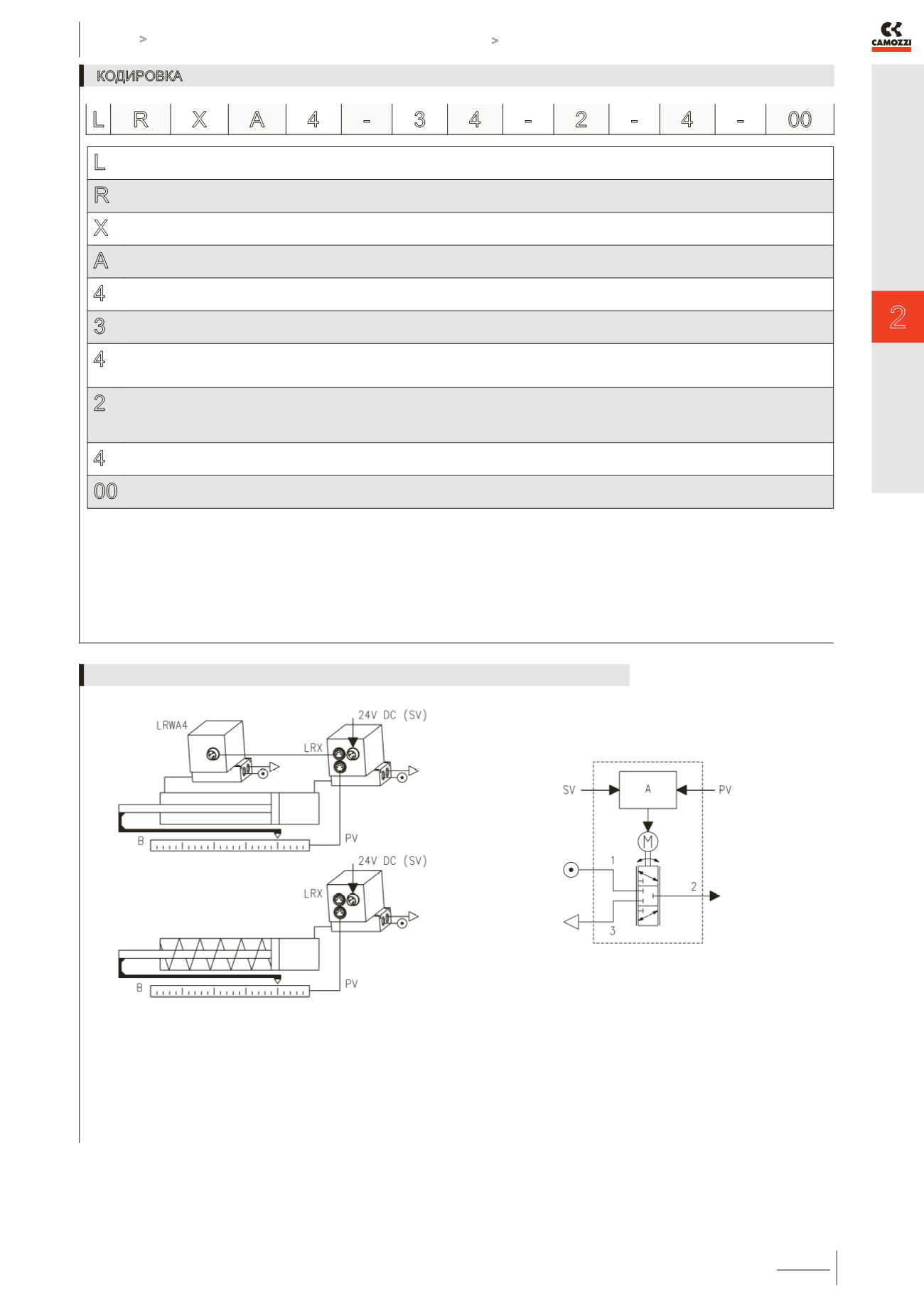

КОДИРОВКА
L
СЕРИЯ:
L = сервораспределитель
R
ТЕХНОЛОГИЯ:
R = поворотный золотник
X
ВЕРСИЯ:
X = для управления следящим приводом
A
ЭЛЕКТРОНИКА:
A = аналоговый
4
МОДЕЛЬ:
4 = на плите
3
ФУНКЦИЯ:
3 = 3-х линейный
4
УСЛОВНЫЙ ПРОХОД:
4 = 4 мм
6 = 6 мм
2
ВХОДНОЙ СИГНАЛ:
2 = 0-10 V
3 = 0-20 мA
5 = 4-20 мA
4
СИГНАЛ ОБРАТНОЙ СВЯЗИ:
4 = 0-5 V
00
КАБЕЛЬ:
00 = без кабеля
L R X A 4 -
3 4 -
2 -
4 -
00
Рис. 1: управление цилиндром двустороннего действия
с клапаном LRX и LRWA4-3X-4-A-00.
Рис. 2: управление цилиндром одностороннего действия
с клапаном LRX.
SV = задающий сигнал;
PV = сигнал обратной связи;
A = контроллер;
В = датчик.
Длина трубок к цилиндру должна быть менее 2 м,
ДУ 4 или 6 мм. Диаметр цилиндра должен быть выбран,
с учетом запаса по усилию на 30%.
Для получения высокой статической и динамической
точности желательно, чтобы ход цилиндра не превышал два
его диаметра.
ПНЕВМАТИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
Рис. 1
Рис. 2
